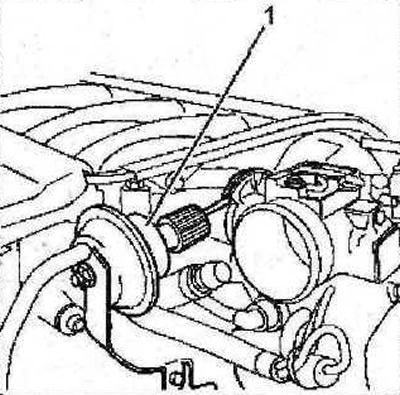

2. Tempomattal felszerelt autók. Távolítsa el az 1. szelepet a tartóval együtt (lásd az illusztrációt).
6.2 Távolítsa el az 1. szelepet a tartóval együtt. Tempomattal felszerelt autók
3. Csatlakoztassa le a motor 2 kábelkötegét a tartóval együtt (lásd az illusztrációt).

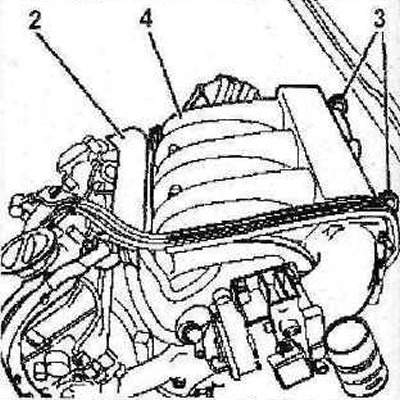

6.3 Válassza le a 2 motor kábelköteget a tartóval együtt
4. Távolítsa el az emelőszemeket 3 (lásd a 6.3 ábrát).
5. Távolítsa el a 4 szívócső felső részét (lásd a 6.3 ábrát).
6. Válassza le a forgattyúház szellőzőtömlőit 5 (lásd az illusztrációt).

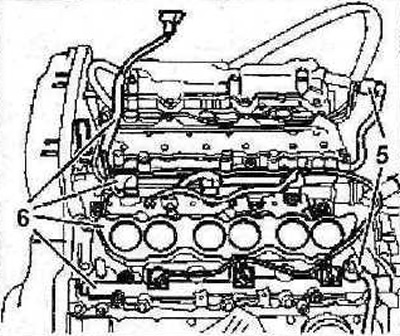

6.6 Válassza le a forgattyúház szellőzőtömlőit 5
7. Távolítsa el a kiegészítő kábelköteget 6 (lásd a 6.6. ábrát), valamint a szívócső alsó része és az üzemanyag-elosztócső.
8. Dugja el az összes nyílást megfelelő dugókkal, hogy megakadályozza a rendszer eltömődését. Minden tömítést ki kell cserélni.
9. Távolítsa el a vezérműszíjat (lásd a vonatkozó fejezetet).
10. Válassza le a 7 bemeneti és visszatérő tömlőt a termosztát házáról (lásd az illusztrációt).

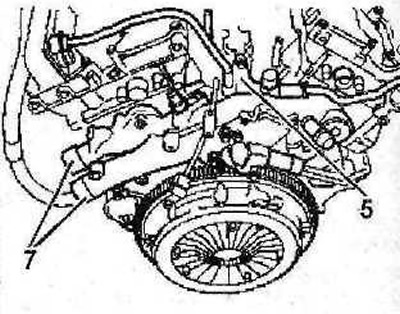

6.10 Válassza le a 7 bemeneti és visszatérő tömlőt a termosztát házáról
11. Válassza le a forgattyúház szellőzőtömlőit 5 (lásd a 6.10. ábrát).
12. Távolítsa el a mérőszonda vezető csövét 8 (lásd az illusztrációt).

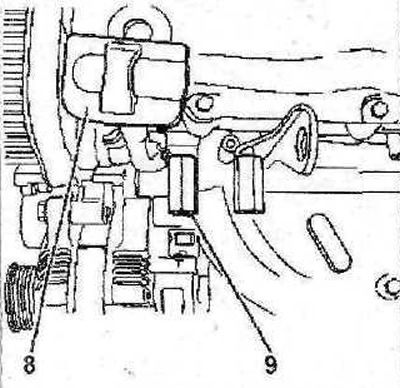

6.12 Távolítsa el a mérőszonda vezető csövét 8
13. Távolítsa el a tartót 9 (lásd a 6.12. ábrát). A tartó meghúzási nyomatéka 25 Nm.
14. Csavarja ki a 10 csavart, majd távolítsa el a 11 tartót a szervokormány-szivattyú rögzítéséhez (lásd az illusztrációt).

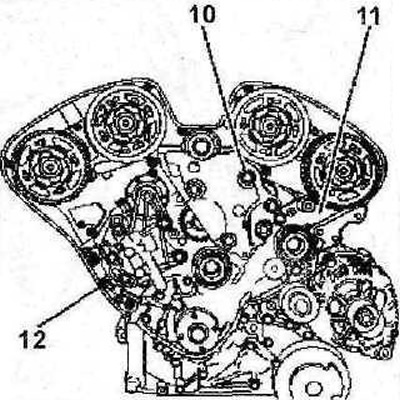

6.14 Csavarja ki a 10 csavart, majd távolítsa el a 11 tartót a szervokormány-szivattyú rögzítéséhez
15. Csavarja ki az M8 csavart 12 (lásd a 6.14. ábrát).
16. Távolítsa el a hengerfejburkolatokat.
17. Lazítsa meg a hengerfej csavarjait spirálisan, a külső csavarral kezdve (lásd a nyilakat az ábrán). Csavarja ki a csavarokat ugyanabban a sorrendben.

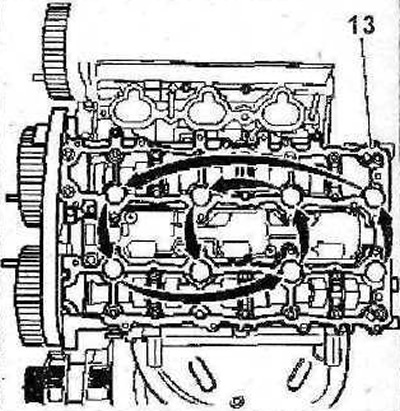

6.17 Lazítsa meg a hengerfej rögzítőcsavarjait spirálisan, a külső csavarral kezdve (lásd a nyilakat)
18. Távolítsa el a 13 hengeres blokk fejét (lásd a 6.17. ábrát).
19. Lazítsa meg a hengerfej csavarjait spirális mozdulatokkal, kezdve a külső csavarral (lásd a nyilakat az ábrán). Csavarja ki a csavarokat ugyanabban a sorrendben, és távolítsa el a hengerfejet 14.

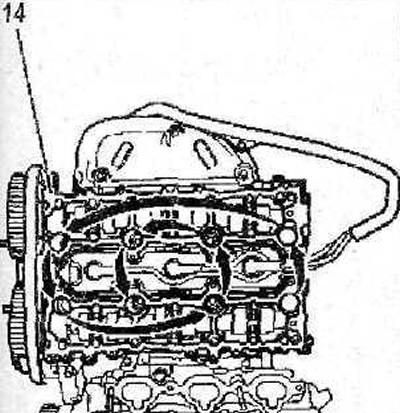

6.19 Lazítsa meg a hengerfej rögzítőcsavarjait spirálisan, a külső csavarral kezdve (lásd a nyilakat). Csavarja ki a csavarokat ugyanabban a sorrendben, és távolítsa el a hengerfejet 14
20. Távolítsa el a hengerfej tömítéseket 15 (lásd az illusztrációt).

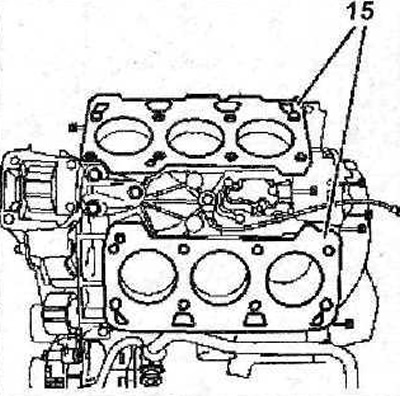

Rajz. 6.20. Távolítsa el a 15 hengerfejtömítést
