Увага! Прокладка масляного насоса композитна; незначні пошкодження прокладки можна усунути, завдаючи герметику SILICONE CALEGOHIE 2.
12. Встановіть прокладку масляного насоса, а потім власне насос на посадкове місце.
13. Затягніть болти кріплення масляного насоса за кілька проходів у послідовності, вказаній на ілюстрації:
- 1-ий прохід - затягніть болти рукою;
- 2 - ий прохід - затягніть болти з зусиллям 5 Нм;
- 3 - ий прохід - затягніть болти з зусиллям 8 Нм.

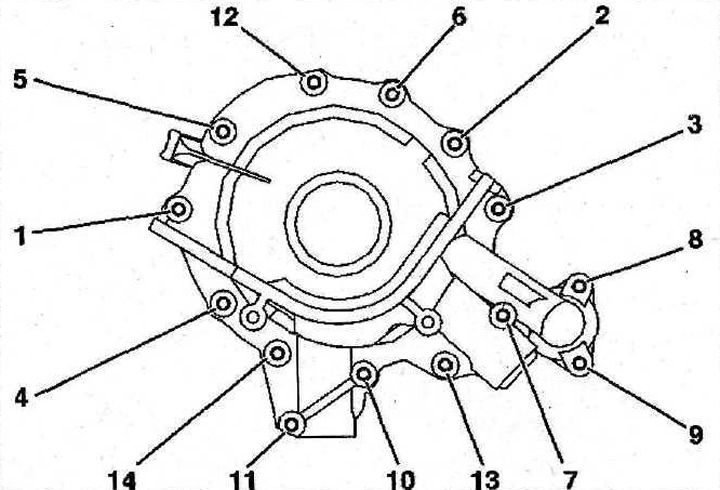

9.13 Затягніть болти кріплення масляного насоса за кілька проходів у зазначеній послідовності
14. Далі встановлення демонтованих компонентів проводиться у послідовності, зворотній зняттю.
15. Момент затягування натяжного ролика становить 80 Нм.
16. Затягніть болти 6 із зусиллям 39 Нм (див. ілюстрацію).

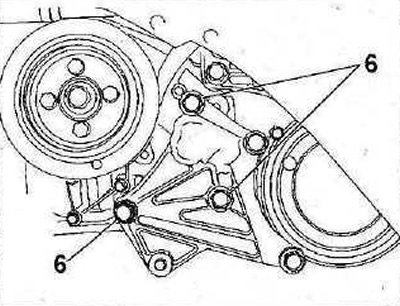

9.16 Затягніть болти 6 із зусиллям 39 Нм
17. Затягніть болти 7 кріплення компресора кондиціонера із зусиллям 39 Нм (див. ілюстрацію).

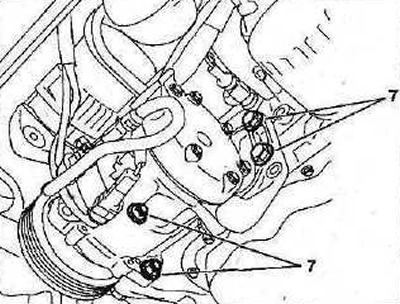

9.17 Тримати болти 7 кріплення компресора кондиціонера з зусиллям 39 Нм
