Отсечной соленоид — описание, снятие и установка

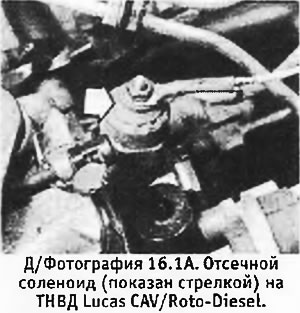

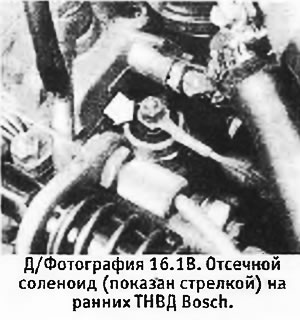

1. Отсечной соленоид стоит на торце ТНВД рядом с трубками форсунок (см. фотографии). Его задача состоит в том, чтобы отсекать подачу топлива при выключении зажигания. При разрыве питающей проводки соленоида будет невозможно завести двигатель, т.к. топливо не будет достигать форсунок.


2. При выключенном зажигании вывернуть гайку и отсоединить проводку.

3. Вывернуть и снять отсечной соленоид. Снять шайбу или уплотнительное кольцо. На ТНВД Bosch возможно придется сначала снять опорную пластину троса быстрых холостых оборотов.

4. Установка соленоида производится в обратной последовательности.

Отсечной соленоид (последние модели) — снятие и установка

1. Перед снятием отсечного соленоида очистить прилегающие к нему поверхности для того, чтобы грязь не попала в топливную систему.



2. Выполнить указанные выше операции (см. фотографию). После снятия соленоида извлечь поршень и пружину плунжера (если они остались в ТНВД).




3. При снятом соленоиде несколько раз качнуть насос ручной подкачки для того, чтобы удалить грязь из резьбы на кожухе ТНВД.

4. Установить на соленоид новое уплотнительное кольцо круглого сечения.

5. Установка соленоида производится в обратной последовательности. Затянуть соленоид до нужного момента.
