Výmena blatníkov na pohone GKN

Pri výmene topánok s pohonom predných kolies používajú servisné strediská Peugeot tento špeciálny nástroj:

• podpera hriadeľa - 0403-R;
• puzdro na uchytenie hriadeľa 0410-D, 4101-D, 0410-F, 4518-T;
• zariadenie na inštaláciu krytu chrániaceho pred nečistotami - 0410-M;
• svorka na svorky - typ clic 0409, 4178-T;
• svorka na svorky - QETIKER 0408, 4151-T.

Vymeňte blatník vnútorného závesu v nasledujúcom poradí:

• odstráňte pohon kolies, ako je opísané vyššie;

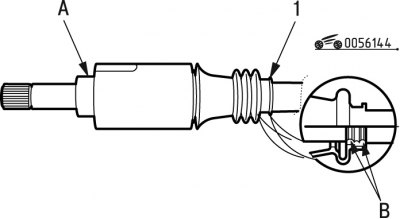

• prilepte nosnú plochu A (ryža. 6.144) pod upchávkou;
• ak hriadeľ nemá montážne drážky B pre kryt 1, označte relatívnu polohu krytu vzhľadom na hriadeľ;

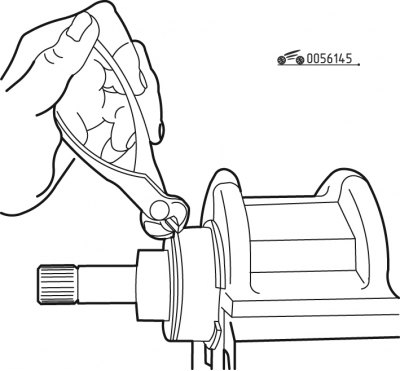

• upevnite do zveráka pomocou zariadení vnútorný záves, ako je znázornené na obr. 6,145;

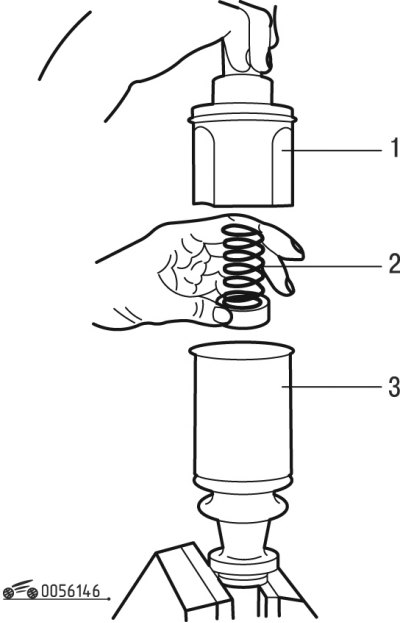

• použite sponu na odstránenie krytu 1 (ryža. 6.146) pánt;
• odstráňte podložku 3 a pružinu 2;

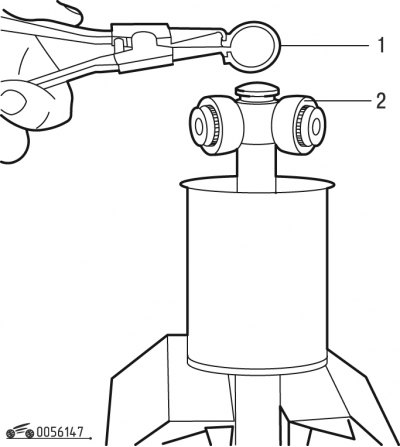

• odstráňte poistný krúžok 1 (ryža. 6.147);
• označte polohu spony 2 vzhľadom na hriadeľ a zrazte ju tupým dlátom;
• odstráňte kryt proti prachu 1 (pozri obr. 6.144) spolu s pohárom;
• odstráňte staré mazivo z častí závesu;
• umyte všetky časti pántov v petroleji, nepoužívajte rozpúšťadlo;
• nainštalujte novú zostavu blatníka s miskou na hriadeľ na hriadeli;
• stlačte klip 2 (pozri obr. 6.147) na hriadeli, dodržanie orientácie až do montáže, podľa vykonaných značiek, inštalácia poistného krúžku;
• naplňte kryt a naneste odporúčané mazivo na časti závesu;
• zostavte záves inštaláciou podložky 3 (pozri obr. 6.146) a pružina 2;

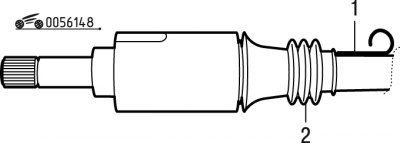

• dávajte pozor, aby ste nepoškodili puzdro 2 (ryža. 6.148), spojte vnútornú dutinu závesu s atmosférou pomocou drôtu zo zváracej elektródy s tupým koncom;
• nainštalujte svorku 2 a svorku pomocou svoriek;
• odstráňte lepiacu pásku;
• namontujte pohon kolies na vozidlo podľa vyššie uvedeného popisu.

Vymeňte blatník vonkajšieho závesu v nasledujúcom poradí:

• odstráňte pohon predných kolies, ako je popísané vyššie;
• odstráňte vnútorný kĺb a jeho časti z hriadeľa, ako je opísané vyššie;

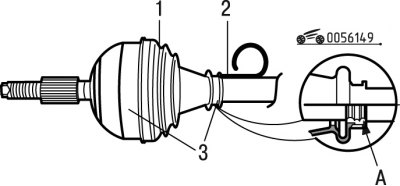

• označte polohu topánky 1 (ryža. 6.149) vzhľadom na hriadeľ, ak na ňom nie sú žiadne montážne drážky A;
• odstráňte svorky 3 a posúvajte kryt pozdĺž hriadeľa, kým ho neodstránite;
• odstráňte starý tuk z pántu a umyte ho petrolejom;

Pozor! Nepoužívajte rozpúšťadlo.

• naplňte topánku a záves odporúčaným mazivom;
• namontujte kryt na puzdro vonkajšieho závesu;
• opatrne, aby ste nepoškodili kryt, spojte vnútornú dutinu závesu s atmosférou pomocou drôtu 2 zo zváracej elektródy s tupým koncom;
• nainštalujte svorky 3 a upevnite ich svorkami;
• namontujte pohon kolies na vozidlo podľa vyššie uvedeného popisu.
