Vozila s motorima serije 2.1L XUD
11. Pomaknite zatezni valjak iza kvadrata 6 (vidi sliku 3.4).
12. Ugradite potisni zatik «A» (vidi sliku 3.4).
13. Položite remen preko pomoćnih remenica i odgovarajućih valjaka.
14. Okrenite zatezni valjak 4 u smjeru kazaljke na satu kako biste oslobodili potisni zatik «A» iz rupe 5 (vidi sliku 3.4).
15. Zategnite vijak 3 koji pričvršćuje zatezni valjak snagom od 50 Nm.
16. Uklonite potisni zatik «A» (vidi sliku 3,4).
17. Okrenite radilicu četiri okretaja u smjeru vrtnje motora.
18. Provjerite je li potisni zatik «A» slobodno ulazi u rupu 5. U protivnom ponovite postupak ugradnje.
19. Nadalje, ugradnja demontiranih komponenti provodi se obrnutim redoslijedom uklanjanja.
20. Zategnite vijke kotača na 90 Nm.
Vozila sa 2.5L DK5ATE motorom, servo upravljačem i klimom
21. Provjerite lakoću kretanja valjaka 3 i 4 (vidi sliku 3.7).
22. Pažljivo položite remen preko pomoćnih remenica i odgovarajućih valjaka (pogledajte ilustraciju).

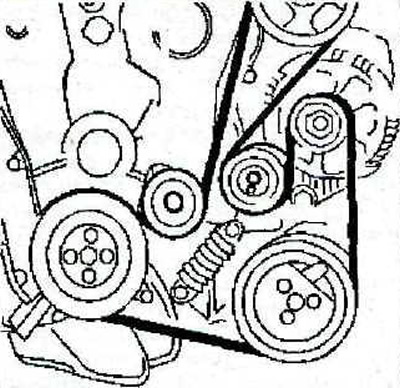

3.22 Pažljivo položite remen preko pomoćnih remenica i njihovih odgovarajućih valjaka
23. Podesite napetost pomoćnog pogonskog remena. Ako se postavlja novi remen, pomaknite valjak 3 tako da se potisni klin može ukloniti «A» (pogledajte ilustraciju)

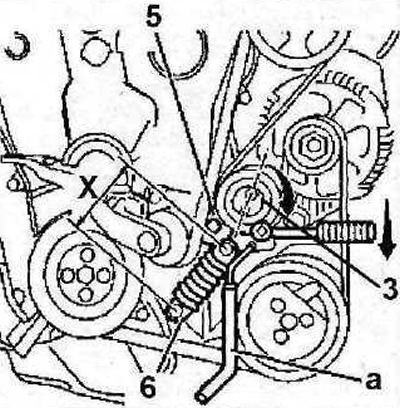

3.23 Podesite napetost pomoćnog pogonskog remena. Ako se postavlja novi remen, pomaknite valjak 3 tako da se potisni klin može ukloniti «A»
24. Zategnite montažni vijak valjka 3 silom od 32 Nm
25. Okrenite radilicu pet okretaja u smjeru vrtnje motora.
26. Provjerite napetost remena: ako potisni zatik «A» promjera 2 mm slobodno ulazi u odgovarajuću rupu (vidi sliku 3.23), remen je pravilno zategnut. U protivnom ponovite postupak podešavanja.
27. Ako je instaliran stari pomoćni pogonski remen, tada izmjerite duljinu X dinamičkog zatezača 6 (vidi sliku 3.23). Ako je udaljenost X manja od 95 mm, tada je remen ispravno zategnut (ispravno). Ako udaljenost X prelazi 95 mm, potrebno je ponoviti postupak podešavanja napetosti ili zamijeniti remen.
28. Nadalje, ugradnja demontiranih komponenti provodi se obrnutim redoslijedom uklanjanja.
