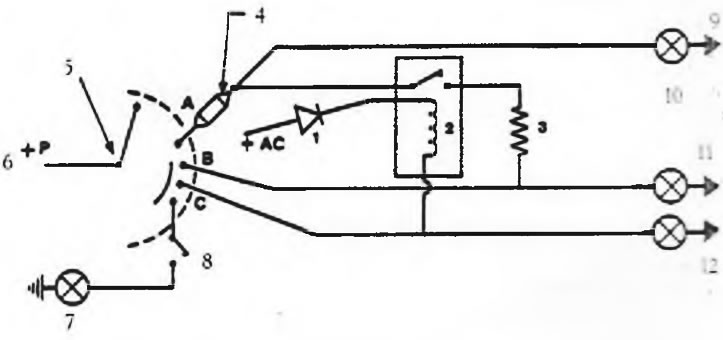

Рис. 12.139. Монтажная схема для системы приглушенного ближнего света фар (модели выпуска с 1987 г)
- А Питающий провод к габаритным огням/фарам (приглушенный свет)
- В Подача питания для нормального ближнего света фар
- С Подача питания для дальнего света фар
- 1 Блокирующий диод
- 2 Реле
- 3 Сбрасывающий резистор
- +АС Подача питания от выключателя зажигания
- 4 Предохранитель F13
- 5 Выключатель наружных огней
- 6 Постоянная подача питания (+)
- 7 Задний противотуманный фонарь
- 8 Выключатель задних противотуманных фонарей
- 9 Габаритные огни
- 10 Фары
- 11 Ближний свет
- 12 Дальний свет
