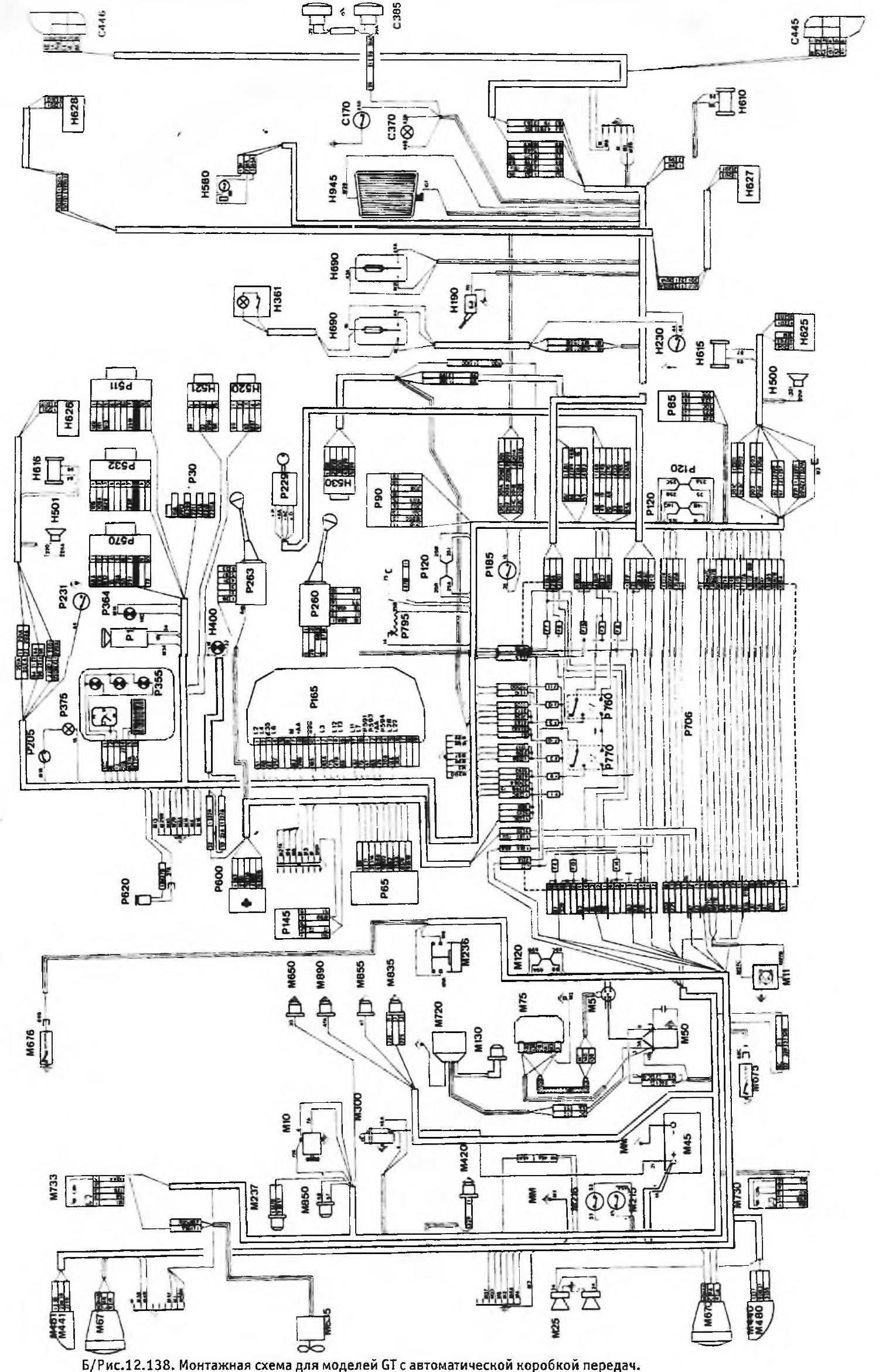

Рис. 12.138. Монтажная схема для моделей GT с автоматической коробкой передач (Peugeot 305)

0

Рис. 12.138. Монтажная схема для моделей GT с автоматической коробкой передач

Открыть большую картинку в новой вкладке »

Ключ к данной монтажной схеме находится здесь →
