Скрынка перадач ВЕ4
Зняцце троса прывада счаплення праводзіце ў наступным парадку:
- зніміце акумулятарную батарэю;
- зніміце падстаўку пад акумулятарную батарэю;
- зніміце паветраны фільтр з рукавамі;

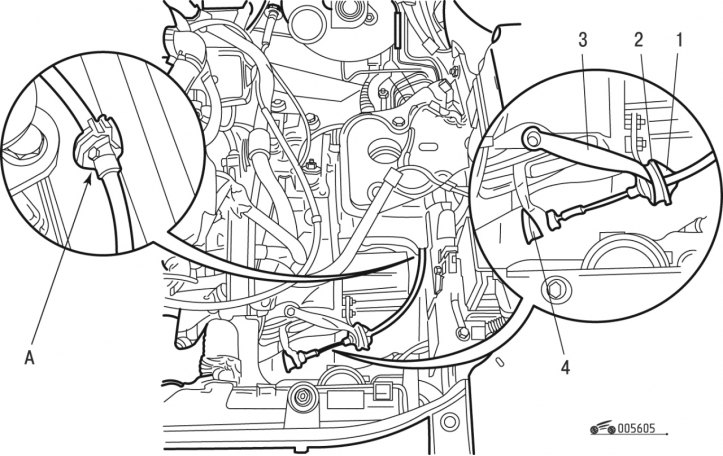

Мал. 6.5. Тросавы прывад счаплення (каробка перадач ВЕ4): 1 - наканечнік абалонкі троса; 2 - утулка; 3 - апора; 4 - утулка
- адсуньце наканечнік 1 (мал. 6.5.) абалонкі троса і ўтулку 2 апоры 3 троса;
- зніміце ўтулку 4 з рычага відэльцы выключэння счаплення;
- выміце трос з фіксатара ў месцы А;
- адлучыце трос ад педалі счаплення;
- пацягніце за трос на ўзроўні гафраванага ахоўнага кажуха, размешчанага пад вакуумным узмацняльнікам тармазной сістэмы;
- выгніце трос вакол картара каробкі перадач і зніміце яго.
Устаноўку троса прывада счаплення праводзіце ў наступным парадку:
- устаўце трос у адтуліну шчыта перадка, папярэдне вышмараваўшы заглушку мыльным растворам, каб палегчыць праводку троса;
- злучыце канец троса з педаллю;
- абкладзеце трос у маторным адсеку гэтак жа, як ён знаходзіўся да зняцця;
- ўсталюеце ўтулку 4 на рычаг відэльца выключэння счаплення;
- адсуньце ўтулку 2 наканечніка 1 абалонкі троса;
- вышмаруйце бурцік ўтулкі 2, цыліндрычны канец наканечніка 1 абалонкі троса кансістэнтнай змазкай;
- устаўце ўтулку 2 у апору 3 троса і затым наканечнік 1 абалонкі троса ва ўтулку;
- усталюеце муфту ў фіксатар у месцы А;
- астатнія дэталі і вузлы ўсталюеце ў паслядоўнасці, зваротнай зняццю;
- праверце працу счаплення.
Скрынка перадач МА
Зняцце троса прывада счаплення праводзіце ў наступным парадку:

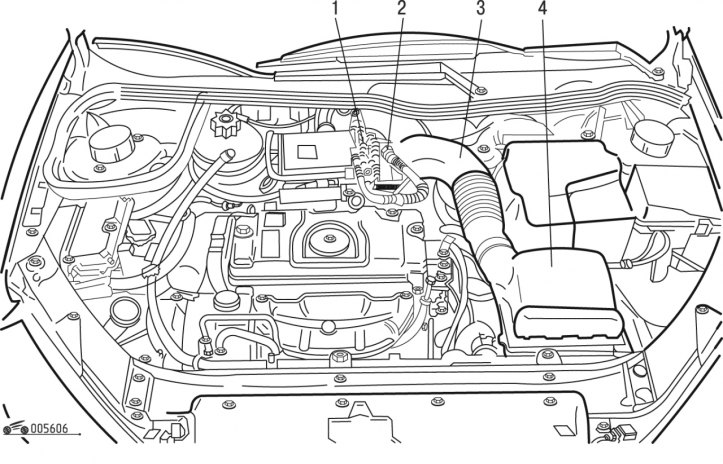

Мал. 6.6. Паветраны фільтр: 1 - хамут; 2 - трубка вентыляцыі картэра; 3 - рукаў; 4 - паветраны фільтр
- зніміце хамут 1 (мал. 6.6) пры дапамозе прынады;
- зніміце трубку 2 вентыляцыі картара;
- зніміце паветраны фільтр 4 і рукаў 3;

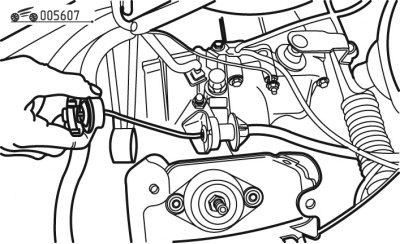

Мал. 6.7. Выцягванне троса прывада счаплення
- пацягніце трос (мал. 6.7) прывада счаплення, каб затым зняць яго з рычага відэльца выключэння счаплення;

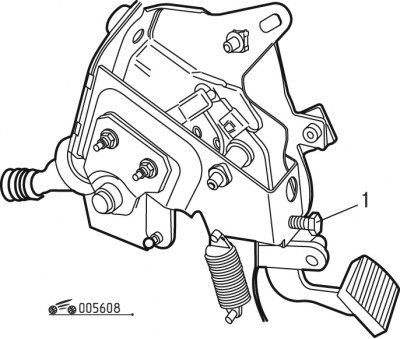

Мал. 6.8. Абмежавальны ніт: 1 - ніт
- калі гэта зрабіць немагчыма, г.зн. механізм аўтаматычнай кампенсацыі зазору заблакаваны, адкруціце ніт 1 (мал. 6.8) для стварэння мінімальнага зазору на педалі счаплення;

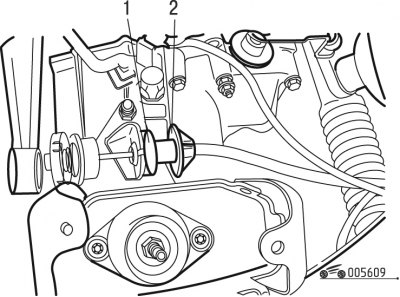

Мал. 6.9. Мацаванне троса: 1 - муфта; 2 - наканечнік кажуха
- зніміце наканечнік 2 кажуха (мал. 6.9) і муфту 1;
- зніміце трос прывада счаплення з апоры, у якую ўпіраецца кажух;

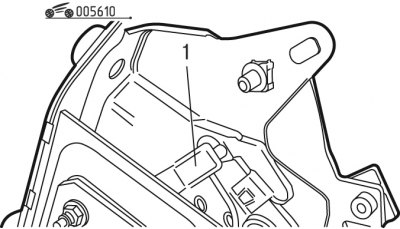

Мал. 6.10. Каўпак педалі счаплення: 1 - каўпак
- зніміце каўпак 1 (мал. 6.10) з педалі счаплення.
Устаноўку троса прывада счаплення праводзіце ў наступным парадку:

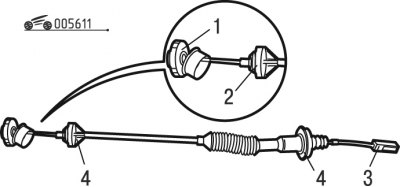

Мал. 6.11. Трос прывада счаплення: 1 - шайба; 2, 4 - утулкі; 3 - каўпак
- вышмаруйце націскную паверхню шайбы 1 (мал. 6.11) кансістэнтнай змазкай;
- запоўніце каўпак 3 кансістэнтнай змазкай;
- запоўніце мантажнай пастай для шын ўтулкі 2 і 4;
- працягнеце працы па ўсталёўцы троса ў паслядоўнасці, зваротнай здыманню.
