Spis treści: Wyjmowanie 🠇 Instalacja 🠇
Wyjmowanie
1. Odłącz zacisk ujemny od akumulatora.
2. Zdejmij kierownicę.
3. Za pomocą cienkiego śrubokręta odłącz wtyczkę znajdującą się z boku deski rozdzielczej po stronie kierowcy.

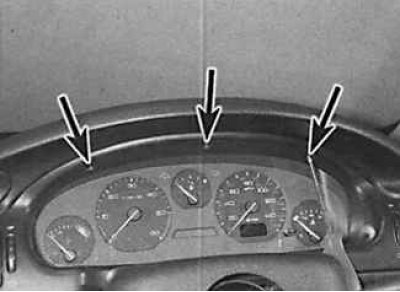

4. Odkręć 3 śruby (oznaczone strzałkami) mocowanie górnej części ozdobnej listwy zestawu wskaźników.
 |
 |
5. Zdejmij panel wykończeniowy zestawu wskaźników (zdjęcie po lewej) i wyciągnij to (zdjęcie po prawej).
6. Odkręć 4 śruby (oznaczone strzałkami) mocowania zestawu wskaźników.

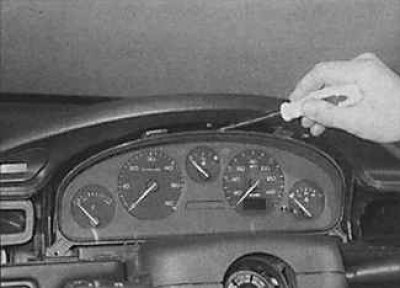

7. Włóż śrubokręt pomiędzy górną część zestawu wskaźników a panel wskaźników i wysuń zestaw wskaźników z gniazda.
8. Odłącz dwa złącza elektryczne z tyłu zestawu wskaźników i wyjmij zestaw wskaźników z deski rozdzielczej.
Instalacja
1. Podłącz złącza elektryczne do zestawu wskaźników, zamontuj go w desce rozdzielczej i przymocuj śrubami.
2. Zamontuj dekoracyjną osłonę zestawu wskaźników na desce rozdzielczej i przymocuj ją śrubami.
3. Podłącz akumulator i sprawdź działanie zestawu wskaźników.
