Wyjmowanie
Modele wyprodukowane przed wrześniem 2002 r.
1. Odłącz przewód uziemiający od akumulatora (patrz "Odłączanie akumulatora").
2. Zdejmij dolną i górną osłonę kolumny kierowniczej zgodnie z opisem w rozdział 11.
3. Odkręć trzy śruby i wyjmij środkowy otwór wentylacyjny z panelu przedniego (rysunek 9.3, a, b).

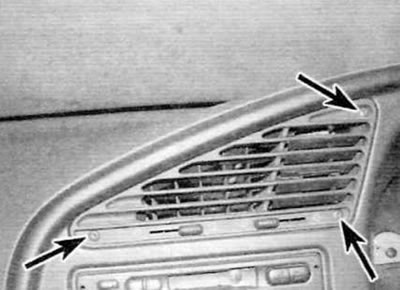

Rysunek 9.3, a. Wyjmij trzy śruby (oznaczone strzałkami)...

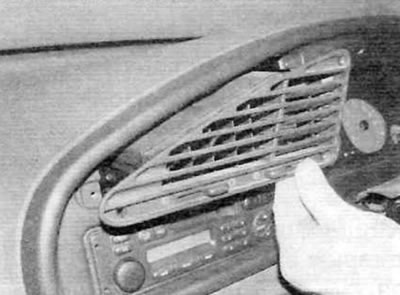

Rysunek 9.3, b....i zdejmij centralny deflektor wentylacji z panelu przedniego (wczesne modele)
4. Zdejmij jednostkę audio i ramę nośną zgodnie z opisem w akapit 17.
5. Odkręć dwie śruby mocujące górną część panelu przedniego, znajdującą się nad deską rozdzielczą (rysunek 9.5).

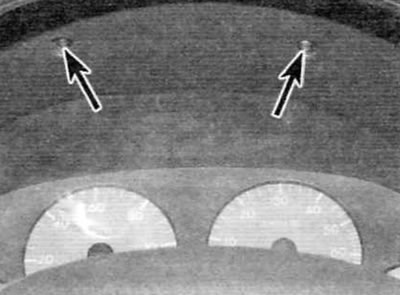

Rysunek 9.5. Odkręć dwie śruby mocujące górną część panelu przedniego nad deską rozdzielczą (oznaczone strzałką) (wczesne modele)
6. Podobnie odkręć górne śruby znajdujące się pod deską rozdzielczą i w otworze na jednostkę audio (rysunek 9.6, a, b).

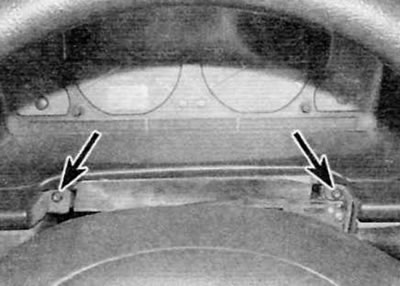

Rysunek 9.6, a. Wykręć śruby mocujące górną część pod deską rozdzielczą (oznaczone strzałkami)...

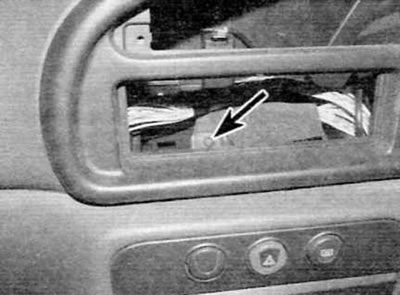

Rysunek 9.6, b....oraz w otworze na jednostkę audio (oznaczone strzałką) (wczesne modele)
7. Pociągnij górną część panelu przedniego do siebie, aby zwolnić klipsy i zdjąć panel (rysunek 9.7).

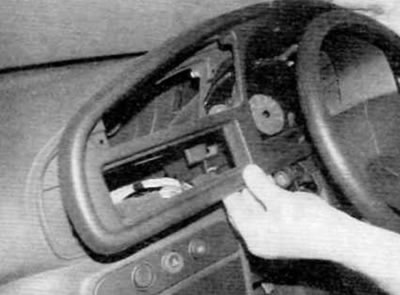

Rysunek 9.7. Pociągnij górny panel do siebie, aby zwolnić zatrzaski (wczesne modele)
8. Odkręć po dwie śruby mocujące deskę rozdzielczą po każdej stronie i zdejmij deskę rozdzielczą z panelu przedniego (rysunek 9.8, a, b).

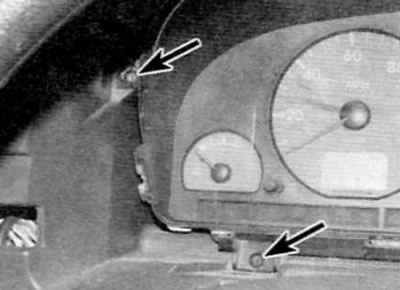

Rysunek 9.8, a. Odkręć dwie śruby mocujące na krawędziach deski rozdzielczej (oznaczone strzałkami)...

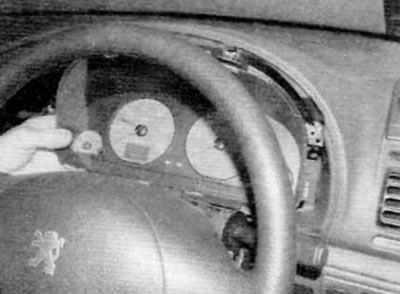

Rysunek 9.8, b....i zdejmij panel instrumentów z panelu przedniego (wczesne modele)
9. Odwróć panel i odłącz złącza elektryczne z tyłu (rysunek 9.9).
(Oryginalny tekst znajduje się pod adresem www.PEUGEOTBOOK.ru)

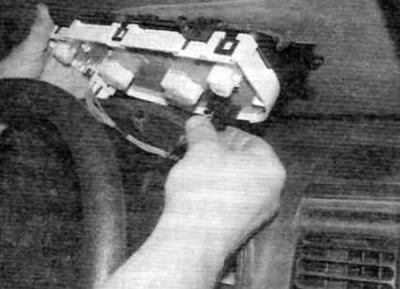

Rysunek 9.9. Odwróć zestaw wskaźników i odłącz złącza elektryczne (wczesne modele)
Modele wyprodukowane po wrześniu 2002 r.
10. Pociągnij górną część górnego panelu deski rozdzielczej do góry i w kierunku kierownicy, aby zwolnić klipsy. Odłącz przednie zaczepy mocujące od panelu przedniego i unieś panel do góry (rysunek 9.10, a, b).

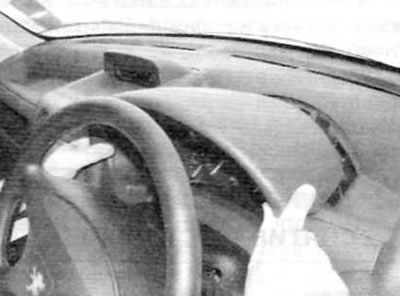

Rysunek 9.10, a. Pociągnij górną część wykończenia deski rozdzielczej do góry i w kierunku kierownicy, aby zwolnić klipsy (późne modele)

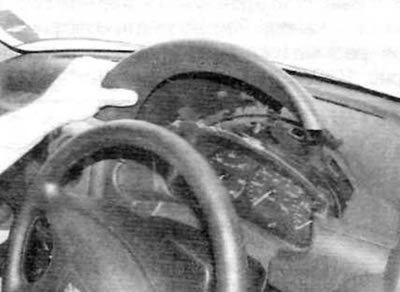

Rysunek 9.10, b. Odczep górne zaczepy mocujące od panelu przedniego i zdejmij panel (późne modele)
11. Odkręć śrubę mocującą znajdującą się w górnej części deski rozdzielczej. Podnieś osłonę i wyjmij ją z odpowiedniego otworu (rysunek 9.11, a, b).

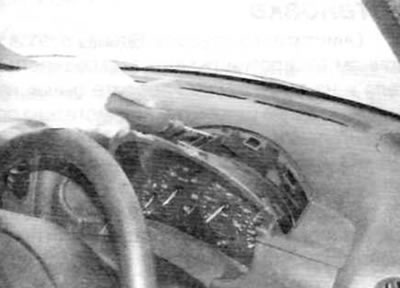

Rysunek 9.11, a. Wyjmij śrubę mocującą w górnej części panelu przedniego...

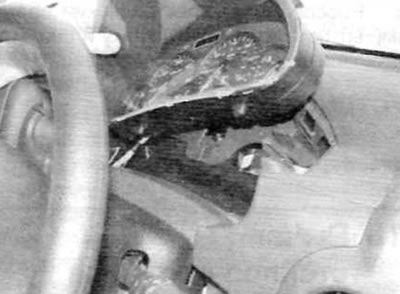

Rysunek 9.11, b....następnie podnieś osłonę i zdejmij ją (późne modele)
12. Odwróć panel i odłącz złącza elektryczne z tyłu (rysunek 9.12).

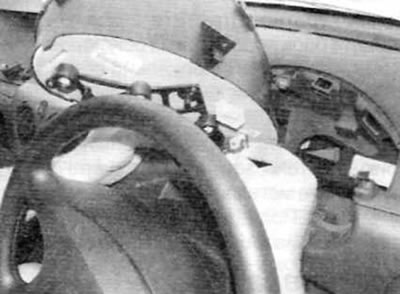

Rysunek 9.12. Odwróć deskę rozdzielczą i odłącz złącza elektryczne (późne modele)
Instalacja
13. Montaż wykonuje się w odwrotnej kolejności niż demontaż.
