Uwaga: Przed wymontowaniem przełącznika odłącz przewód uziemiający od akumulatora i podłącz go ponownie po zamontowaniu przełącznika. Cm. "Odłączanie akumulatora".
Wyłącznik zapłonu
1. Zobacz rozdział 10.
Przełączniki kolumny kierownicy
Modele wyprodukowane przed wrześniem 2002 r.
Źródło dostępne na stronie internetowej www.PEUGEOTBOOK.ru
2. Zdejmij kierownicę zgodnie z opisem w rozdział 10.
3. Zdejmij dolną i górną osłonę kolumny kierowniczej zgodnie z opisem w rozdział 11.
4. W modelach wyposażonych w poduszki powietrzne należy odłączyć złącze elektryczne sprężyny poduszki powietrznej zgodnie z opisem w akapit 21.
5. Odłącz złącza elektryczne z tyłu przełączników kolumny kierowniczej.
6. Odkręć trzy śruby mocujące obudowę przełącznika do kolumny kierownicy i zdejmij obudowę z kolumny.
7. Po odkręceniu dwóch śrub można wyjąć odpowiedni przełącznik z obudowy.
8. Montaż wykonuje się w odwrotnej kolejności niż demontaż.
Modele wyprodukowane po wrześniu 2002 r.
9. Zdejmij kierownicę zgodnie z opisem w rozdział 10.
10. Zdejmij dolną i górną osłonę kolumny kierowniczej zgodnie z opisem w rozdział 11.
11. Zwolnij zatrzask blokujący zespołu przełączników, a następnie za pomocą małego śrubokręta ostrożnie podważ zatrzaski od kolumny i wyjmij zespół przełączników. Podczas wyjmowania przełącznika należy odłączyć złącza elektryczne (rysunek 4.11, a-g).

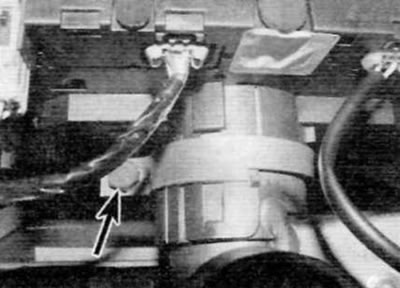

Rysunek 4.11, a. Zwolnij zatrzask blokujący zespołu przełączników (oznaczone strzałką)...

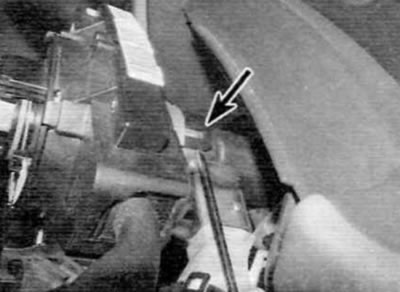

Rysunek 4.11, b....ostrożnie odsuń zatrzaski (oznaczone strzałkami) po bokach kolumny...

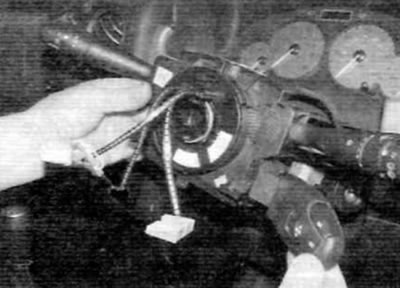

Rysunek 4.11, c....i zdejmij zespół przełączników (późniejsze modele)

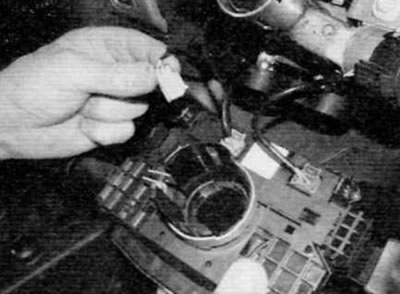

Rysunek 4.11, d. Odwróć urządzenie i odłącz złącza elektryczne (późne modele)
Ostrzeżenie. Należy zachować szczególną ostrożność, aby nie uszkodzić zatrzasków zespołu przełączników.
12. W razie potrzeby przełącznik zdalnego sterowania urządzeniem audio można odłączyć od wyłącznika głównego.
13. Montaż wykonuje się w odwrotnej kolejności niż demontaż.
Uwaga: Jeśli instaluje się nowy przełącznik, należy go zainicjować przy użyciu specjalnego sprzętu testowego. Powierz to zadanie dealerowi Peugeot/Citroen lub specjaliście dysponującemu odpowiednim sprzętem.
Przełączniki zamontowane w środkowej części panelu przedniego
Modele wyprodukowane przed wrześniem 2002 r.
14. Używając małego śrubokręta, ostrożnie zdejmij panel wykończeniowy, aby uzyskać dostęp do przełączników (rysunek 4.14).

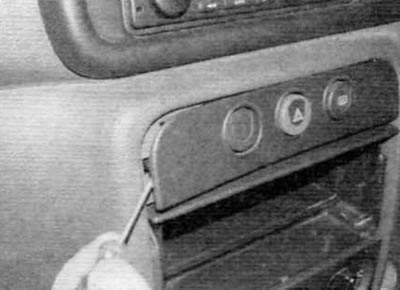

Rysunek 4.14. Aby uzyskać dostęp do przełączników, ostrożnie zdejmij panel wykończeniowy (wczesne modele)
15. Naciśnij zatrzaski blokujące z boku obudowy przełącznika i wyjmij odpowiedni przełącznik (rysunek 4.15, a.b). Odłącz złącze elektryczne i wyjmij przełącznik.

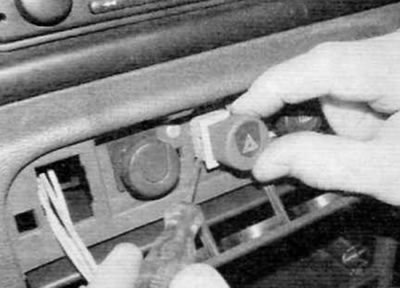

Rysunek 4.15, a. Naciśnij zatrzaski blokujące z boku obudowy przełącznika...

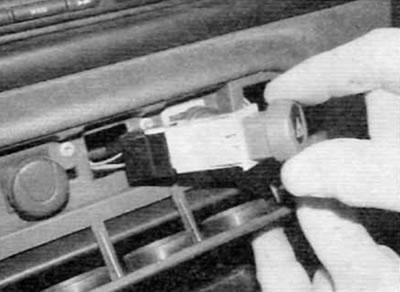

Rysunek 4.15, b....i wyjmij odpowiedni przełącznik (wczesne modele)
16. Montaż wykonuje się w odwrotnej kolejności niż demontaż.
Modele wyprodukowane po wrześniu 2002 r.
17. Aby uzyskać dostęp do przełączników, zdejmij panele ozdobne znajdujące się w środkowej części deski rozdzielczej, zgodnie z opisem w rozdziale 11.
18. Aby zdemontować dolne przełączniki, sięgnij przez otwór w jednostce audio lub przez otwór z boku przełącznika i wypchnij odpowiedni przełącznik z panelu przedniego (rysunek 4.18). Odłącz złącze elektryczne i wyjmij przełącznik.

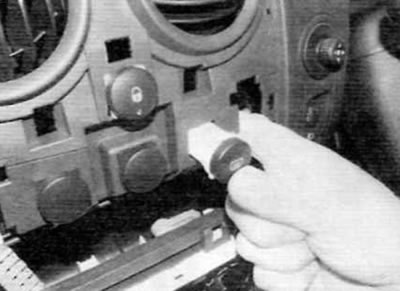

Rysunek 4.18. Aby wyjąć dolne przełączniki, włóż rękę w otwór w panelu przednim i wypchnij przełącznik (późne modele)
19. Aby zdjąć górne przełączniki, naciśnij zatrzaski blokujące znajdujące się na górze obudowy przełącznika i podnieś przełącznik z płyty czołowej (rysunek 4.19). Odłącz złącze elektryczne i wyjmij przełącznik.

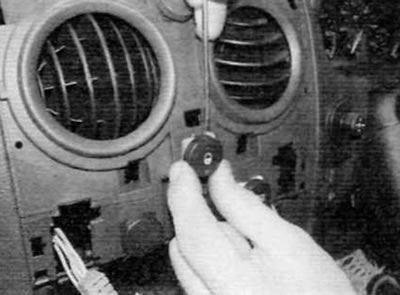

Rysunek 4.19. Aby wyjąć górne przełączniki, naciśnij zatrzaski blokujące i wyjmij przełącznik (późne modele)
20. Montaż wykonuje się w odwrotnej kolejności niż demontaż.
Przełączniki zamontowane z boku panelu przedniego
21. W modelach wyprodukowanych przed wrześniem 2002 r. dodatkowe przełączniki znajdują się nad skrzynką bezpieczników po stronie kierowcy.
22. Za pomocą małego śrubokręta ostrożnie zdejmij panel ozdobny wokół zespołu przełączników. Wykręć śrubę i zdejmij zespół przełączników z panelu przedniego. Odłącz złącza elektryczne i wyjmij urządzenie. Przełącznik można wypchnąć z tyłu panelu.
23. W modelach wyprodukowanych po wrześniu 2002 r. dodatkowe przełączniki znajdują się na panelu przednim w pobliżu kanałów nagrzewnicy/wentylacji. Używając małego śrubokręta ostrożnie podważ odpowiedni przełącznik. Odłącz złącze elektryczne i wyjmij przełącznik.
24. Montaż wykonuje się w odwrotnej kolejności niż demontaż.
Przełączniki sterujące ogrzewaniem/wentylacją
25. Przełączniki te stanowią integralną część panelu sterowania ogrzewaniem/wentylacją i nie można ich wymieniać pojedynczo. Jeżeli którykolwiek z przełączników jest uszkodzony, należy wymienić cały panel sterowania (szczegóły można znaleźć w rozdział 3).
Wyłącznik świateł stopu
26. Kontakt rozdział 9.
Wyłącznik lampki kontrolnej hamulca postojowego
27. Kontakt rozdział 9.
Wyłącznik światła wewnętrznego
28. Wewnętrzne wyłączniki oświetlenia stanowią integralną część zamków drzwi. Szczegółowe informacje dotyczące demontażu i montażu zamka drzwi można znaleźć w rozdział 11.
