2. Pentru a accesa mânerul de deschidere a ușii și încuietoarea, îndepărtați folia de protecție de pe ușă.
Mâner interior pentru deschiderea ușii
Atenţie! La reinstalarea mânerului interior al ușii trebuie folosite nituri noi.

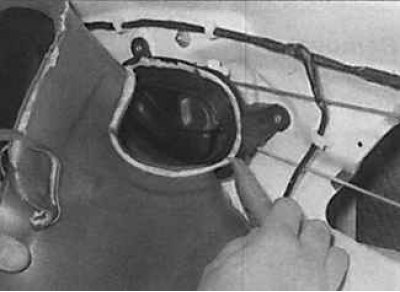

3. Tăiați folia de protecție a ușii în jurul suportului interior al mânerului.

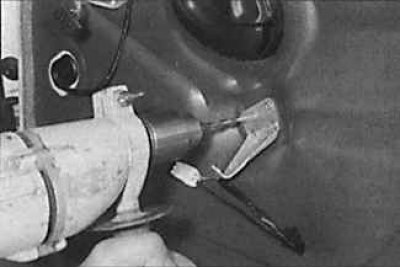

4. Găuriți niturile care fixează mânerul de ușă.

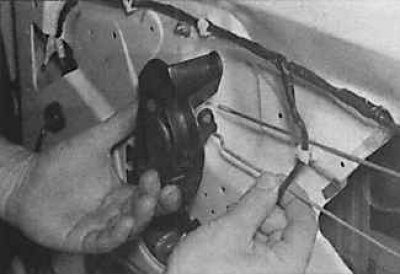

5. Scoateți mânerul de pe ușă și deconectați tijele de la ea.
Cilindru de închidere a ușii din față

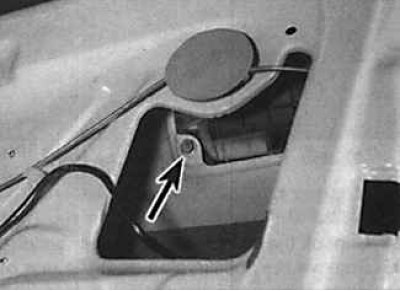

6. Îndepărtați folia de protecție din zona opusă încuietorului ușii. Deșurubați piulița de fixare. Deșurubați șurubul superior care fixează capacul de protecție al încuietorului ușii (poza din stanga). Deșurubați șuruburile inferioare care fixează capacul de protecție al încuietorului ușii (poza din dreapta).
7. Scoateți capacul de blocare din interiorul ușii.

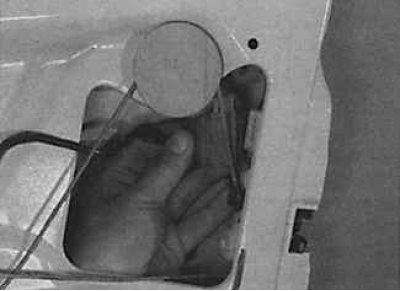

8. Pentru a îmbunătăți accesul la cilindrul de închidere, eliberați suportul și deconectați conectorul electric de la încuietoarea ușii.

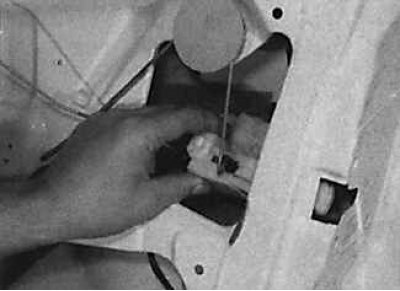

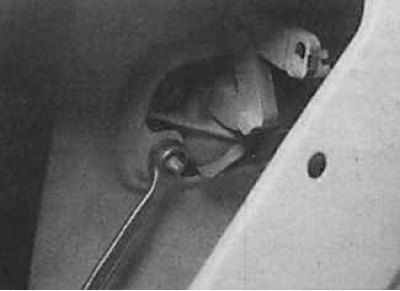

9. Slăbiți piulița din spate (săgeata A din fotografia din stânga) fixând mânerul exterior al deschiderii ușii, scoateți placa de blocare a cilindrului de închidere (poza din dreapta) și deconectați-l de la tracțiune (săgeata B din fotografia din stânga).

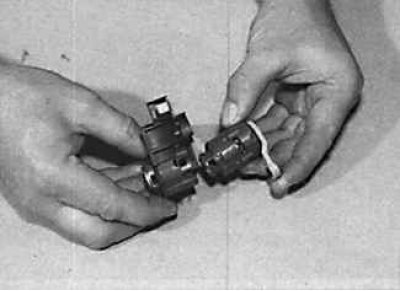

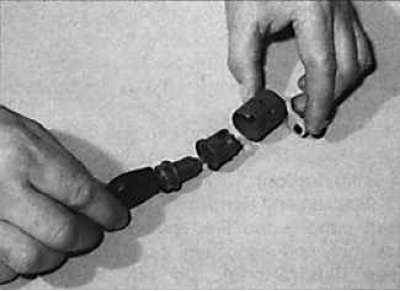

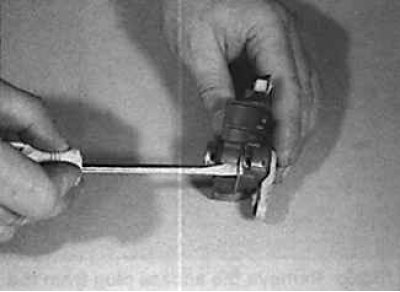

10. Pentru a scoate cilindrul de blocare, folosiți pârghia pentru a scoate suporturile de fixare (poza din stanga) și separați cilindrul, carcasa și placa de montare (poza din dreapta).
11. Introduceți cheia în cilindrul închiderii și scoateți-o din corp.
Mâner exterior pentru deschiderea ușii din față
12. Scoateți cilindrul de blocare a ușii.
13. Deșurubați piulița frontală care fixează mânerul de deschidere exterioară a ușii, separați tija de mâner.
14. Scoateți mânerul de pe ușă împreună cu garnitura de cauciuc.
Încuietoare ușii din față
15. Scoateți folia de protecție din interiorul ușii pentru a avea acces la încuietoarea ușii.
16. Deșurubați șuruburile care fixează capacul de protecție al închizătorului și scoateți capacul de pe ușă.
17. Scoateți mânerul interior al ușii.
18. Deconectați conectorul electric de la încuietoarea ușii.

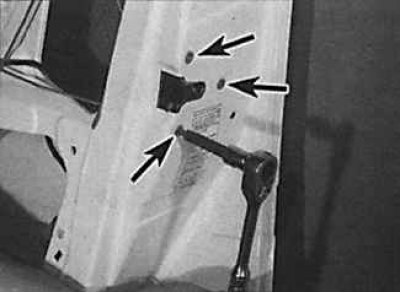

19. Slăbiți șuruburile de fixare (indicat prin săgeți în fotografia din stânga), deconectați tijele de la încuietoarea ușii și scoateți încuietoarea de pe ușă (poza din dreapta). Încuietoarea ușii nu poate fi reparată și dacă încuietoarea eșuează, trebuie înlocuită complet.
Încuietoare ușii din spate
20. Scoateți folia de protecție din interiorul hayonului.
21. Scoateți mânerul interior al ușii din spate.

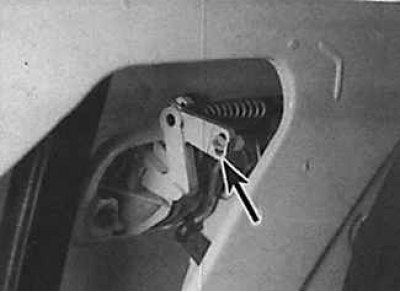

22. Deconectați tija (săgeată) de la încuietoarea ușii din spate.

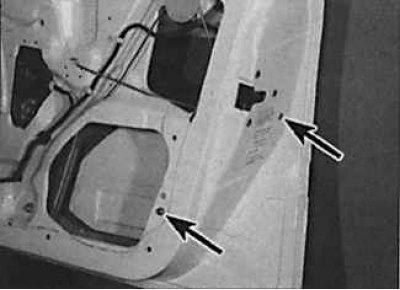

23. deșurubați șuruburile (indicat prin săgeți) încuietori ușile din spate.
24. Scoateți încuietoarea ușii din spate de pe ușă.
Mâner exterior pentru deschiderea ușii din spate
25. Scoateți folia de protecție din interiorul hayonului.
26. Deconectați conectorul electric de la încuietoarea ușii din spate.
27. Deconectați legătura de la mânerul de deschidere a ușii din spate.

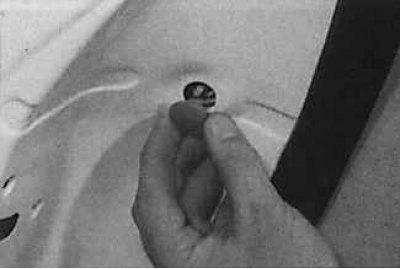

28. Scoateți ștecherul situat vizavi de piulița de montare a mânerului ușii din spate.
29. Deșurubați piulițele de fixare a mânerului ușii din spate.

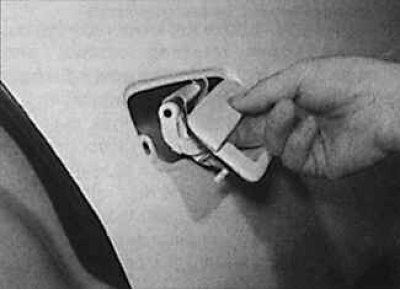

30. Scoateți mânerul ușii din spate spre exterior.
31. Instalarea se face în ordine, revenirea la demontare.
