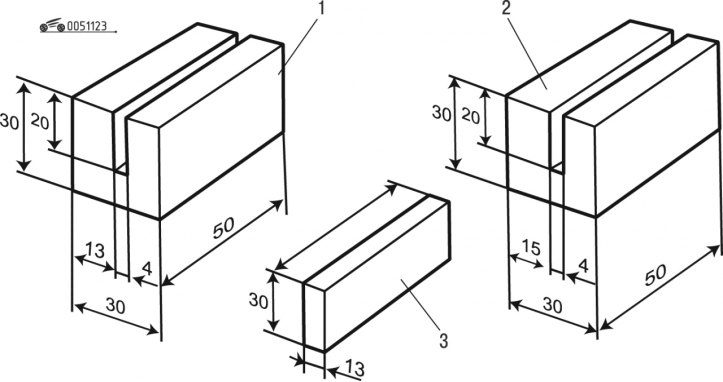

Ryža. 11.23. Podrobnosti pre montáž predných dverí: 1, 2, 3 - tesnenia
Na inštaláciu predných dverí je potrebné vyrobiť tri diely, každý po 2 kusoch, podľa obr. 11.23.

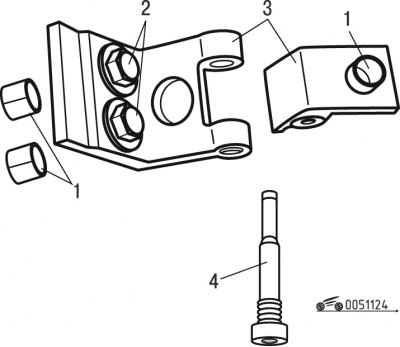

Ryža. 11.24. Montážna súprava: 1 - centrovacie puzdrá; 2 - skrutky; 3 - slučky; 4 - os
Pri inštalácii predných dverí je potrebné zakúpiť montážnu súpravu znázornenú na obr. 11.24.
Nainštalujte predné dvere v nasledujúcom poradí:

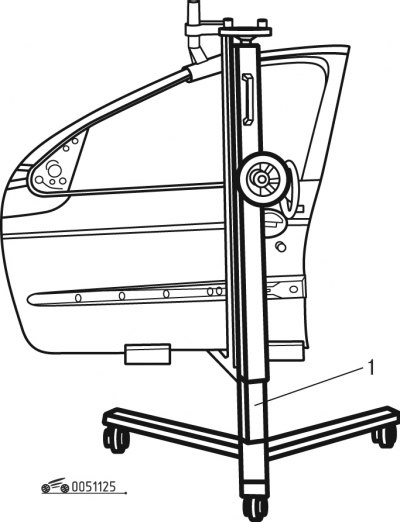

Ryža. 11.25 hod. Inštalácia dverí na podperu: 1 - podpora
- položte dvere na podperu 1 (ryža. 11.25 hod);
Poznámka. Zadné dvere musia byť na svojom mieste.

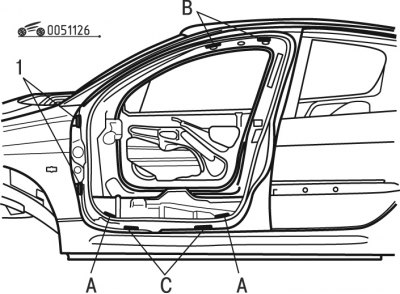

Ryža. 11.26. Inštalácia tesnení vo dverách: 1 - slučky; A, B - medzery
- namontovať tesnenia 1 (pozri obr. 11.23) v zóne A (ryža. 11.26) (vonkajší rozmer 13 mm);
- nainštalujte rozpery 2 (pozri obr. 11.23) v zóne B (pozri obr. 11.26) (vonkajší rozmer 15 mm);
- nainštalujte dve podporné podložky s hrúbkou 3 13 mm v oblasti C;
- namontujte závesy 1 so strediacimi objímkami na predný stĺpik;
- dotiahnuť, bez utiahnutia, skrutky 2 (pozri obr. 11.24) na stĺpiku dverí;
- nainštalujte dvere oproti pántom;

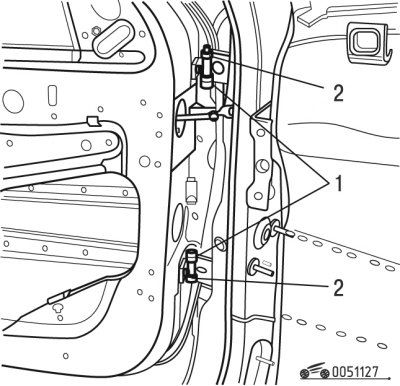

Ryža. 11.27. Upevnenie predných dverí: 1, 2 - skrutky
- dotiahnuť, bez utiahnutia, skrutky 1 (ryža. 11.27) pánty na dverách;
- utiahnite skrutky upevnenia ťahu na prednom stojane;
- podpora pohybu 1 (pozri obr. 11.25 hod).
Skontrolujte a nastavte medzery predných dverí v nasledujúcom poradí:
- zatvorte predné dvere a skontrolujte medzery:

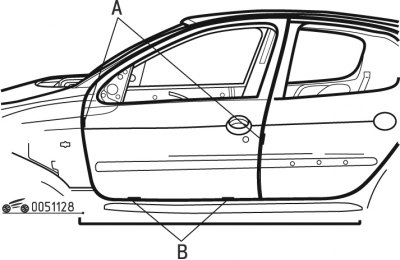

Ryža. 11.28. Kontrola odbavenia: A, B - medzery
1) povolenie B (ryža. 11.28) výška by mala byť (5±2) mm;
2) medzera A by mala byť (5±1,5) mm;
- nechajte dvere zatvorené;
- utiahnite skrutky 2 (pozri obr. 11.24) na prednom stĺpiku vidlicovým kľúčom;
- otvorte dvierka a dotiahnite skrutky pántov na dvierkach;
- znovu skontrolujte medzery a v prípade potreby zarovnajte.
Vykonajte konečnú inštaláciu predných dverí v nasledujúcom poradí:
- nainštalujte nástroj 1 na dvere (pozri obr. 11.25 hod);

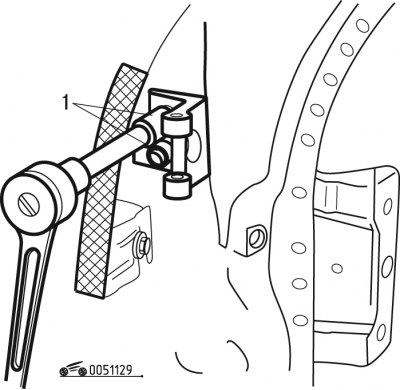

Ryža. 11.29. Utiahnutie skrutiek závesu: 1 - skrutky
- nakoniec utiahnite skrutky 1 (ryža. 11.29) krútiaci moment 20 Nm;
- nakoniec utiahnite skrutky 2 (pozri obr. 11.27) krútiaci moment 14 Nm.
