Obsah: Odstránenie terča snímača rýchlosti…🠇 Inštalácia valivého ložiska náboja…🠇 Inštalácia terča snímača rýchlosti…🠇

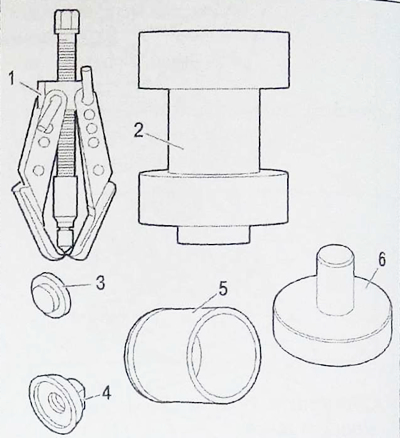

Špeciálne zariadenia:
1 - odsávač 6339-T;
2 - zariadenie na demontáž / montáž valivých ložísk 9501-T.E4;
3 - podporná podložka 9501 -T.C2;
4 - sťahovák 9501-T.D5;
5 - tŕň na montáž krytky náboja 5709-T.F2;
6 - puzdro na inštaláciu terča snímača rýchlosti zadného kolesa ABS 0814.
Odstráňte náboj zadného brzdového kotúča (pozrite si príslušnú operáciu).
Odstránenie terča snímača rýchlosti kolesa ABS
Namontujte dve skrutky kolesa do náboja brzdového kotúča.
Vložte náboj brzdového kotúča do zveráka.

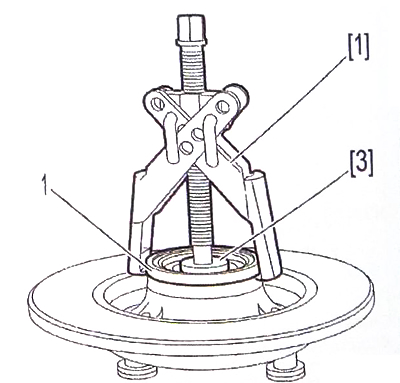

Nainštalujte prípravok 3 a 1.
Odstráňte terč snímača rýchlosti kolesa ABS (1) pomocou nástroja 1.
Poznámka: Počas procesu odstraňovania terča zlyhá snímač otáčok kolesa, takže po každom odstránení je potrebné nainštalovať nový terč.

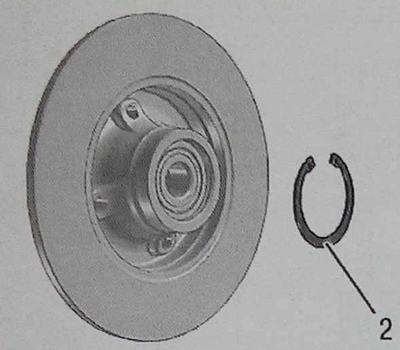

Demontáž valivého ložiska náboja zadného brzdového kotúča. Odstráňte poistný krúžok (2), ktorý drží ložisko.

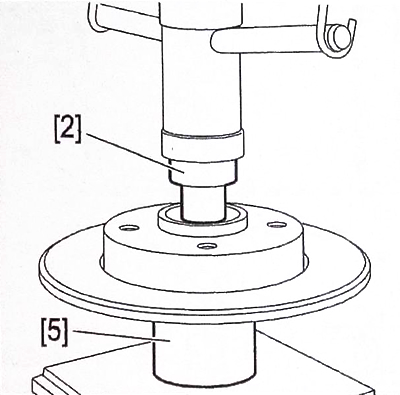

Nainštalujte prípravky 2 a 5.
Odstráňte ložisko pomocou lisu.
Inštalácia valivého ložiska náboja zadného brzdového kotúča
Pozornosť. Použite nové valivé ložiská a poistné krúžky.
[Text prevzatý z webovej stránky: PeugeotBook.ru]
Namažte sedlo ložiska v zadnom brzdovom kotúči.
Časti musia byť čisté a bez akýchkoľvek známok abnormálneho opotrebovania alebo nárazu.

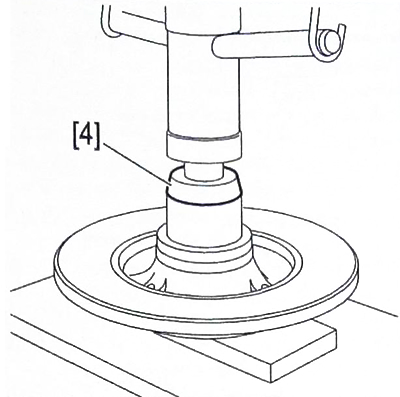

Nainštalujte prípravok 4.
Nainštalujte ložisko, kým sa nezastaví pomocou lisu.
Nainštalujte nový poistný krúžok ložiska (2) do objímky.
Inštalácia terča snímača rýchlosti kolies ABS
Pozornosť. Po každej demontáži je potrebné namontovať nový terčík snímača rýchlosti kolesa.
Umiestnite terč snímača rýchlosti kolesa (1) na náboj zadného brzdového kotúča.

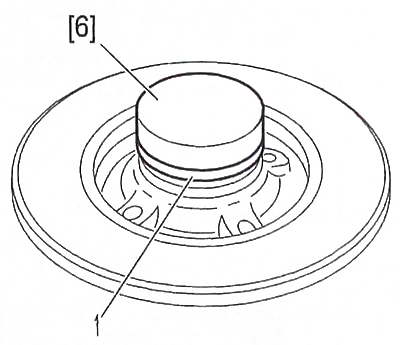

Nainštalujte prípravok 6.
Pomocou kladiva zatlačte terč snímača rýchlosti kolesa (1) až na doraz.
Namontujte náboj zadného brzdového kotúča (pozrite si príslušnú operáciu).
