Schéma centrálneho zamykania a elektrického ovládania okien (neskoršie modely) (Peugeot 405)

0

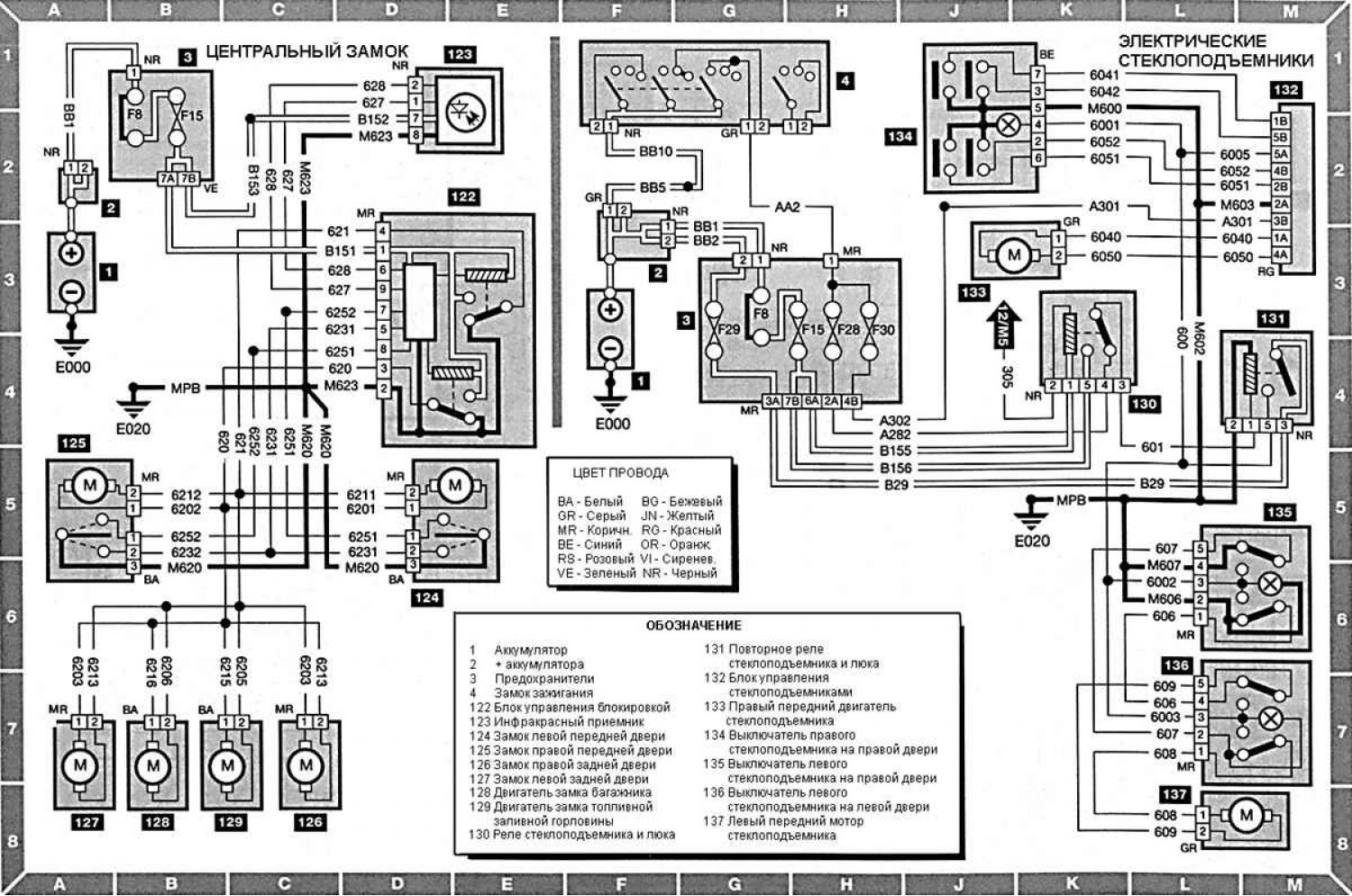

Centrálne zamykanie a elektrické ovládanie okien (neskoré modely)

Otvoriť väčší obrázok na novej karte »

Otvoriť väčší obrázok na novej karte »

Pozrite si symboly na diagrame a hmotnostné body tu →

[Zdroj si môžete pozrieť na stránke: www.PeugeotBook.ru]

Tento článok je dostupný na ruský, anglicky, bulharský, bieloruský, ukrajinský, srbský, chorvátsky, rumunský, poľský, maďarský

Článok recenzovaný redaktorom: Širokov Arzén
