Obrázok 358 znázorňuje schému zapojenia mazacieho obvodu motora.
Obrázok 357. Je nevyhnutné vymeniť zobrazené tesnenie.

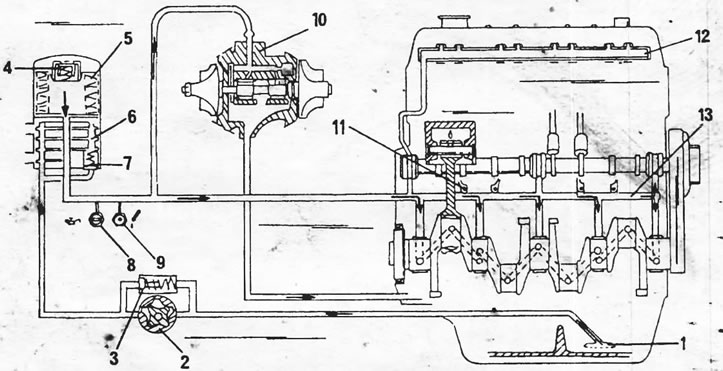

Obrázok 358. Schéma mazacieho obvodu turbodieselového motora. Na dieselových motoroch chýbajú niektoré diely. 1. Sieťový filter nasávania oleja; 2. Olejové čerpadlo; 3. Poistný ventil; 4. Obtokový ventil (v olejovom filtri); 5. Olejový filter; 6. Olejový chladič; 7. Obtokový ventil (v olejovom chladiči); 8. Spínač tlaku oleja; 9. Spínač alarmu teploty oleja; 10. Mazací kanál ložiska turbodúchadla; 11. Vstrekovacie trysky oleja na chladenie piestov; 12. Vahadlo; 13. Hlavný mazací kanál
