- перед снятием закройте подъемно-сдвижную панель крыши;
- выключите зажигание и отсоедините провод «массы» от аккумуляторной батареи;
- снимите обивку потолка;

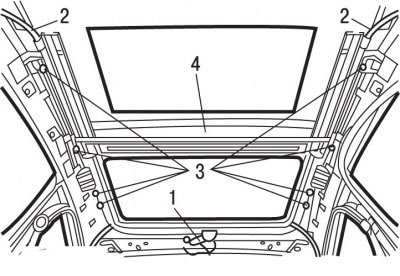

Рис. 10.94. Подъемно-сдвижная панель крыши: 1 - электрический разъем; 2 - трубки для слива воды; 3 - гайки; 4 - подъемно-сдвижная панель крыши
- отсоедините электрический разъем 1 (рис. 10.94) от механизма привода подъемно-сдвижной панели крыши;
- отсоедините от подъемно-сдвижной панели крыши трубки 2 для слива воды;
- выверните гайки 3 крепления подъемно-сдвижной панели крыши;
- снимите подъемно-сдвижную панель крыши 4 через заднюю часть автомобиля.
Для установки подъемно-сдвижной панели крыши в сборе:
- убедитесь, что трубки для слива воды не пережаты и не забиты;
Внимание! Не использовать консистентную смазку при установке трубок для слива воды (риск растрескивания концов трубок для слива воды при контакте со смазкой).
- установите подъемно-сдвижную панель крыши на автомобиль;
- наверните гайки 3 крепления подъемно-сдвижной панели крыши и затяните их от руки;

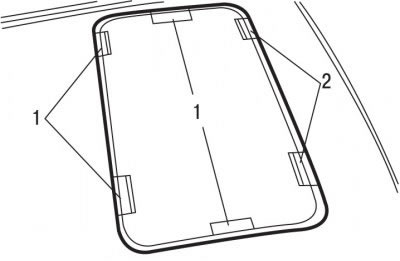

Рис. 10.95. Места установки прокладок для правильной ориентации подъемно-сдвижной панели крыши: 1 - прокладки толщиной 2,5 мм; 2 - прокладки толщиной 2,0 мм
- установите прокладки 1 (рис. 10.95), согнутые в форме уголка из листовой стали толщиной 2,5 мм, в задней и боковой частях подъемно-сдвижной панели крыши;
- установите прокладки 2, согнутые в форме уголка из листовой стали толщиной 2,0 мм, в передней части подъемно-сдвижной панели крыши;
- затяните гайки крепления подъемно-сдвижной панели крыши моментом 7,5 Н·м;
- убедитесь, что никакие внешние предметы не могут препятствовать правильной установке и фиксации подъемно-сдвижной панели крыши (близость штампованных деталей кузова, жгутов электрических проводов и боковых подушек безопасности);
- подсоедините электрический разъем 1 (см. рис. 10.94);
- проверьте зазоры и выравнивание подъемно-сдвижной панели крыши;
- выполните инициирование и обучение положениям подъемно-сдвижной панели крыши;
- несколько раз проверьте работоспособность подъемно-сдвижной панели крыши;
- дальнейшая установка проводится в последовательности, обратной снятию;
- подсоедините провод «массы» к аккумуляторной батарее;
- инициируйте все электронные системы.
