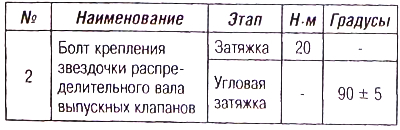

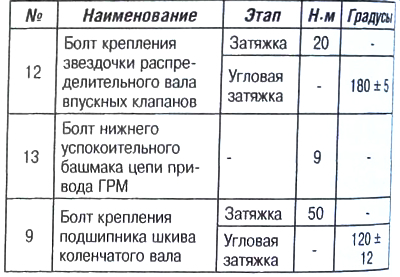

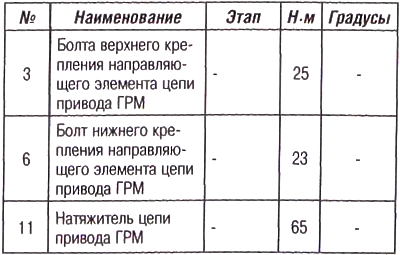

Моманты зацяжкі

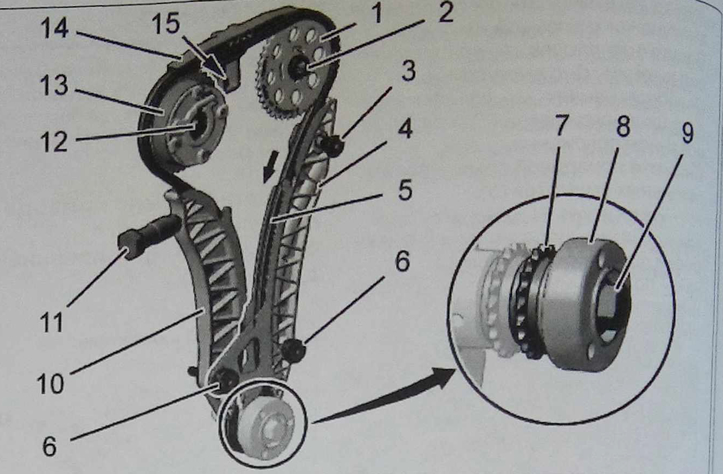

Механізм ГРМ:
1 - зорачка размеркавальнага вала выпускных клапанаў;
2 - ніт зорачкі размеркавальнага вала выпускных клапанаў;
3 - ніт верхняга мацавання накіроўвалае элемента ланцуга прывада ГРМ;
4 - накіроўвалы элемент ланцуга прывада ГРМ (накіроўвалая; трубка алейнага маца ў блоку цыліндраў);
5 - ланцуг прывада ГРМ;
6 - ніт ніжняга мацавання накіроўвалага элемента ланцуга прывада ГРМ;
7 - кола прывада ГРМ на каленчатым вале;
8 - фланец шківа каленчатага вала;
9 - ніт фланца шківа каленчатага вала;
10 - накіроўвалы элемент нацягвальніка ланцуга прывада ГРМ;
11 - нацягвальнік ланцуга прывада ГРМ;
12 - ніт зорачкі размеркавальнага вала впускных клапанаў;
13 - сістэма ўпускаючы з пераменным фазамі газаразмеркавання;
14 - заспакойлівы чаравік ланцуга прывада ГРМ;
15 - ніт ніжняга заспакойлівага чаравіка ланцуга прывада ГРМ.

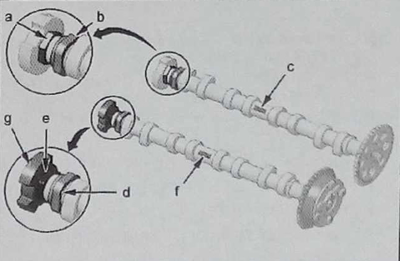

Ідэнтыфікацыя механізму ГРМ:
а - шасцікантовік для кручэння размеркавальнага вала выпускных кулачкоў,
b - пазнака ўсталёўкі кантрольнай кропкі размеркавальнага вала выпускных клапанаў;
з - зона маркіроўкі для трасіроўкі і ідэнтыфікацыі размеркавальнага вала выпускных клапанаў;
d - пазнака ўсталёўкі кантрольнай кропкі размеркавальнага вала впускных клапанаў;
e - шасцікантовік для кручэння размеркавальнага вала выпускных кулачкоў;
f - зона маркіроўкі для трасіроўкі і ідэнтыфікацыі размеркавальнага вала впускных клапанаў;
d - датчык-мішэнь размеркавальнага вала впускных клапанаў.
