Pažnja! Ako je jedna od komponenti razvodnog pogona istrošena ili oštećena, preporuča se zamijeniti ne samo ovaj dio, već i ugraditi nove lance, lančanike, vodilice i zatezače lanaca.
Za zamjenu komponenti razvodnog pogona, motor se mora ukloniti.
Pažnja! Kako biste ispravno postavili lančanike i položili pogonske lance tijekom instalacije, preporuča se označiti njihov položaj ugradnje prije uklanjanja.
1. Odvijte vijke koji pričvršćuju poklopce 1 i 2 na glavama oba bloka cilindra i uklonite poklopce (pogledajte ilustraciju).

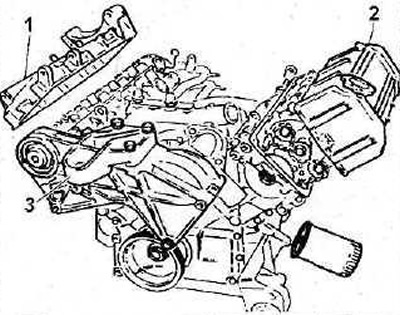

3.1. Odvijte vijke koji pričvršćuju poklopce 1 i 2 glave cilindra i uklonite poklopce.
2. Uklonite kućište termostata 3, odvojite crijeva od njegovih cijevi i uklonite pomoćni pogonski remen (pogledajte sliku 3.1).
3. Otpustite žice vodene pumpe iz držača, odvojite donje crijevo hladnjaka 2 od pumpe, zatim odvrnite pričvrsne vijke vodene pumpe i odmaknite je od radnog područja (pogledajte ilustraciju).

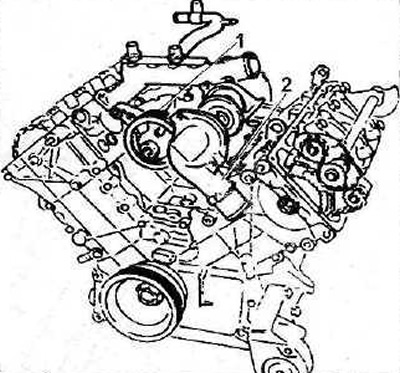

3.3 Odvijte pričvrsne vijke pumpe za vodu i odmaknite je od radnog područja
2 - ogranak donje cijevi hladnjaka
4. Odvijte maticu 1 koja pričvršćuje remenicu 2 pomoćnog pogona na koljenasto vratilo i uklonite remenicu (pogledajte ilustraciju).

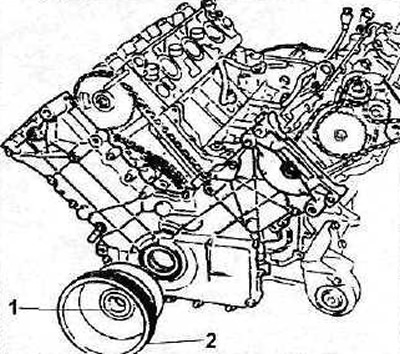

3.4 Odvijte maticu 1 koja pričvršćuje remenicu 2 pomoćnog pogona na koljenasto vratilo i uklonite remenicu
Pažnja! Remenica se na koljenastom vratilu drži pomoću ključa koji treba izvaditi iz utora nakon skidanja remenice kako bi se izbjegao gubitak. Preporuča se skinuti remenicu s osovine pomoću odgovarajućeg izvlakača.
5. Uklonite prednju uljnu brtvu radilice s poklopca razvodnog mehanizma (vidi sliku 3.6).
6. Odvijte vijke 1 koji pričvršćuju zaštitni poklopac razvodnog zupčanika i uklonite poklopac (vidi sliku 3.6).

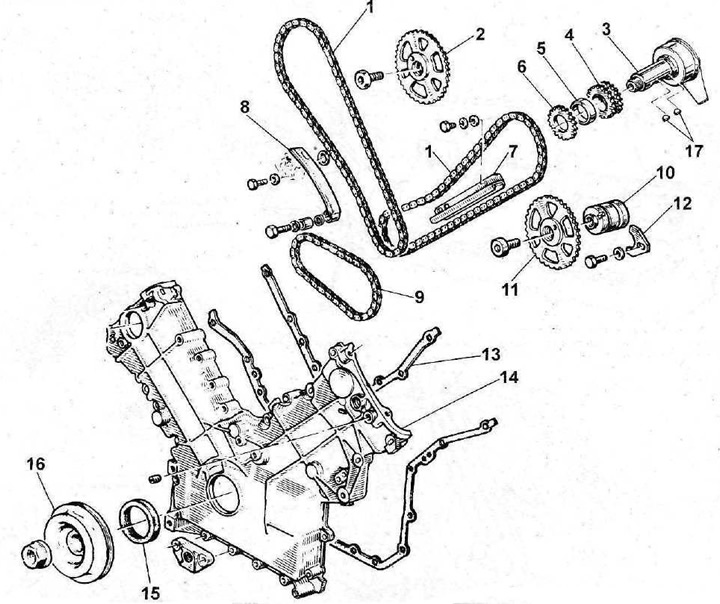

3.6 Pogon za mjerenje vremena i njegov poklopac
1 - lancu bregastog vratila
2 - stražnji lančanik bregastog vratila glave cilindra
3 - radilica
4 - dvostruki lančanik razvodnog pogona na radilici
5 - odstojna čahura
6 - pogonski lančanik pumpe za ulje
7 - zatezač lanca
3 - papučica zatezača lanca
9 - pogonski lanac pumpe za ulje
10 - bregasto vratilo prednje glave cilindra
11 - lančanik bregastog vratila prednje glave cilindra
12 - graničnik bregastog vratila
13 - brtvena brtva zaštitnog poklopca pogona razvodnog zupčanika
14 - poklopac razvodnog pogona
15 Prednja uljna brtva radilice
16 - remenica pomoćnog pogonskog remena
17- ključevi
7. Ako je potrebno, odvojite nosač nosača motora 1 od bloka cilindra (pogledajte ilustraciju).

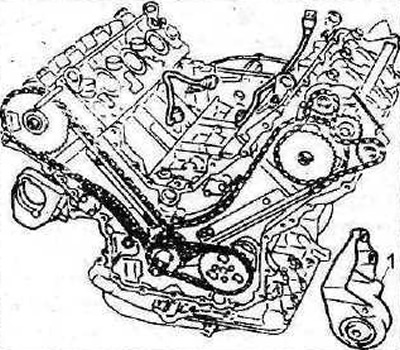

3.7 Ako je potrebno, odvojite nosač nosača motora 1 od bloka cilindra
8. Provjerite zategnutost pogonskog lanca pumpe za ulje pritiskom na lanac (vidi strelicu na slici). Otklon lanca ne smije biti veći od 7 mm. U suprotnom, lanac se mora zamijeniti, a ako je njegovo slabljenje uzrokovano istrošenošću lančanika, tada se moraju zamijeniti oba lančanika 1 i 2.

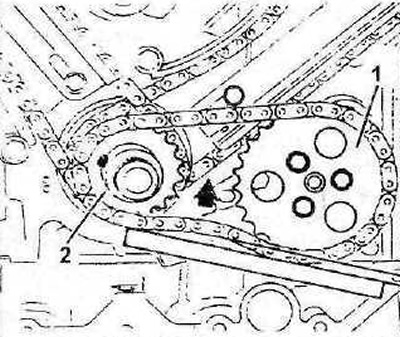

3.8 Provjerite zategnutost pogonskog lanca pumpe za ulje pritiskom na lanac (vidi strelicu)
9. Odvijte vijke koji pričvršćuju zatezač pogonskog lanca pumpe za ulje i uklonite ga.
10. Uklonite lančanik 2 s radilice, kao i pogonski lanac pumpe za ulje (vidi sliku 3.8).
11. Okrećite motor dok se referentna oznaka na lančaniku bregastog vratila ne poravna s oznakom na lančaniku balansnog vratila.
12. Otpustite napetost pogonskog lanca osovine za ravnotežu tako da pritisnete oprugu zatezača prikladnim alatom, kao što je 0164-F, koji se koristi u specijaliziranim radionicama (pogledajte ilustraciju)

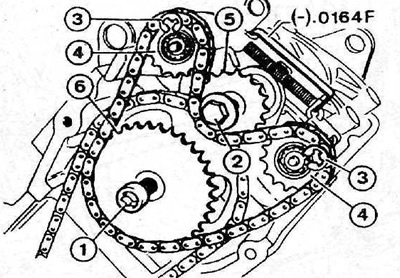

3.12 Olabavite napetost pogonskog lanca osovine za ravnotežu pritiskom na oprugu zatezača prikladnim alatom
3 - pričvrsni prstenovi koji drže lančanike za vođenje
4 - vodeći lančanici pogonskog vratila ravnoteže
13. Odvijte vijke 1 i 2 i uklonite lančanike 5 i 6 zajedno s pogonskim lancem balansnog vratila (vidi sliku 3.12).
14. Izmjerite Y projekcije klipova zatezača oba razvodna lanca (pogledajte ilustraciju). Ako je izbočenje klipa doseglo 9,5 mm ili više, lanci i njihovi lančanici moraju se zamijeniti.

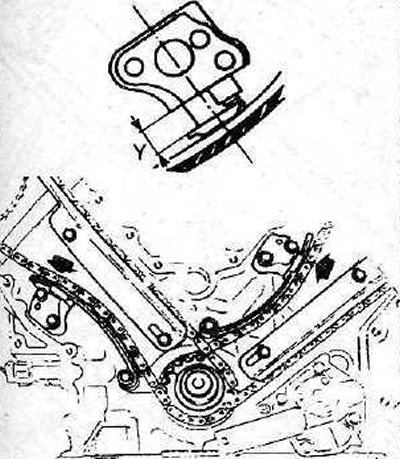

3.14 Izmjerite Y projekcije klipova zatezača oba razvodna lanca
15. Olabavite napetost oba razvodna lanca guranjem klipova zatezača natrag u kućište i zaključavanjem papučicom pomoću odvijača.
16. Odvijte pričvrsne vijke i uklonite zatezače oba lanca.
Pažnja! Ispod zatezača nalaze se tzv. filteri ulja, kroz koje se dovodi ulje do zatezača za njihovo podmazivanje.
17. Odvijte pričvrsne vijke i uklonite vodilice lanca 3 i 4, kao i papuče 6 i 7 zatezača (vidi ilustracije 3.18 i 3.19).
18. Odvijte vijak 1 koji pričvršćuje lančanik 2 na bregasto vratilo stražnje glave cilindra i uklonite ga zajedno s lancem (pogledajte ilustraciju).

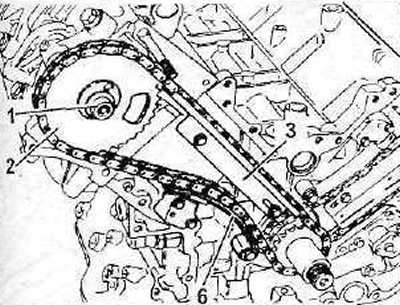

3.18 Odvijte vijak 1 koji pričvršćuje lančanik 2 na bregasto vratilo stražnje glave cilindra i uklonite ga zajedno s lancem
19. Uklonite lančanik 5 s prednje bregaste osovine glave cilindra zajedno s lancem (pogledajte ilustraciju).

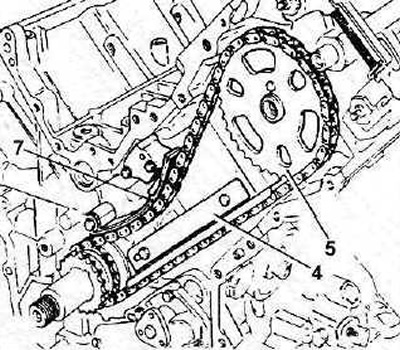

3.19 Uklonite lančanik 5 s bregaste osovine prednje glave cilindra zajedno s lancem
20. Uklonite pogonski lančanik s radilice, koji se na osovini drži pomoću ključa.
