Automobili s benzinskim motorima EW10J4/EW12J4
Uklanjanje
1. Ispustite rashladnu tekućinu, vidi odgovarajuće poglavlje.
2. Skinite zupčasti remen, vidi odgovarajuće poglavlje.
3. Odvrnite vijak 1 i odvrnite maticu 2 (vidi ilustraciju). Njihov moment pritezanja je 14 Nm.

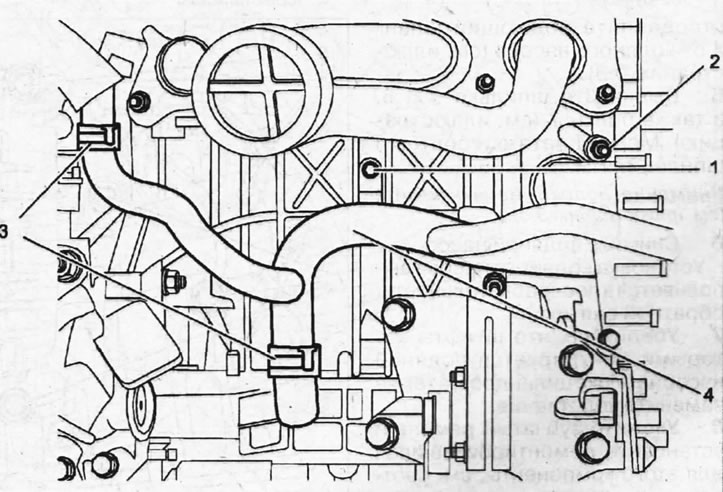

3.3. Odvrnite vijak 1 i odvrnite maticu 2
4. Stisnite opružne stezaljke 3 odgovarajućim kliještima i odvojite dovodno crijevo 4 od vodene pumpe (vidi ilustraciju 3.3).
5. Odvrnite svornjake 5 i 6, kao i vijke 7 (vidi ilustraciju). Moment zatezanja vijaka i svornjaka 14 Nm.
3.5. Odvrnite vijke 5 i 6, kao i tri vijka 7
Pažnja! Ne odvrćite vijke 8 (vidi ilustraciju 3.5).
6. Uklonite vodenu pumpu. Vodena pumpa se ugrađuje obrnutim redoslijedom od uklanjanja.
7. Provjerite jesu li klinovi koji centriraju vodenu pumpu na bloku cilindra sigurni i zamijenite brtve.
8. Postavite zupčasti remen i ugradite komponente uklonjene u tu svrhu, vidi odgovarajuće poglavlje.
9. Napunite rashladnu tekućinu i odzračite sustav hlađenja, vidi odgovarajuće poglavlje.
Automobili s benzinskim motorom ES9J4S
Uklanjanje
10. Ispustite rashladnu tekućinu, vidi odgovarajuće poglavlje.
11. Skinite zupčasti remen, vidi odgovarajuće poglavlje.
12. Odvijte četiri pričvrsna vijka i odvojite nosač motora 1 (vidi ilustraciju). Moment zatezanja vijaka 60 Nm.
3.12. Odvijte četiri pričvrsna vijka i odvojite nosač motora 1
13. Uklonite zatezni valjak zupčastog remena 2 (vidi ilustraciju). Moment zatezanja vijka valjka je 80 Nm.

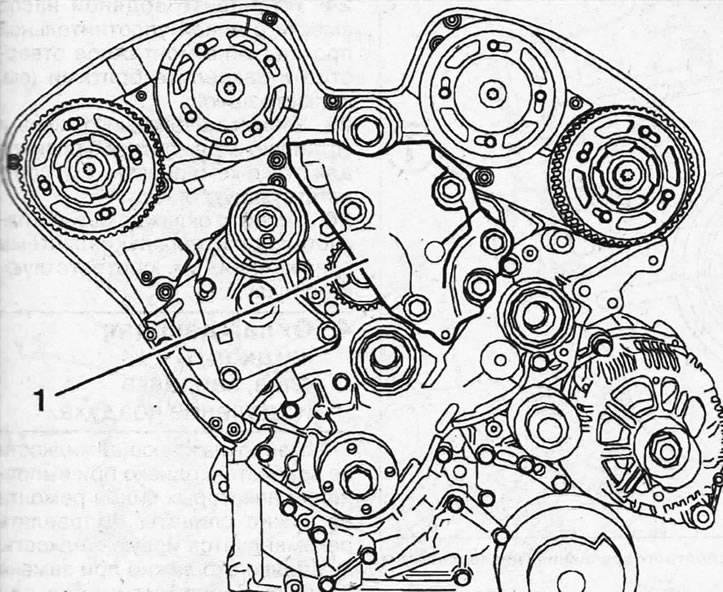

3.13. Uklonite zatezni valjak zupčastog remena 2
14. Odvrnite pričvrsne vijke i uklonite vodenu pumpu 3 i njezinu brtvu (vidi ilustraciju 3.13).
Oprez! Ako se vodena pumpa zamjenjuje novom, odvrnite vijak 4 koji pričvršćuje poklopac razvodnog mehanizma (vidi ilustraciju 3.13).
Vodena pumpa se ugrađuje obrnutim redoslijedom od uklanjanja.
15. Ugradite novu brtvu vodene pumpe, pazeći da je ne deformirate.
16. Ugradite vodenu pumpu, uvrnite pričvrsne vijke i zategnite ih uzlaznim numeriranim redoslijedom u dva prolaza (vidi ilustraciju).

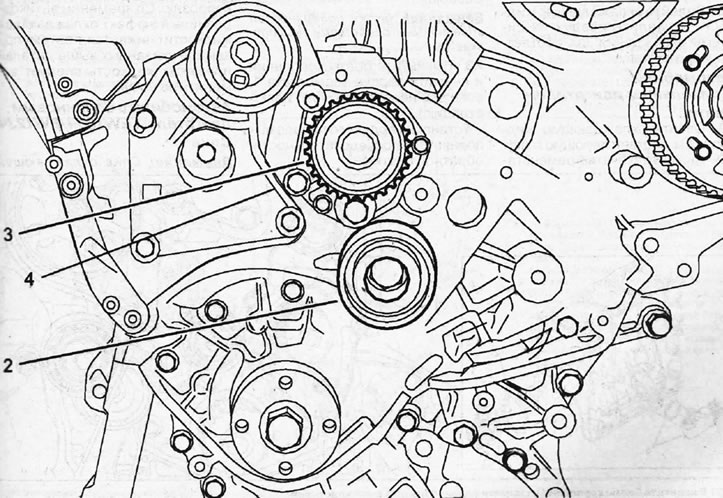

3.16. Ugradite vodenu pumpu i zategnite tri vijka uzlaznim redoslijedom numeriranja
- Prolaz 1: Zategnite vijke na 5 Nm.
- 2. prolaz. Zategnite vijke na 8 Nm.
17. Postavite zupčasti remen i ugradite komponente uklonjene u tu svrhu, vidi odgovarajuće poglavlje.
18. Napunite rashladnu tekućinu i odzračite sustav hlađenja, vidi odgovarajuće poglavlje.
Vozila s dizelskim motorom
Uklanjanje
19. Ispustite rashladnu tekućinu, vidi odgovarajuće poglavlje.
20. Skinite zupčasti remen, vidi odgovarajuće poglavlje.
21. Odvijte pričvrsne vijke i uklonite vodenu pumpu 1 i njezinu brtvu 2 (vidi ilustraciju).

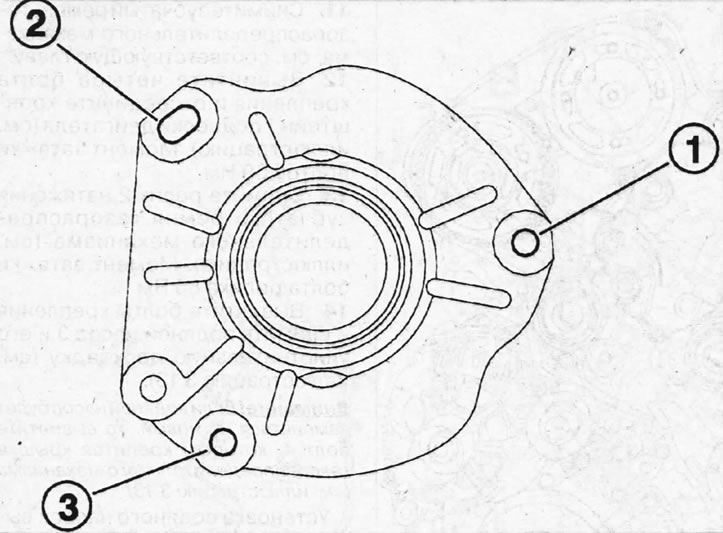

3.21. Odvijte pričvrsne vijke i uklonite vodenu pumpu 1 i njezinu brtvu 2 3 - grana cijevi za dovod rashladne tekućine
22. Očistite brtvene površine sredstvom za čišćenje Decapjointa.
Oprez! Čišćenje površina abrazivnim sredstvima nije dopušteno.
23. Odvrnite pričvrsne vijke i uklonite kućište termostata 1, ako je potrebno (vidi ilustraciju).
3.23. Odvijte pričvrsne vijke i uklonite kućište termostata 1 2 - brtveni prsten izlazne cijevi; 3 - termostat; 4 - izlazna cijev; 5 - brtva kućišta termostata; 6 - senzor temperature rashladne tekućine; 11 - dva vijka M6x100-45 za pričvršćivanje izlazne cijevi. Moment pritezanja 8 Nm; 12 - vijak M6x100-20 za pričvršćivanje izlazne cijevi. Moment pritezanja 8 Nm; 13 - dva klina kućišta termostata. Moment zatezanja 10 Nm; 14 - matice M8x125. Zatezanje se vrši u dva prolaza silom od 10 odnosno 25 Nm; 15 - četiri vijka M8x125-70. Zatezanje se vrši u dva prolaza silom od 10 i 25 Nm, respektivno, u rastućem numeričkom redoslijedu; 16 - dva vijka M8x125-60. Zatezanje se vrši u dva prolaza silom od 10 odnosno 25 Nm
Vodena pumpa se ugrađuje obrnutim redoslijedom od uklanjanja.
24. Ugradite vodenu pumpu zajedno s novom brtvom u montažni otvor i pričvrstite je vijcima (vidi ilustraciju).

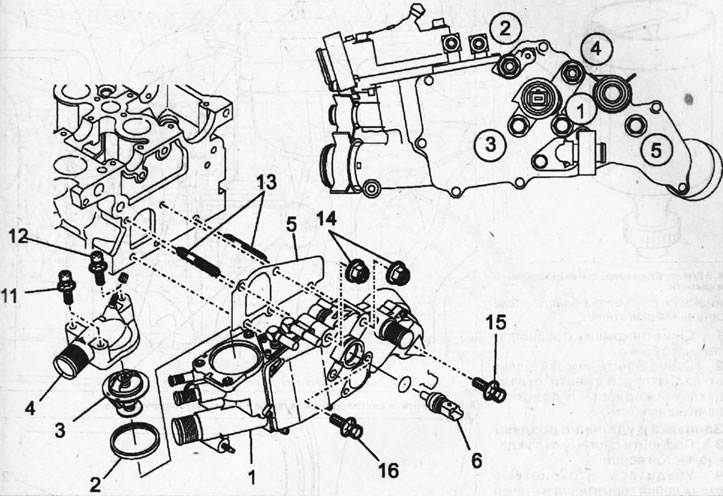

3.24. Ugradite vodenu pumpu zajedno s novom brtvom u montažni otvor i pričvrstite vijcima
25. Postavite zupčasti remen i ugradite komponente uklonjene u tu svrhu, vidi odgovarajuće poglavlje.
26. Napunite rashladnu tekućinu i odzračite sustav hlađenja, vidi odgovarajuće poglavlje.
