Oprez! Za uklanjanje grijača morate odvojiti vodove rashladnog sredstva klima uređaja. Sve radove na klima uređaju treba povjeriti specijaliziranoj radionici.
Napomena: Vozila s dizelskim motorom dodatno su opremljena WEBASTO grijačem za parkiranje (vidi ilustraciju 5.0)

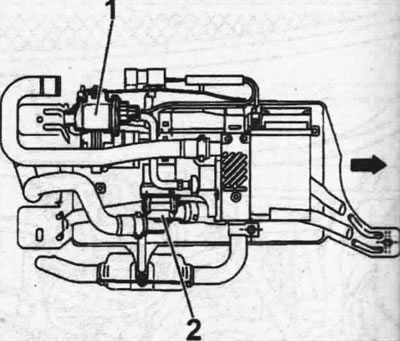

5.0. WEBASTO grijač 1 - parkirni grijač; 2 - pumpa za gorivo
Uklanjanje
1. Skinite instrumentnu ploču, vidi odgovarajuće poglavlje.
2. Odspojite kanal zraka filtera kabine.
3. Odvojite dovodno i povratno crijevo od radijatora grijača 1 (vidi ilustraciju).

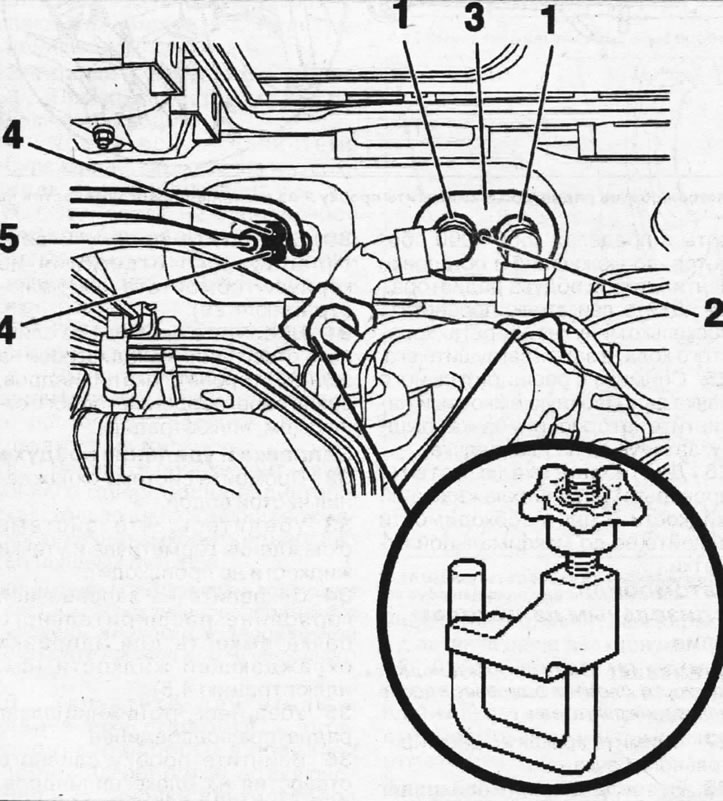

5.3. Odvojite dovodno i povratno crijevo od radijatora grijača
Oprez! Ako imate posebne stezaljke, upotrijebite ih za stezanje izlaznog i ulaznog crijeva hladnjaka grijača kako biste spriječili curenje rashladne tekućine (vidi ilustraciju 5.3). U suprotnom, tekućinu će trebati isprazniti.
4. Ispustite rashladno sredstvo iz klima uređaja u specijaliziranoj radionici.
5. Odvrnite vijak 2 i uklonite nosač s cijevima hladnjaka grijača (vidi ilustraciju 5.3).
6. Odvrnite matice 4 i odvojite cijevi 5 (vidi ilustraciju 5.3).
7. Odvrnite vijke 6 i uklonite ručicu mjenjača 7 i njezino kućište (vidi ilustraciju).

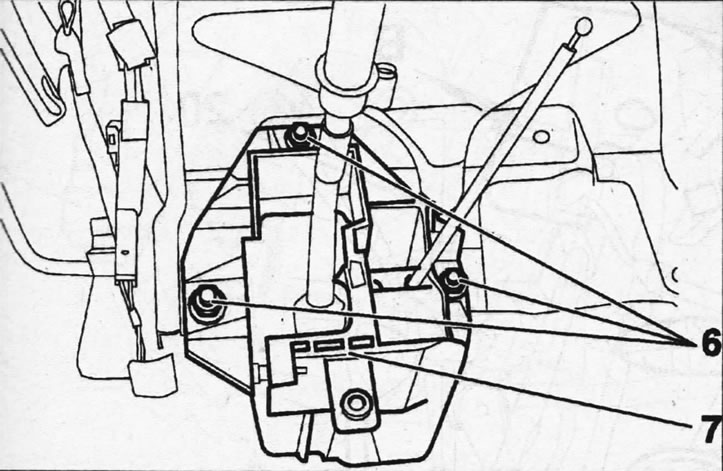

5.7. Odvrnite vijke 6 i uklonite ručicu mjenjača 7 i njezino kućište
[Materijal kopiran s resursa www.PeugeotBook.ru]
8. Odvrnite vijke 8 i 9 koji pričvršćuju stup upravljača, kao i vijak šarke osovine upravljača i uklonite stup upravljača (vidi ilustraciju).

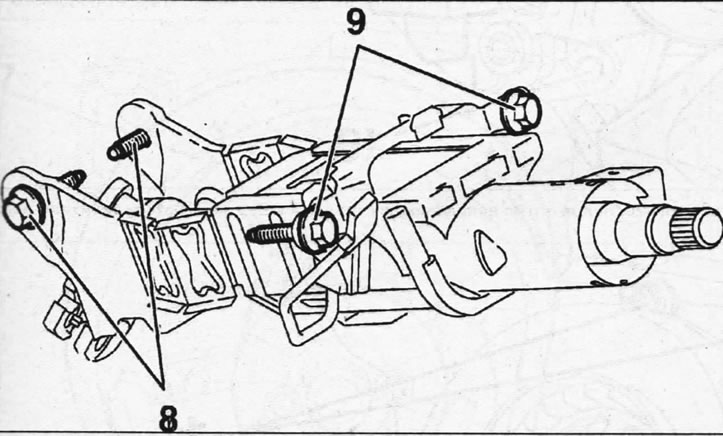

5.8 Skinite stup upravljača odvrtanjem vijaka 8 i 9
9. Odspojite žice instrumentne ploče i klima uređaja, kao i držače zračnih kanala.
10. Odspojite zračne kanale 10, žice za uzemljenje 11 (-) i šipku 12 (vidi ilustraciju).

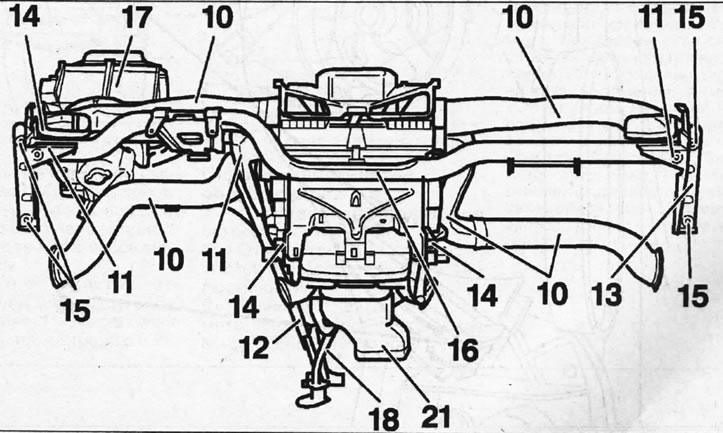

5.10. Odspojite zračne kanale 10, žice za uzemljenje 11 (-) i šipku 12
11. Odvrnite vijke 13, 14 i 15 koji pričvršćuju nosače poprečne grede 16 i uklonite poprečnu gredu (vidi ilustraciju 5.10).
12. Odvojite zračni kanal 17 i cjevovod 18 (vidi ilustraciju 5.10).
13. Odvrnite vijak 19, a zatim uklonite grijač 20 pomičući ga u smjeru strelica A i B, a zatim od njega odvojite zračni kanal podnog deflektora (vidi ilustraciju).

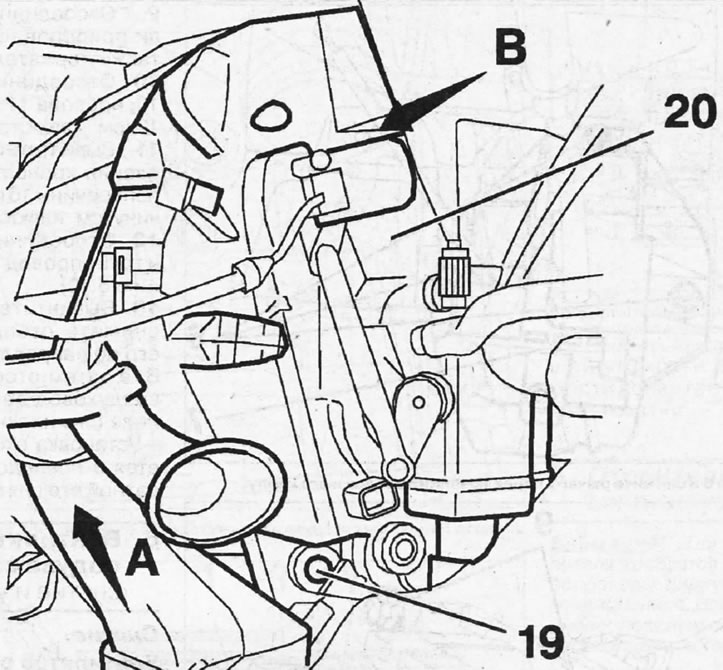

5.13. Odvrnite vijak 19, a zatim uklonite grijač 20 pomičući ga u smjeru strelica A i B, a zatim od njega odvojite zračni kanal podnog usmjerivača zraka
Grijač se ugrađuje obrnutim redoslijedom od uklanjanja.
