Automobili s motorima EW10J4/EW12J4

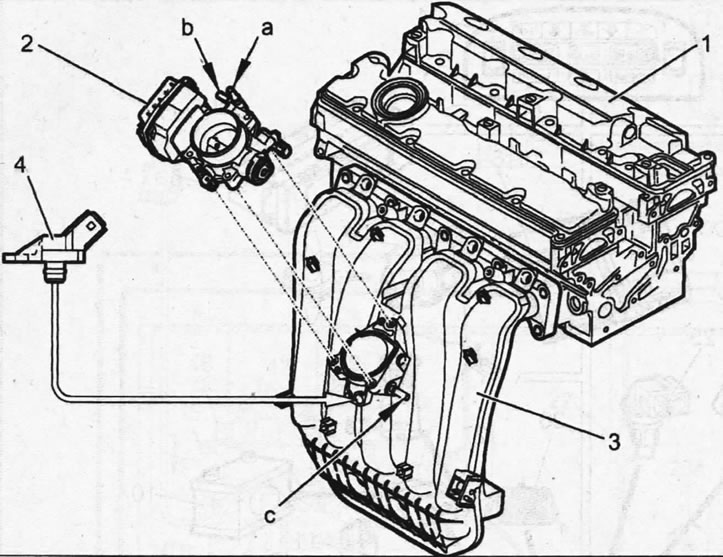

Usisni kolektor motora 3.0 EW10J4 1 - glava cilindra; 2 - prigušnica s koračnim motorom za pogon prigušnice; 3 - usisni razvodnik; 4 - senzor tlaka zraka u usisnoj grani; a - spojnica crijeva za ventilaciju kućišta radilice; b - nazuvica crijeva za ispiranje adsorbera c - nazuvica niskotlačnog crijeva pojačivača kočenja

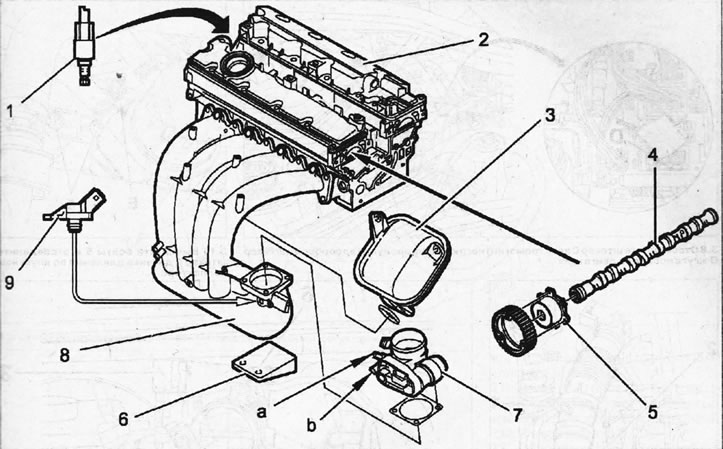

3.0a. Usisni kolektor motora EW12J4 1 - elektromagnetski ventil regulatora položaja bregaste osovine; 2 - glava cilindra; 3 - rezonator izrađen od kompozitnih materijala; 4 - usisna bregasta osovina; 5 - regulator položaja usisne bregaste osovine; 6 - nosač usisne grane; 7 - cijev leptira za gas s koračnim motorom za pogon leptira za gas i brtvenim zatvaračem; 8 - usisni razvodnik; 9 - senzor tlaka u usisnoj grani; a - spojnica crijeva za ventilaciju kućišta radilice; b - nasadna spojnica crijeva za pročišćavanje adsorbera
Uklanjanje
1. Podignite prednji dio automobila dizalicom i postavite ga na potporne stupove.
2. Odspojite negativni (-) pol akumulatora s akumulatora.
3. Odvojite dovodni kanal zraka 5 zračnog filtra od cijevi leptira za gas (vidi ilustraciju).

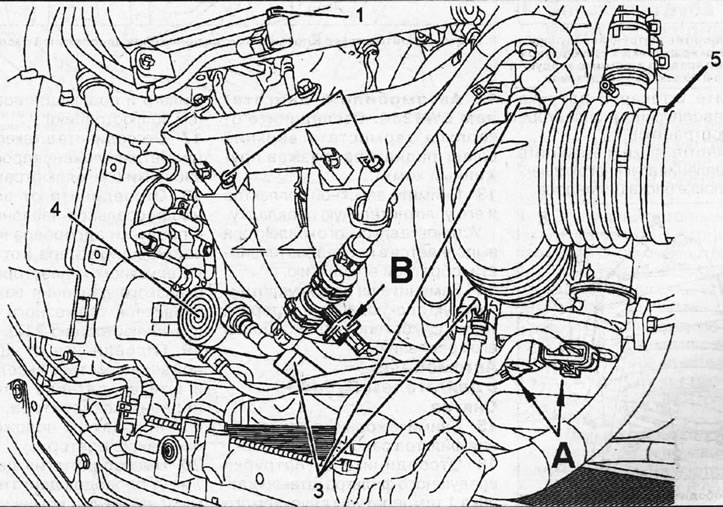

3.3. Odvojite dovodni kanal zraka 5 zračnog filtera od cijevi leptira za gas
4. Odspojite utikače A i uklonite crijeva 3 s priključaka leptira za gas (ventilacija kućišta radilice, pročišćavanje adsorbera i rashladne tekućine) (vidi ilustraciju 3.3)..
Odvojite svjećicu B grijača kućišta leptira za gas i svjećice injektora goriva (vidi ilustraciju 3.3).
Odvrnite vijke 2 (vidi ilustraciju 3.3), skinite poklopac i također odvojite vodilicu cijev pokazivača razine motornog ulja.
5. Odspojite grlo za punjenje ulja otpuštanjem stezaljke 4 (vidi ilustraciju 3.3).
6. Ispustite tlak u sustavu goriva spajanjem posebnog crijeva s adapterom na ventil 1, što vam omogućuje ispuštanje izlazećeg goriva u prikladnu posudu.
7. Odspojite dovodnu cijev goriva s razvodne cijevi goriva i uklonite razvodnu cijev zajedno s mlaznicama goriva.
8. Odspojite C utikač solenoidnog ventila za pročišćavanje i D utikač ožičenja motora i odmaknite žice od radnog područja (vidi ilustraciju).

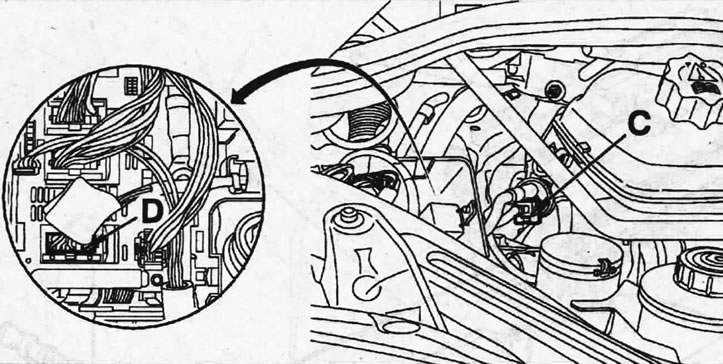

3.8. Odspojite utikač C solenoidnog ventila za pročišćavanje adsorbera i utikač D s kabelskog svežnja motora
9. Uklonite zaštitu motornog prostora.
10. Odvrnite vijke 5 i odvojite konektor E senzora tlaka u usisnoj grani (vidi ilustraciju).

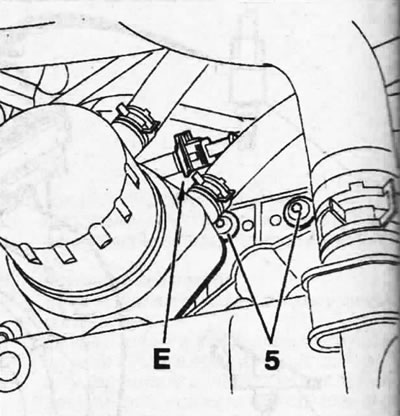

3.10. Odvrnite vijke 5 i odvojite konektor E senzora tlaka u usisnoj grani
11. Odvrnite matice i odvrnite vijke koji pričvršćuju usisni razvodnik na glavu cilindra.
12. Automobili s motorom EW12J4. Odvojite gornje crijevo hladnjaka od kućišta termostata otpuštanjem opružne stezaljke.
13. Uklonite usisni razvodnik i njegovu brtvu.
Ugradnja usisnog razvodnika vrši se obrnutim redoslijedom od njegovog uklanjanja.
14. Zamijenite brtvu razvodnika novom, kao i samoblokirajuće vijke koji je pričvršćuju.
Automobili s motorom ES9J4S
Uklanjanje
15. Uklonite nosač filtera kabine.
16. Odspojite utikač osjetnika temperature usisnog zraka 1 iz cijevi zračnog filtra i uklonite zračni filter i kanal dovodnog zraka (vidi ilustraciju).

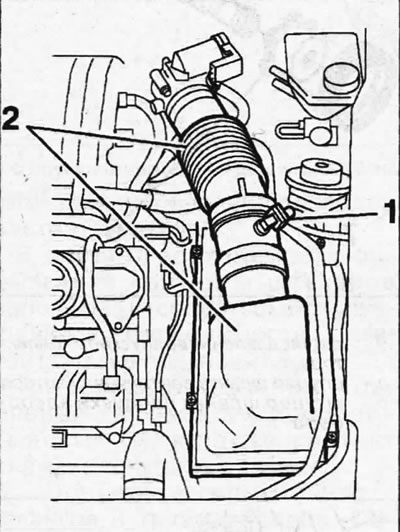

3.16. Odspojite utikač osjetnika temperature usisnog zraka 1 iz cijevi zračnog filtra i uklonite zračni filter i kanal dovodnog zraka
17. Odspojite utikač 3 potenciometra položaja leptira za gas (vidi ilustraciju).

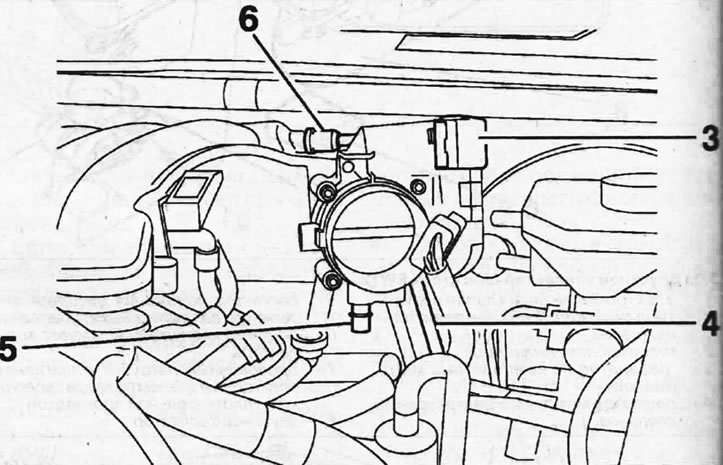

3.17. Odspojite utikač 3 potenciometra položaja leptira za gas
18. Odvojite crijevo 4 za pročišćavanje adsorbera i crijevo 5 za ventilaciju kućišta radilice od spojnica na ventilu za gas, a crijevo 6 za niski tlak pojačivača kočenja od grane cijevi na usisnom razvodniku (vidi ilustraciju 3.17).
19. Odspojite kabel gasa i utikač senzora položaja papučice gasa s ventila za gas, a zatim uklonite senzor položaja papučice gasa.
20. Otpustite kabelski svežanj motora iz držača 7, uklonite zaštitni poklopac 8 s kabelskog svežnja pritiskom na zasune A i B te odmaknite kabelski svežanj od radnog područja (vidi ilustraciju).

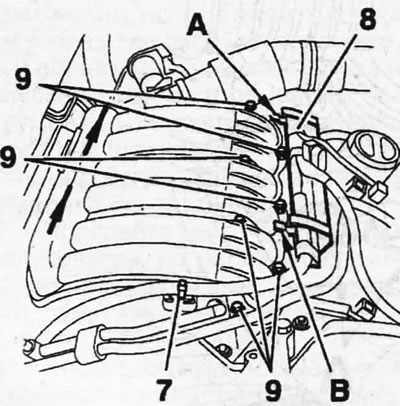

3.20. Otpustite kabelski svežanj motora iz držača 7, uklonite zaštitni poklopac 8 kabelskog svežnja pritiskom na zasune A i B
21. Odvijte sedam vijaka 9 i uklonite usisni razvodnik zajedno s leptirom za gas (vidi ilustraciju 3.20).
22. Odspojite konektor senzora tlaka u usisnoj grani. Senzor se nalazi na stražnjoj strani razdjelnika.
(Članak ponovno objavljen s web stranice: PeugeotBook.ru)
Ugradnja usisnog razvodnika vrši se obrnutim redoslijedom od njegovog uklanjanja.
