Uvoľnite svorku (1).
Odpojte armatúru (2).
Odstráňte zostavu vzduchového filtra (3) a kryt potrubia (4).
Vyprázdnite chladiaci okruh.

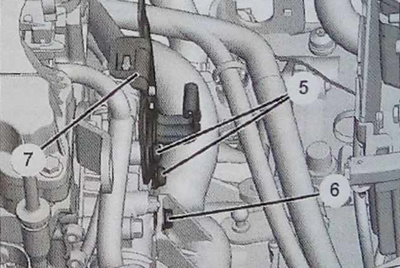

Odvrátiť skrutky (5), skrutka trysky (6) a odstráňte držiak (7).
Odpojte elektrický konektor snímača teploty chladiacej kvapaliny (8).
Pozornosť. Počas demontáže a inštalácie nepoužívajte nástroje, ktoré by poškodili snímač a jeho dosadaciu plochu. Vymeňte snímač, ak spadol alebo silno zasiahol.
Nepoužívajte snímač teploty počas prevádzky ako zarážku alebo ako podperu.
Odstráňte snímač teploty kvapaliny (8).
Odpojte svorku (9) hadicu chladiaceho systému a posuňte rúrku nabok (10) a hadice (11).
Odvrátiť skrutky (12) výstupný blok chladiacej kvapaliny.
Posuňte elektrický zväzok (13).
Odstráňte blok výstupu chladiacej kvapaliny.
