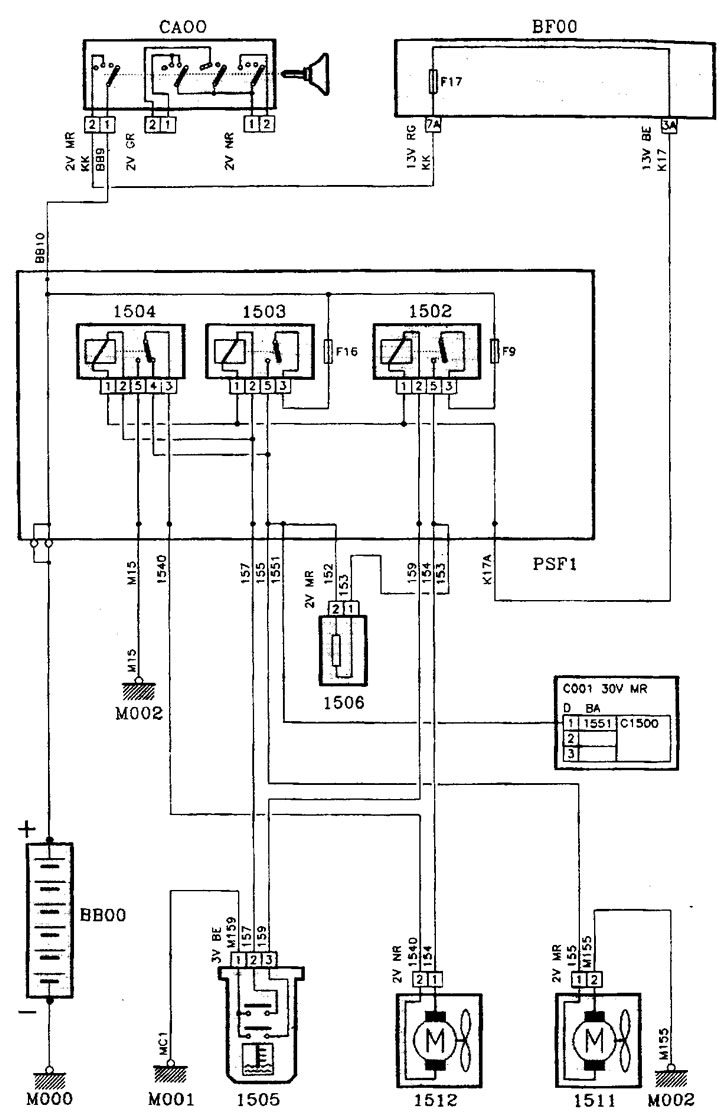

Система охлаждения. Дизельный двигатель объемом 2,1 литра с двумя вентиляторами обдува радиатора (Peugeot Eurovans 806)

Система охлаждения. Дизельный двигатель объемом 2,1 литра с двумя вентиляторами обдува радиатора

Обозначение потребителей сети на схемах находится здесь →

Расположение обозначений на электрических схемах находится здесь →

Оригинал расположен по адресу peugeotbook.ru

Эта статья доступна на английском, болгарском, белорусском, украинском, сербском, хорватском, румынском, польском, словацком, венгерском

Статья проверена редактором: Широков Арсений
