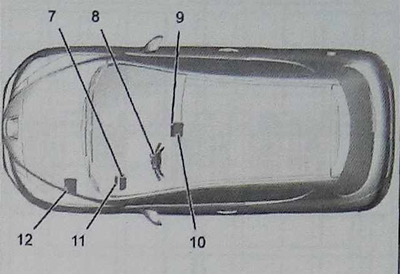

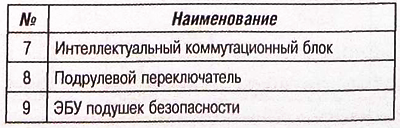

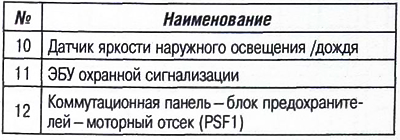

Umiestnenie ECU siete CAN CAR
 |
 |
Sieť CAN CAR spája všetky bezpečnostné uzly.
Rýchlosť prenosu dát 125 Kbps (nízka rýchlosť).
Prenos informácií zostáva konštantný v celej sieti CAN CAR.
Správy sa pravidelne prenášajú cez sieť a každý počítač spracováva svoje vlastné informácie.
Kontrolu sieťového pripojenia a zriadenie napájania "+ CAN" vykonáva spínacia jednotka (BSI 1).
Počítače siete CAN CAR majú vlastnú reguláciu a pripájajú sa k napájaniu podľa prípadu buď "+ CAN", alebo "+ BAT" alebo "+ APC", ktorý pochádza z BSM.
Poznámka: Otvorený obvod jedného z dvoch vodičov alebo skrat medzi vodičmi "CAN CAR High" alebo "CAN CAR Low" vykonáva komunikáciu cez sieť, pričom poskytuje informácie o chybe.

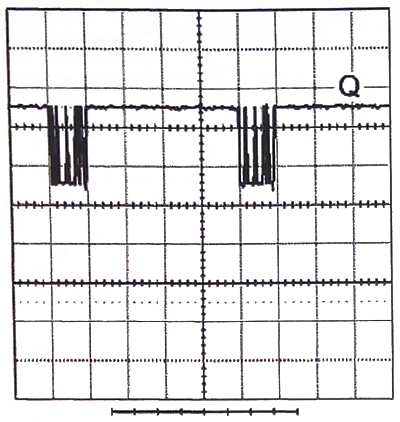

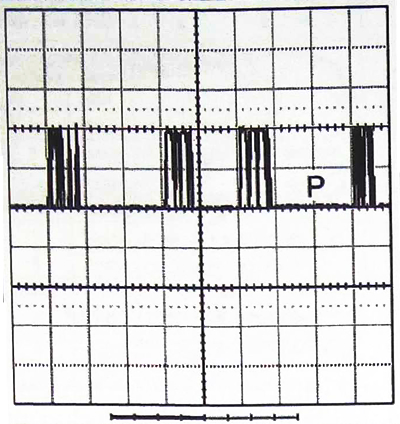

Úroveň napätia CAN CAR (hodnoty osciloskopu)
- "R": CAN CAR High.
- "Q": CAN CAR Low.
Napätie: 2V.
Čas: 1 m/s.
Podmienky testu:
- motor nefunguje;
- zapaľovanie je zapnuté.
Výsledky: Pakety s premenlivými impulzmi predstavujú informácie cirkulujúce na vysokom vedení CAN CAR.
 |
 |
Poznámka: Signál CAN CAR Low dopĺňa signál CAN CAR High.
Nízke úrovne napätia siete CAN CAR:
- nízka úroveň - 1V < U < 1,4 V;
- vysoká úroveň - 4,8 V < U < 5,6 V.
CAN CAR Vysoké úrovne sieťového napätia:
- nízka úroveň - 0 V < U < 0,2 V;
- vysoká úroveň - 3,8 V < U < 4,2 V.
