Spínacia jednotka BSI 1 (Peugeot 207)

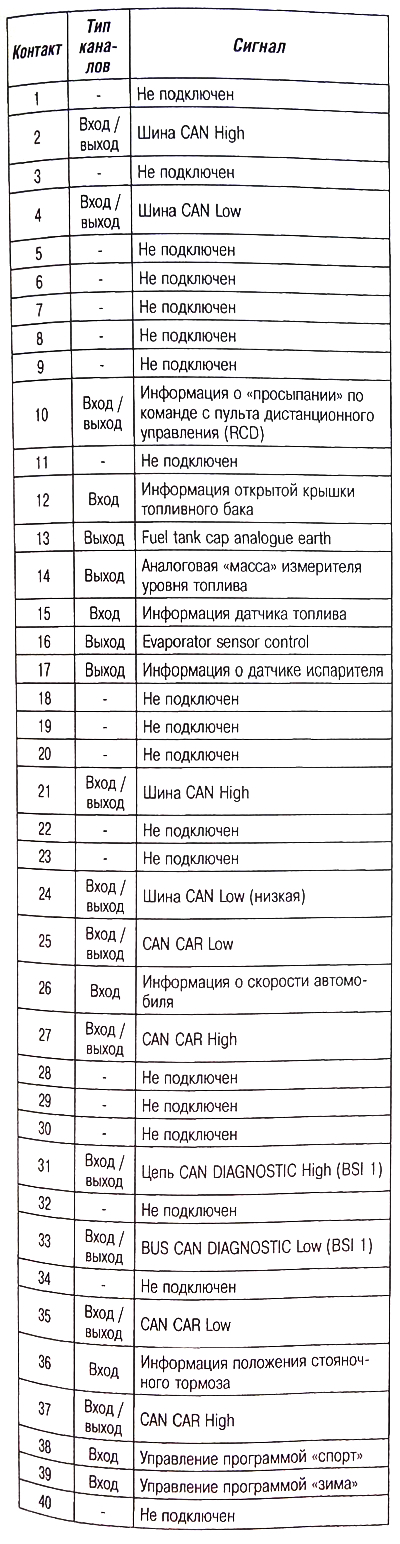

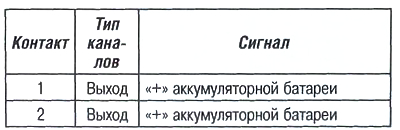

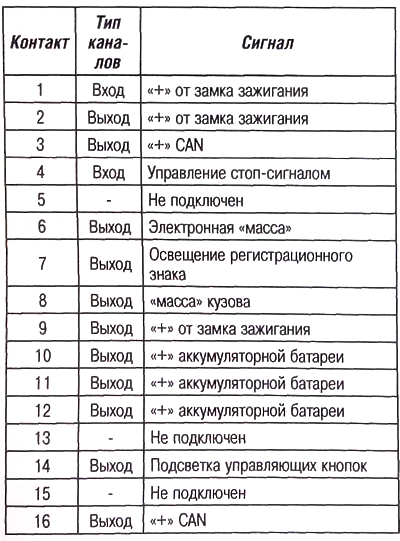

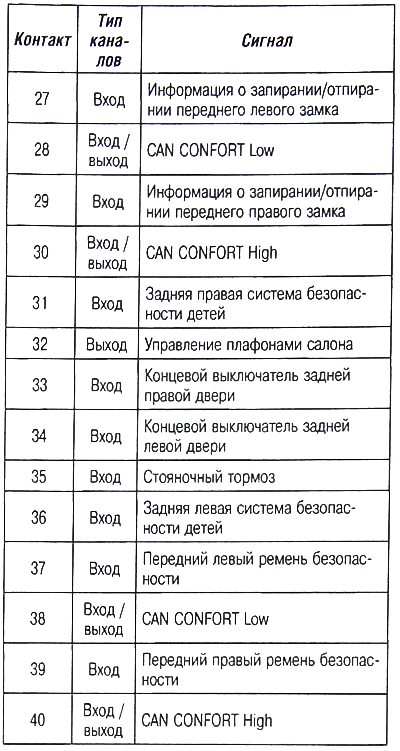

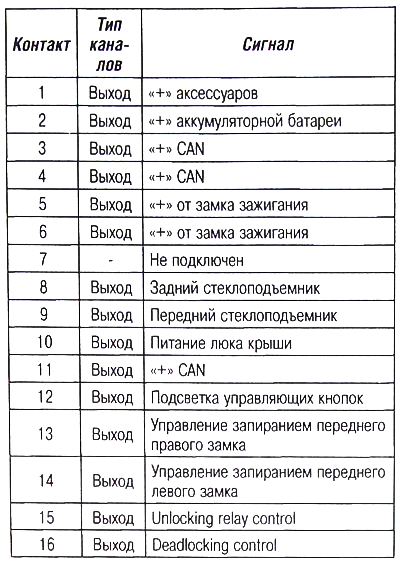

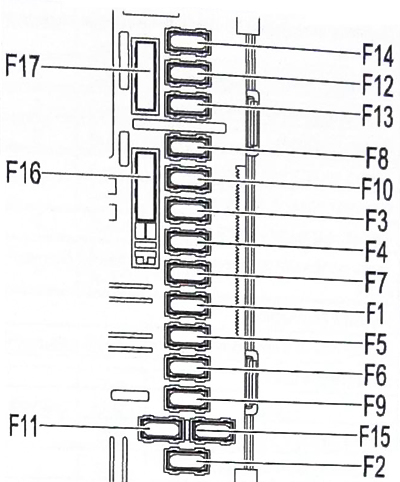

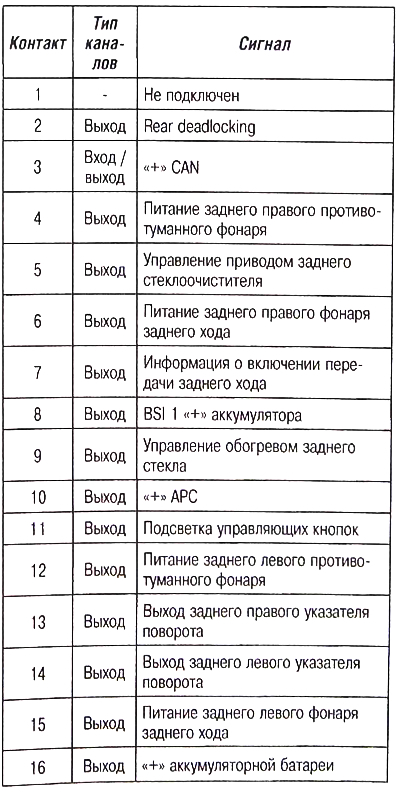

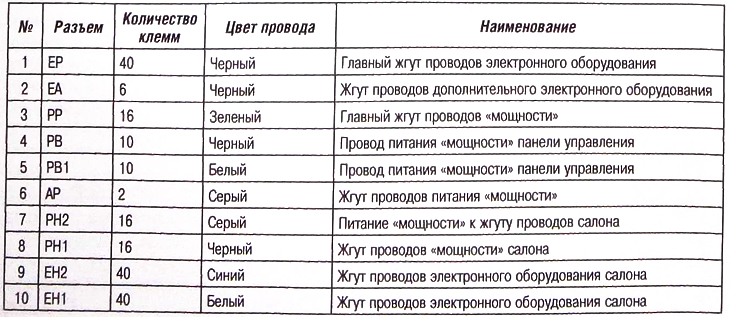

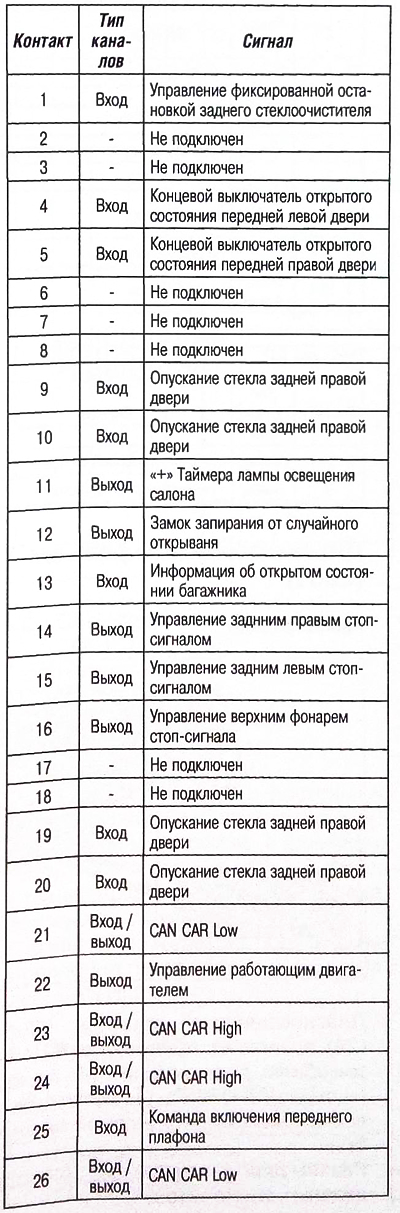

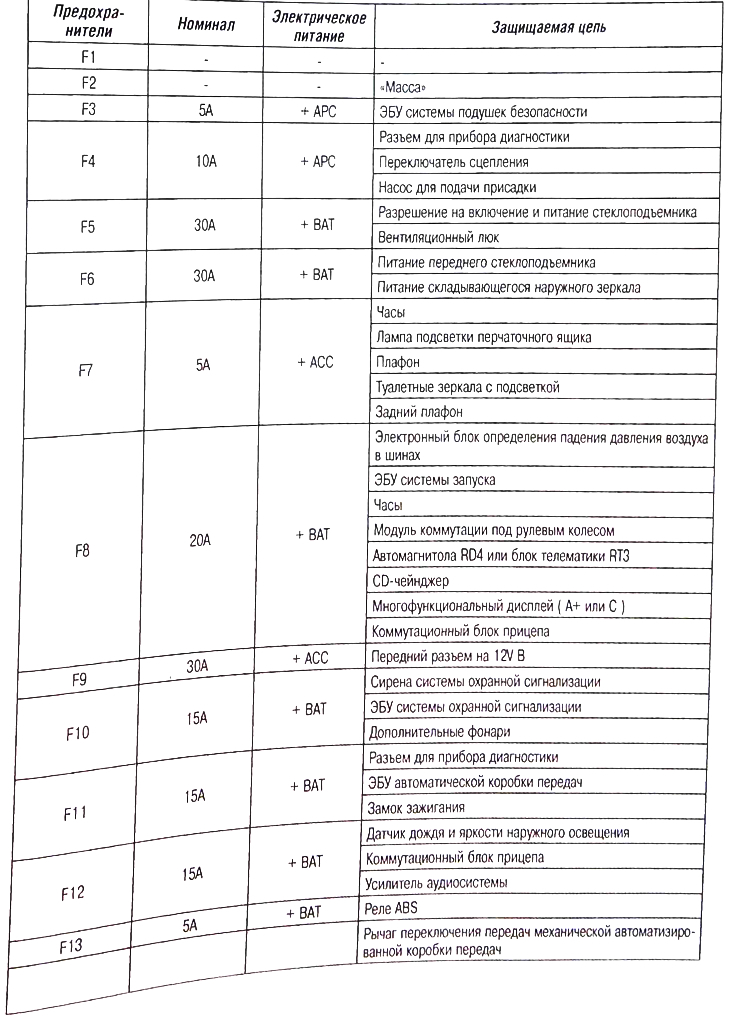

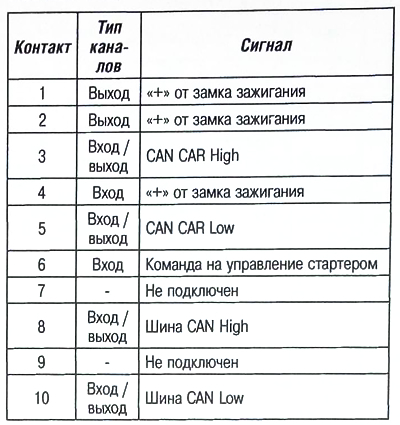

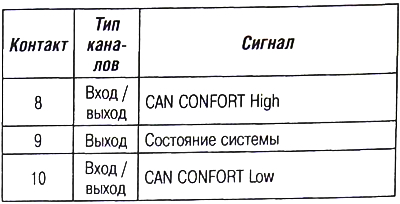

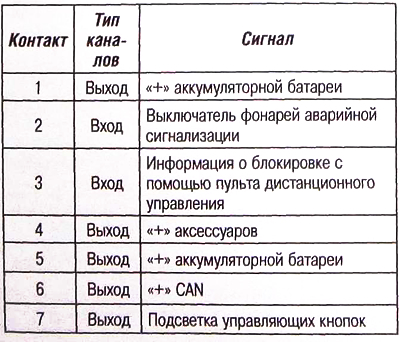

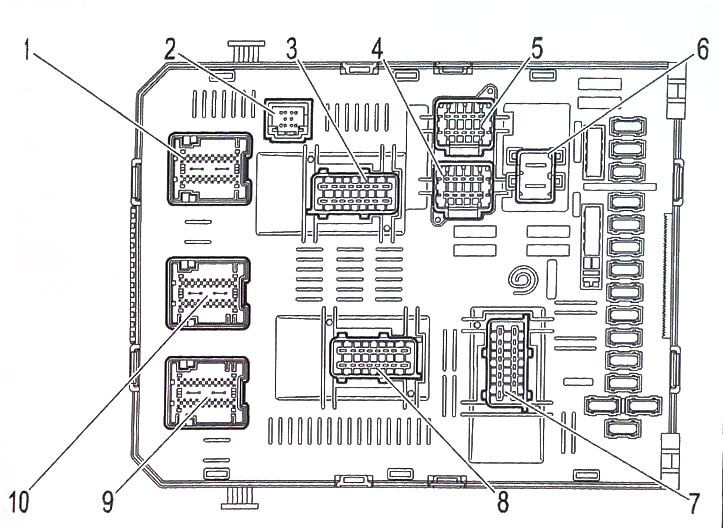

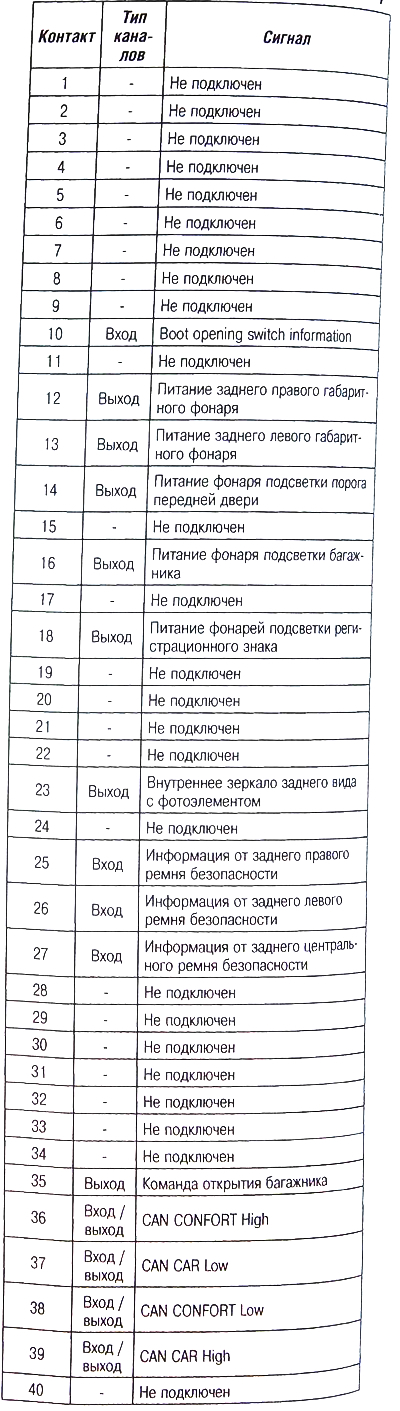

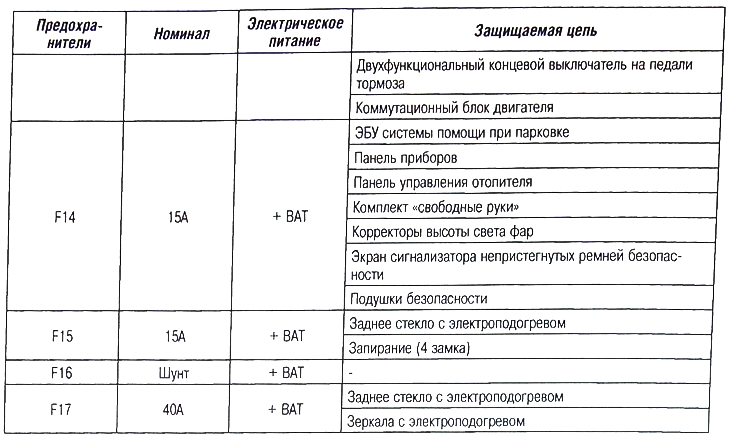

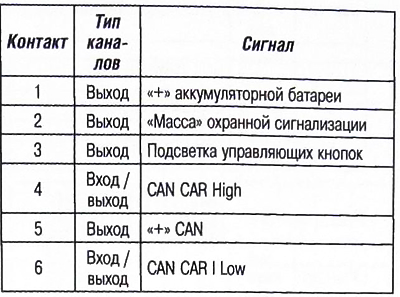

Obsah: Logické rozhranie 🠇 Poistky 🠇 Umiestnenie konektorov 🠇 Priradenie kontaktov elektrického…🠇 EP konektor 🠇 EA konektor 🠇 Konektor EH1 🠇 Konektor PH1 🠇 PH2 konektor 🠇 PP konektor 🠇 PB konektor 🠇 Konektor PB1 🠇 AP konektor 🠇

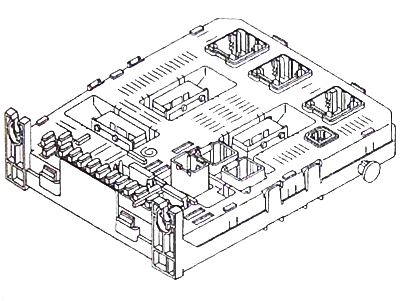

Spínacia jednotka (BSI 1) je hlavná v systéme elektrických zariadení s multiplexnou komunikáciou. Jednotka obsahuje mechanické rozhranie, elektronickú dosku založenú na mikrokontroléroch a logické rozhranie, ktoré vykonávajú nasledujúce funkcie:

prepínanie medzi rôznymi multiplexnými obvodmi;
prepínanie medzi obvodmi tvorenými vodičmi a multiplexnými obvodmi;
diagnostika;
prijímanie informácií zo senzorov;
rozvod a ochrana napájania prvkov spojených s jednotkou BSI 1;
riadenie dialógových protokolov multiplexnej komunikácie.

Logické rozhranie

Softvérové rozhranie spúšťa spustenie BSI 1, riadi mikrokontrolér, ktorý vykonáva funkcie inteligentnej spínacej jednotky a poskytuje vzdialené načítanie softvéru (ovládačov) určených na implementáciu rôznych funkcií siete CAN DIAGNOSTIC:

ovládanie relé stieračov a ostrekovačov čelného skla;
časové oneskorenia smerových svetiel;
rôzne osvetľovacie zariadenia;
výmena informácií s rôznymi sieťami Can, can comfort, can car, can COMMUTE (prepínateľné).
