Konvenčné symboly na elektrickej schéme automobilov s dieselovými motormi s pracovným objemom 2,5 litra vyrobených od roku 1991
| 5 | Predný zapaľovač cigariet |
| 15 | Alternátor |
| 21 | Pravý klaksón |
| 35 | Batéria |
| 40 | Prístrojová doska |
| 50 | Spojovacia krabica |
| 101 | Žhaviace sviečky |
| 152 | Snímač otáčok motora |
| 170 | Snímač frekvencie zábleskov |
| 183 | Spínač ventilátora kúrenia |
| 210 | Spínač svetiel |
| 211 | Ľavý prepínač |
| 212 | Pravý prepínač (stierač) |
| 213 | Spínač parkovacích svetiel |
| 299 | Spínač klaksónu |
| 300 | Spínač zapaľovania |
| 301 | Spínač osvetlenia priehradky v palubnej doske |
| 310 | Kontaktný spínač ľavých dverí |
| 311 | Kontaktný spínač pravých dverí |
| 314 | Spínač cúvacích svetiel |
| 315 | Spínač páky ručnej brzdy |
| 317 | Spínač výstrahy nízkej hladiny brzdovej kvapaliny |
| 319 | Spínač brzdových svetiel |
| 350 | Štartér |
| 384 | Osvetlenie priehradky v palubnej doske |
| 391 | Ľavé osvetlenie evidenčného čísla vozidla |
| 394 | Podsvietenie ovládacieho panela kúrenia |
| 429 | Solenoidový ventil na uzatváranie paliva |
| 484 | Zadné hmlové svetlo |
| 488 | Ľavé predné smerové svetlo |
| 489 | Pravé predné smerové svetlo |
| 490 | Zadné ľavé smerové svetlo |
| 491 | Zadné pravé smerové svetlo |
| 492 | Predné pravé parkovacie svetlo |
| 493 | Ľavé predné parkovacie svetlo |
| 494 | Zadné pravé parkovacie/obrysové svetlo |
| 495 | Ľavé zadné parkovacie/obrysové svetlo |
| 499 | Cúvacie svetlo |
| 500 | Ľavé smerové svetlo |
| 501 | Pravé smerové svetlo |
| 540 | Poistky |
| 588 | Spínač zadných hmlových svetiel |
| 589 | Spínač blikajúceho majáka |
| 650 | Senzor paliva |
| 671 | Spínač tlaku oleja |
| 673 | Zapnite vzduchový filter |
| 674 | Spínač turbodúchadla |
| 694 | Stierač predného čelného skla |
| 720 | Ľavý ventilátor chladiaceho systému |
| 721 | Pravý ventilátor chladiaceho systému |
| 740 | Vnútorné svetlo, ľavé zadné |
| 741 | Pravé zadné vnútorné svetlo |
| 742 | Vnútorné svetlo, stredné |
| 750 | Indikátor opotrebovania ľavej brzdovej doštičky |
| 751 | Indikátor opotrebovania pravej brzdovej doštičky |
| 757 | Čerpadlo ostrekovača čelného skla |
| 765 | Rádio |
| 780 | Napájanie prídavného vykurovania |
| 783 | Diagnostický konektor |
| 786 | Ľavý diaľkový/stretávací svetlomet |
| 787 | Pravý diaľkový/stretávací svetlomet |
| 790 | Motor ventilátora kúrenia |
| 813 | Relé ľavého ventilátora chladenia |
| 814 | Relé pravého ventilátora chladenia |
| 825 | Relé stretávacích svetiel |
| 834 | Relé diaľkových svetiel |
| 835 | Relé alarmu kondenzátu vody vo filtri |
| 859 | Predradník motora ventilátora kúrenia |
| 910 | Snímač teploty chladiacej kvapaliny |
| 914 | Senzor prítomnosti kondenzátu vo filtri |
| 970 | Spínač alarmu teploty chladiacej kvapaliny |
| 971 | Teplotný spínač na radiátore |
| 975 | Spínač teploty oleja |
[Originálna publikácia na webovej stránke: peugeotbook.ru]
| A = | modrá |
| BL = | modrá |
| J = | žltá |
| N = | čierna |
| R = | červená |
| V = | zelená |
| B = | biely |
| G= | sivá |
| M= | hnedý |
| O= | oranžová |
| Ro = | ružová |
| Vi = | fialová |

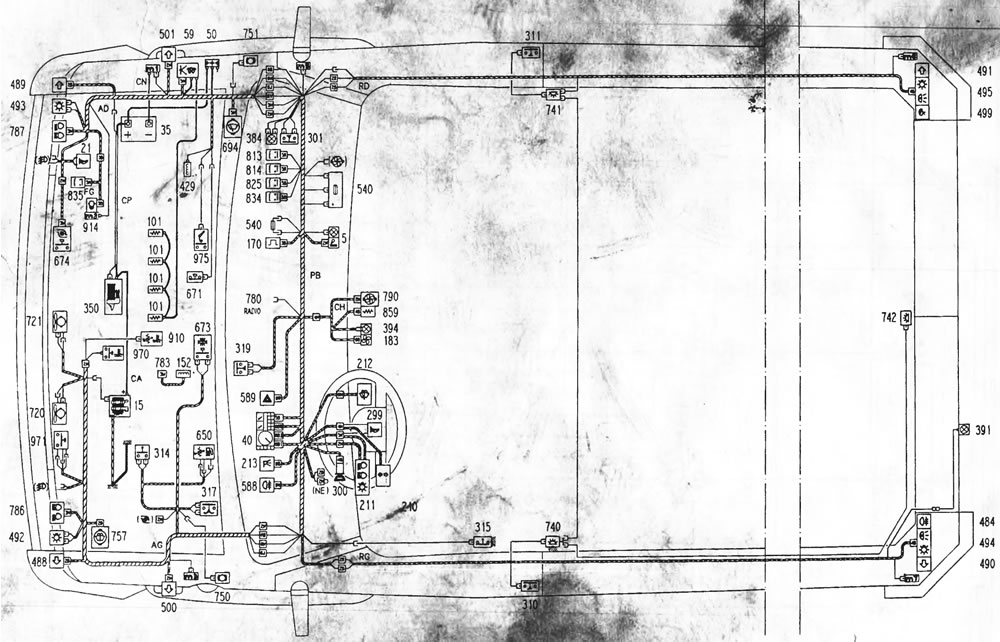

Schéma rozloženia káblových zväzkov zobrazuje umiestnenie káblových zväzkov a približnú polohu spotrebiteľov.

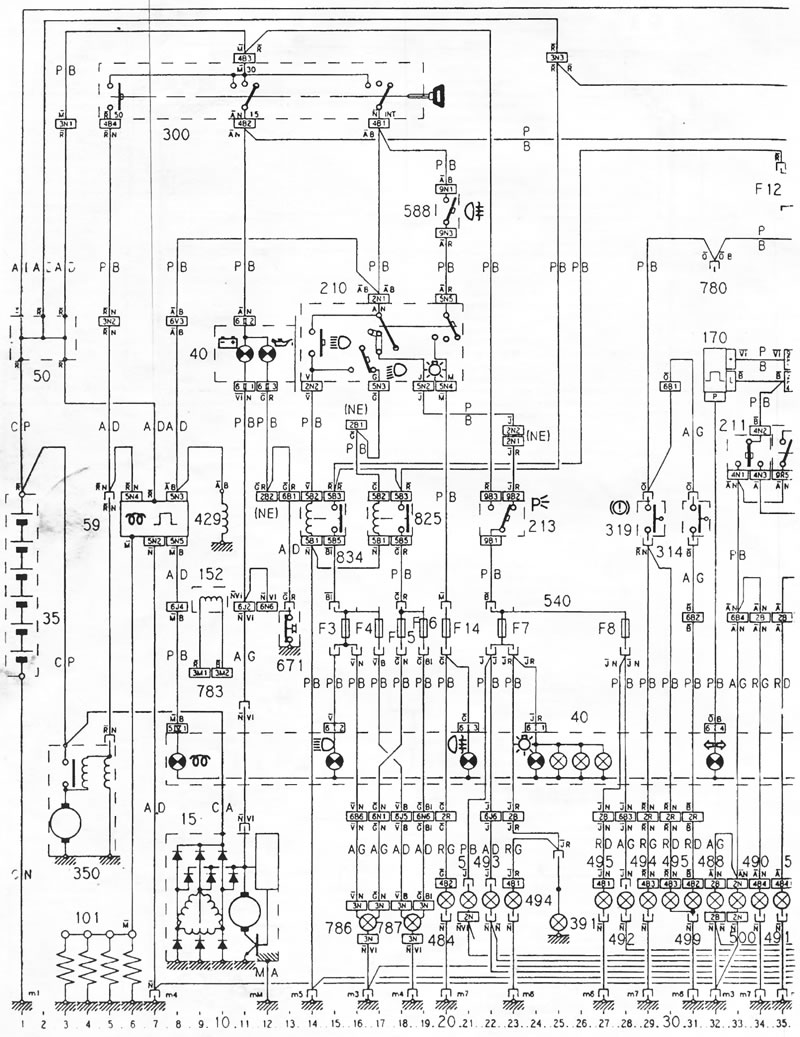

Schéma zapojenia zobrazuje rôzne prúdové obvody v závislosti od ich funkcií. Tieto schémy by sa mali používať pri odstraňovaní porúch elektrických zariadení.
