Konvenčné symboly pre elektrický obvod automobilov s benzínovými motormi vyrobenými od roku 1993
| 5 | Predný zapaľovač cigariet |
| 10 | Distribútor |
| 15 | Alternátor |
| 21 | Pravý klaksón |
| 35 | Batéria |
| 40 | Prístrojová doska |
| 45 | Zapaľovacia cievka |
| 50 | Spojovacia krabica |
| 100 | Zapaľovacie sviečky |
| 150 | Snímač otáčok motora |
| 170 | Snímač frekvencie zábleskov |
| 183 | Spínač ventilátora kúrenia |
| 210 | Spínač svetiel |
| 211 | Ľavý prepínač |
| 212 | Pravý prepínač (stierač) |
| 213 | Spínač parkovacích svetiel |
| 299 | Zoooooo signálu, prepínač |
| 300 | Spínač zapaľovania |
| 301 | Spínač svetiel v priehradke na rukavice |
| 310 | Kontaktný spínač ľavých dverí |
| 311 | Kontaktný spínač pravých dverí |
| 314 | Spínač cúvacích svetiel |
| 315 | Spínače na páke ručnej brzdy |
| 317 | Spínač výstrahy nízkej hladiny brzdovej kvapaliny |
| 319 | Spínač brzdových svetiel |
| 350 | Štartér |
| 384 | Osvetlenie priehradky v palubnej doske |
| 391 | Ľavé osvetlenie evidenčného čísla vozidla |
| 394 | Podsvietenie ovládacieho panela kúrenia |
| 436 | Solenoidový ventil na uzatváranie paliva |
| 484 | Zadné hmlové svetlo |
| 488 | Ľavé predné smerové svetlo |
| 489 | Pravé predné smerové svetlo |
| 490 | Zadné ľavé smerové svetlo |
| 491 | Zadné pravé smerové svetlo |
| 492 | Predné pravé parkovacie svetlo |
| 493 | Ľavé predné parkovacie svetlo |
| 494 | Zadné pravé parkovacie/obrysové svetlo |
| 495 | Ľavé zadné parkovacie/obrysové svetlo |
| 499 | Cúvacie svetlo |
| 500 | Ľavé smerové svetlo |
| 501 | Pravé smerové svetlo |
| 540 | Poistky |
| 588 | Spínač zadných hmlových svetiel |
| 589 | Spínač blikajúceho majáka |
| 650 | Senzor paliva |
| 671 | Spínač tlaku oleja |
| 680 | Zapaľovací modul |
| 694 | Stierač predného čelného skla |
| 720 | Ľavý ventilátor chladiaceho systému |
| 740 | Vnútorné svetlo, ľavé zadné |
| 741 | Pravé zadné vnútorné svetlo |
| 742 | Vnútorné svetlo, stredné |
| 750 | Indikátor opotrebovania ľavej brzdovej doštičky |
| 751 | Indikátor opotrebovania pravej brzdovej doštičky |
| 757 | Čerpadlo ostrekovača čelného skla |
| 765 | Rádio |
| 780 | Napájanie prídavného vykurovania |
| 783 | Diagnostický konektor |
| 786 | Ľavý diaľkový/stretávací svetlomet |
| 787 | Pravý diaľkový/stretávací svetlomet |
| 790 | Motor ventilátora kúrenia |
| 825 | Relé stretávacích svetiel |
| 834 | Relé diaľkových svetiel |
| 859 | Predradník motora ventilátora kúrenia |
| 910 | Snímač teploty chladiacej kvapaliny |
| 970 | Spínač alarmu teploty chladiacej kvapaliny |
| 971 | Teplotný spínač na radiátore |
Označenie farieb vodičov
| A = | modrá |
| B = | biely |
| BL = | modrá |
| G = | sivá |
| J = | žltá |
| M = | hnedý |
| N = | čierna |
| O = | oranžová |
| R = | červená |
| Ro = | ružová |
| V = | zelená |
| Vi = | fialová |
(Informácie skopírované zo zdroja: «PeugeotBook.ru»)

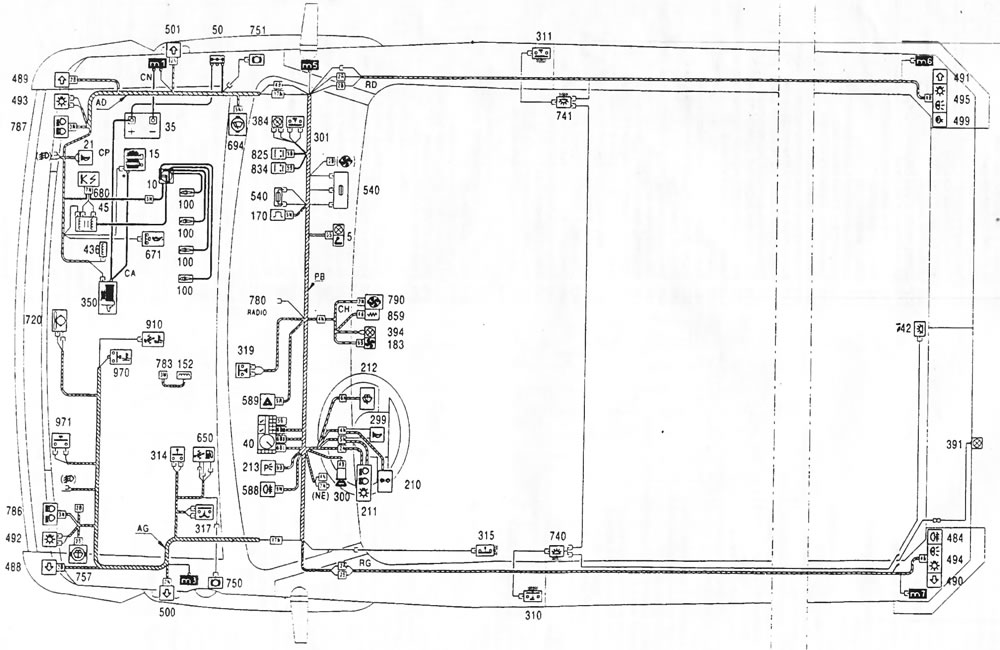

Schéma rozloženia káblových zväzkov zobrazuje umiestnenie káblových zväzkov a približnú polohu spotrebiteľov.

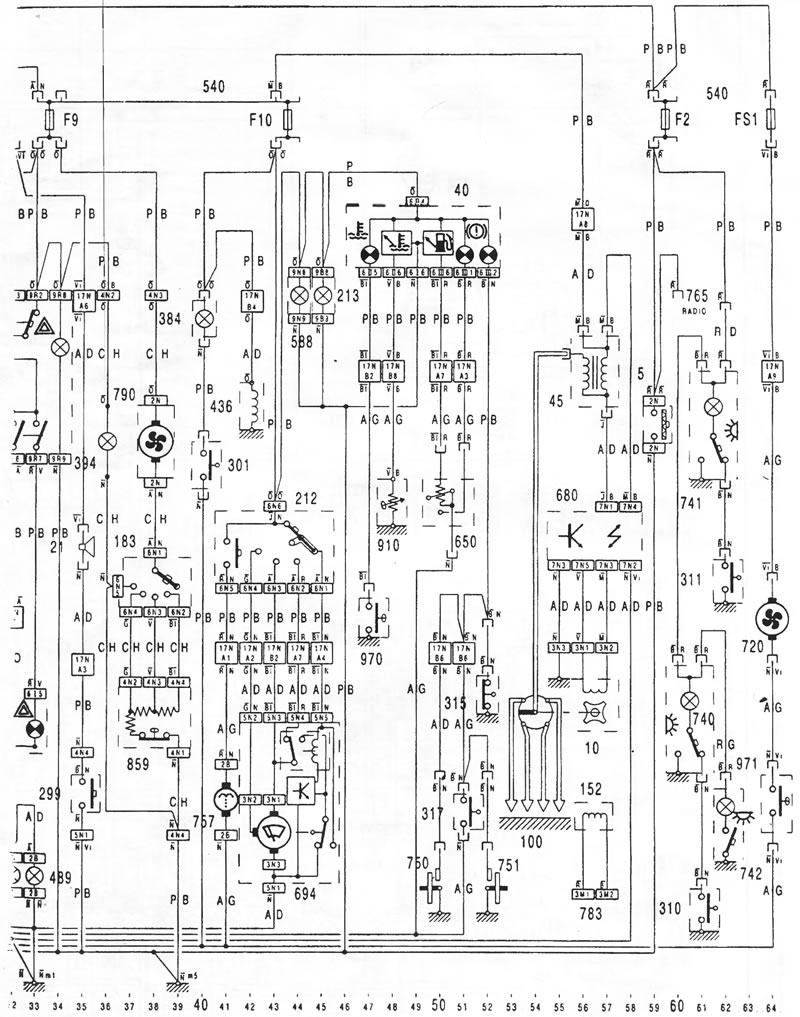

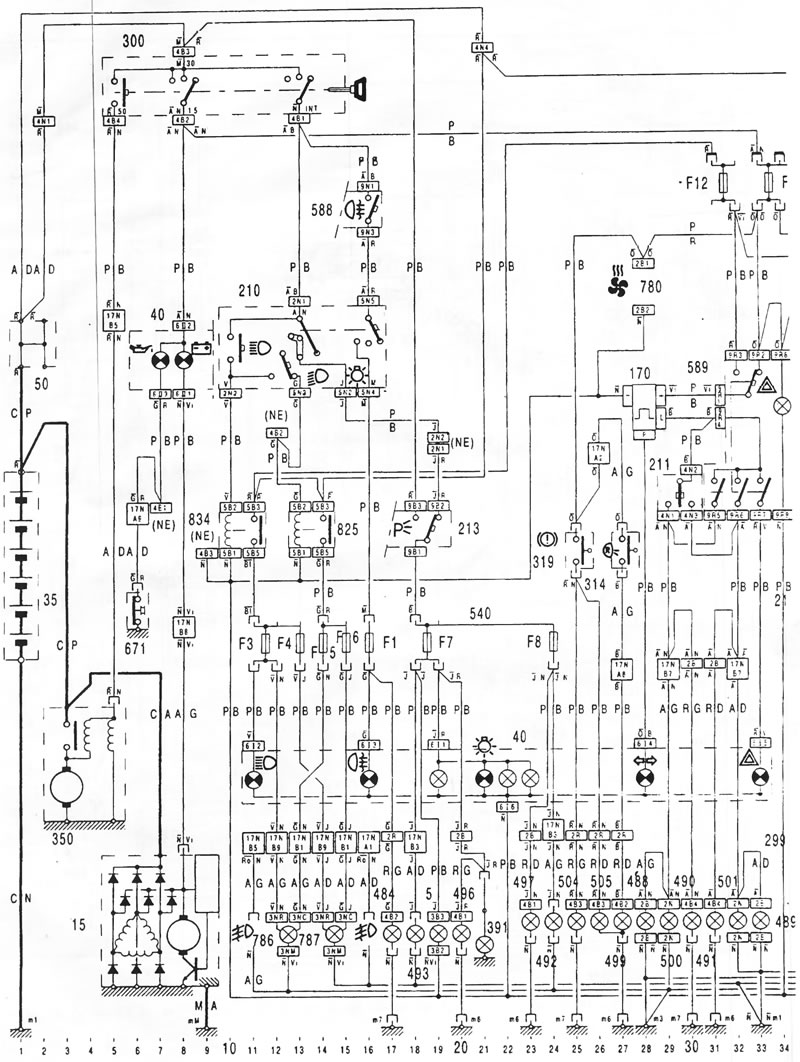

Schéma zapojenia zobrazuje rôzne prúdové obvody v závislosti od ich funkcií. Tieto schémy by sa mali používať pri odstraňovaní porúch elektrických zariadení.
