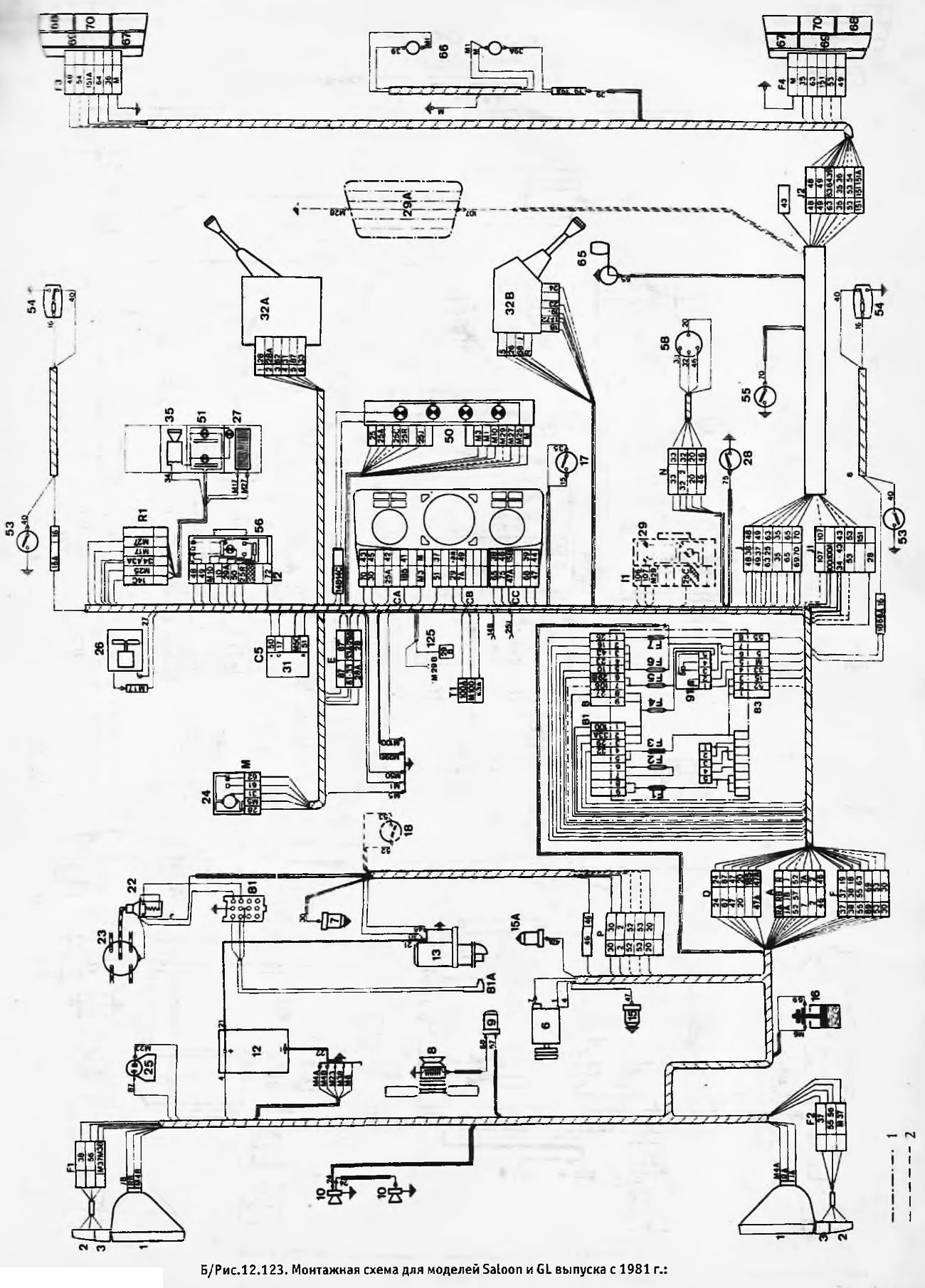

Obr. 12.123. Schéma zapojenia pre modely Sedan a GL vyrobené od roku 1981 (Peugeot 305)

0

Obrázok 12.123. Schéma zapojenia pre modely Sedan a GL vyrobené od roku 1981

Otvoriť väčší obrázok na novej karte »

Otvoriť väčší obrázok na novej karte »

1 Voliteľná výbava pre základný model 305
2 Okrem základného modelu 305

Kľúč k tejto schéme zapojenia sa nachádza tu →

(Zobraziť originál na webovej stránke Peugeotbook.ru)

Tento článok je dostupný na ruský, anglicky, bulharský, bieloruský, ukrajinský, srbský, chorvátsky, rumunský, poľský, maďarský

Článok recenzovaný redaktorom: Ostrovský Fedor
