Регулятор тормозных усилий (Peugeot 306)

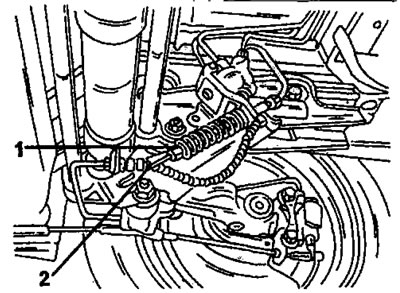

Регулятор тормозных усилий может быть либо в единой конструкции с колесными тормозными цилиндрами, устанавливаются два жестко закрепленных регулятора, либо устанавливается регулятор, чувствительный к загрузке. Регулятор тормозных усилий не может ремонтироваться и при отказе заменяется на новый. После снятия регулятора, чувствительного к загрузке, шланги подключаются в соответствии со схемой на рисунке 295. Регулировка регулятора тормозных усилий производится удлинением или укорочением пружины между регулятором тормозных усилий и креплением на заднем мосту поворотом регулировочной гайки на конце пружинной тяги. Расположение регулятора представлено на рисунке 296.

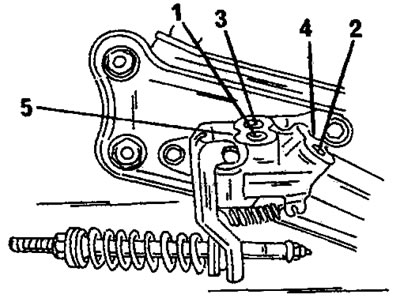

Рис. 295. Подключение регулятора тормозных усилий, чувствительного к загрузке. 1. Вход тормозной жидкости, левое заднее колесо; 2. Выход тормозной жидкости, левое заднее колесо; 3. Вход тормозной жидкости, правое заднее колесо; 4. Выход тормозной жидкости, правое заднее колесо; 5. Регулятор тормозных усилий
