Кожухи рулевой колонки
Снятие
1. Выверните три винта крепления нижнего кожуха.

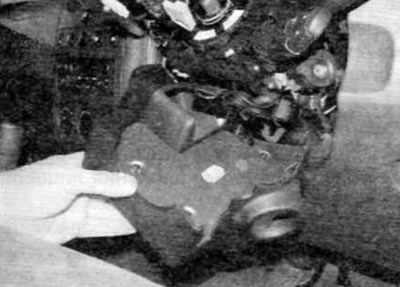

2. Снимите нижний кожух, затем приподнимите и снимите верхний кожух (рис. 31.2).
Рис. 31.2. Снимите нижний кожух рулевой колонки, а затем приподнимите и снимите верхний кожух
Установка
3. Установка выполняется в последовательности, обратной снятию.
(Оригинал текста находится на: PEUGEOTBOOK.ru)
Щиток приборов
4. Обратитесь к главе 12.
Многофункциональный дисплей
5. Обратитесь к главе 12.
Центральные секции лицевой панели
Снятие

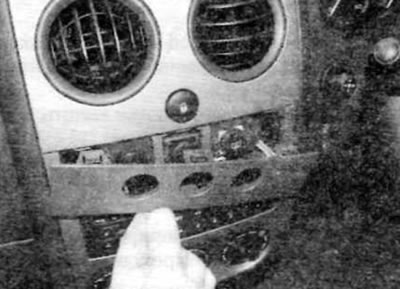

6. Аккуратно снимите обрамление многофункционального дисплея с лицевой панели (рис. 31.6).
Рис. 31.6. Аккуратно снимите обрамление многофункционального дисплея с лицевой панели

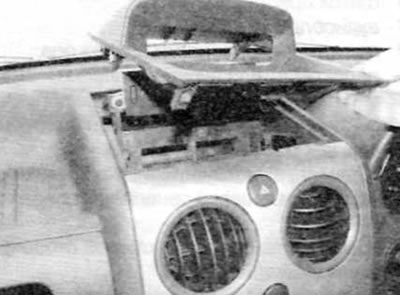

7. Аккуратно снимите центральную панель переключателей с лицевой панели, чтобы отпустить верхние фиксаторы (рис. 31.7).
Рис. 31.7. Аккуратно снимите центральную панель переключателей с лицевой панели, чтобы отпустить верхние фиксаторы
8. Снимите аудиоблок, как описано в главе 12.

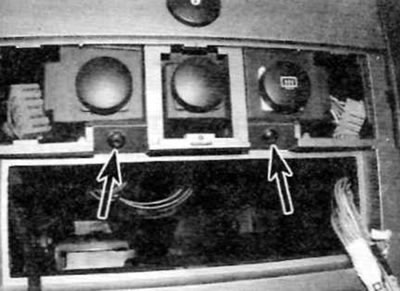

9. Выверните два винта над проемом для аудиоблока (рис. 31.9).
Рис. 31.9. Выверните два винта (отмечены стрелками) над проемом для аудиоблока

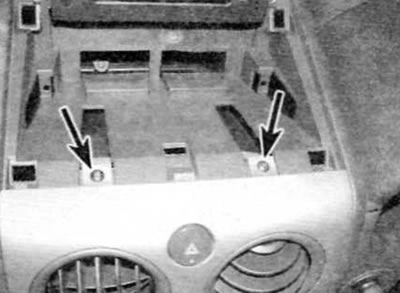

10. Выверните два винта в проеме для многофункционального дисплея (рис. 31.10).
Рис. 31.10. Выверните два винта (отмечены стрелками) в проеме для многофункционального дисплея

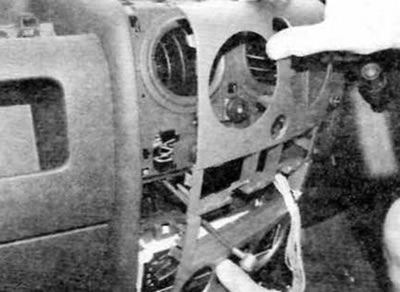

11. Аккуратно снимите центральную панель с лицевой панели, чтобы отпустить боковые фиксаторы, и снимите панель с автомобиля (рис. 31.11).
Рис. 31.11. Аккуратно снимите центральную панель с лицевой панели, чтобы отпустить боковые фиксаторы
Установка
12. Установка выполняется в последовательности, обратной снятию.
Лицевая панель в сборе
Примечание. Это сложная операция, требующая снятия множества элементов и узлов и рассоединения множества электрических разъемов. Соответствующим образом отметьте расположение всей отсоединяемой электропроводки или прикрепите к разъемам метки, чтобы избежать путаницы при установке.
Снятие
13. Отсоедините провод «массы» от аккумулятора (см. «Отсоединение аккумулятора»).
14. Снимите панель решетки капота, как описано в параграфе 24.
15. Снимите электродвигатель и рычажный механизм стеклоочистителя, как описано в главе 12.
16. Через проем для панели решетки капота отверните три гайки крепления лицевой панели к перегородке.
17. Сдвиньте передние сиденья до упора назад. Установите рулевое колесо в положение «прямо вперед» и заблокируйте замок рулевой колонки.
18. Снимите кожухи рулевой колонки и верхнюю секцию лицевой панели, как описано выше в этом параграфе.
19. Снимите панели отделки передних стоек кузова, как описано в параграфе 28.
20. Снимите центральную консоль, как описано в параграфе 29.
21. Снимите нижние крышки из-под лицевой панели на обеих сторонах.
22. Снимите рулевое колесо, как описано в главе 10.
23. Снимите следующие элементы, как описано в главе 12:
- а) щиток приборов:
- б) аудиоблок;
- в) подушку безопасности пассажира:
- г) переключатели рулевой колонки;
- д) многофункциональный дисплей.
24. Снимите все переключатели лицевой панели, как описано в главе 12.
25. Снимите высокочастотные динамики с верхней части лицевой панели, как описано в главе 12.
26. Выверните болты на каждой стороне по краям лицевой панели.
27. Выверните два верхних винта в каждом углу блока управления отопителем/ вентиляцией.
28. С помощью маленькой отвертки отпустите стопорную лапку внизу в центре блока управления и снимите блок с лицевой панели.
29. Поверните блок управления вверх, насколько позволяет место, а затем отпустите фиксаторы и отсоедините тросы управления от блока. Отметьте расположение тросов, чтобы обеспечить правильность установки.
30. Рассоедините электрический разъем на тыльной стороне блока управления, а затем снимите блок.
31. Выверните все болты/ винты крепления лицевой панели.
32. Снимите крышку коробки плавких предохранителей и высвободите коробку плавких предохранителей/реле из элементов крепления в лицевой панели.
33. Выверните болт и высвободите ручку открытия капота.
34. Отсоедините или отпустите все оставшиеся элементы крепления лицевой панели.
35. Вдвоем с помощником приподнимите лицевую панель над местом установки и сдвиньте ее назад. После появления достаточного пространства рассоедините все электрические разъемы лицевой панели, отметив для себя положение их установки. Отметьте для себя разводку жгута электропроводки и высвободите ее из различных зажимов.
36. Убедитесь в том. что все необходимые элементы отсоединены и сдвинуты в сторону, а затем снимите лицевую панель с автомобиля.
Установка
37. Установка выполняется в последовательности. обратной снятию. Правильно состыкуйте все электрические разъемы и надежно затяните соответствующие болты/гайки.
