Премахване и монтиране на шайба и съединител на компресора на климатика (Peugeot 207)

Премахване

Изключете батерията.

Свалете компресора на климатика.

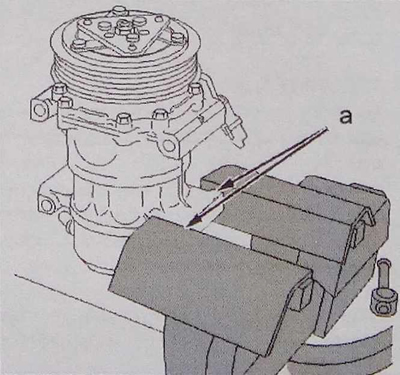

Поставете компресора на климатика в менгеме в зона "а".

Внимание. Монтирайте предпазителя върху челюстите на менгемето.

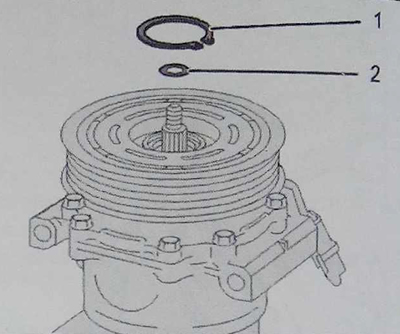

Премахване:

• задвижваща ролка на компресора на климатика;
• задържащ пръстен (1);
• регулиращи шайби (2).

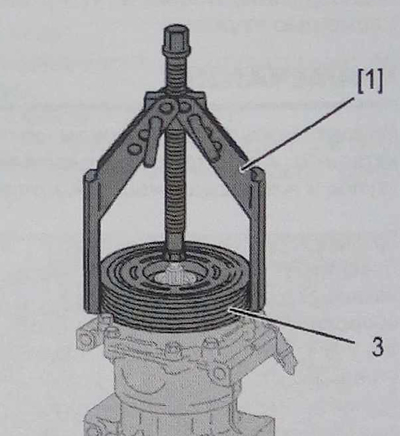

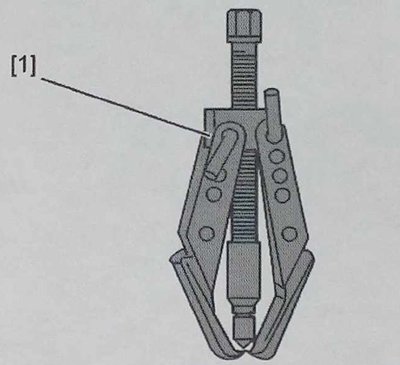

Инсталирайте инструмента [1] и го използвайте, за да свалите шайбата (3).

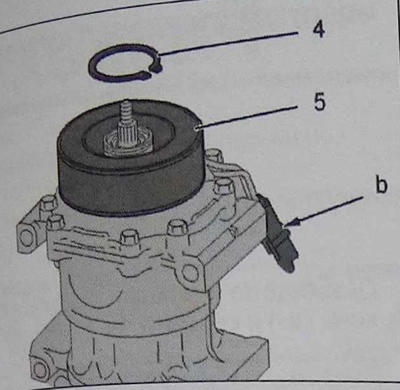

Свалете задържащите пръстени (4).

Внимание. Маркирайте позицията на индукционната бобина (5) по отношение на компресора на климатика.

Преместете индукционната бобина (5) на компресора на климатика.

Освободете електрическия конектор "b" от монтажа му.

Отстранете индукционната бобина (5).

Монтиране

Инсталирайте електрическия конектор "b" в стойката.

Инсталирайте индукционната бобина (5).

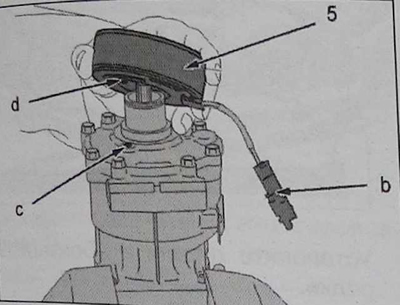

Забележка: Проверете дали издатината "d" и гнездото "c" съвпадат.

Поставете задържащия пръстен (4) (проверете дали задържащият пръстен (4) е правилно монтиран в своя жлеб).

Монтирайте ролката на компресора на климатика (3).

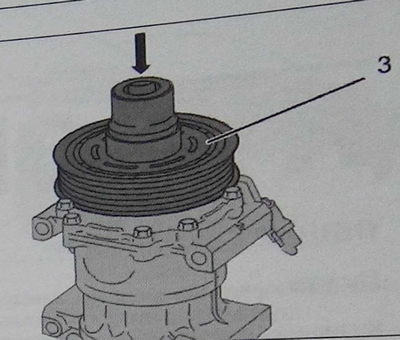

Монтирайте ролката на компресора на климатика (3), като използвате плъзгач, докато спре.

Инсталирайте:

• задържащ пръстен (1) (проверете дали задържащият пръстен (1) е правилно монтиран в жлеба си);
• регулиращи шайби (2);
• задвижваща ролка на компресора на климатика.

Монтирайте компресора на климатика.

Свържете батерията.
