Премахване и монтиране на контролния панел (Peugeot 207)

Премахване

Изключете батерията.

Премахнете следните елементи:

• централна конзола;
• кормилна колона;
• въздушна възглавница за коленете на водача (ако е инсталиран);
• жабката;
• вентилационни решетки;
• инструментална група;
• централната част на контролния панел;
• горната част на контролния панел.

Премахване:

• скоби (1);
• шумопоглъщащо покритие под таблото (2);
• скоби (3) (от всяка страна);
• облицовъчни обвивки (4).

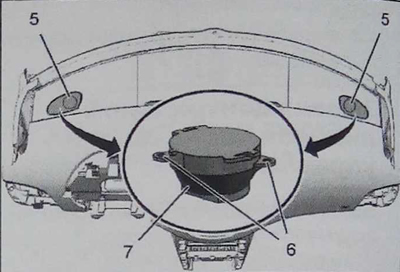

Свалете решетката на предния високоговорител (5).

Разхлабете болтовете (6).

От всяка страна изключете конектора от високоговорителя и отстранете предния високоговорител (7).

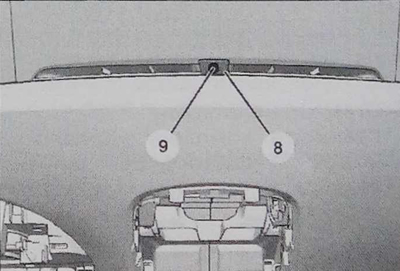

Свалете обтекателя (8)*.



Изключете конектора от сензора за външна светлина (9)*.

Отстранете щепсела и модула на сензора за околна светлина*.

Забележка: *В зависимост от опцията за конфигурация.

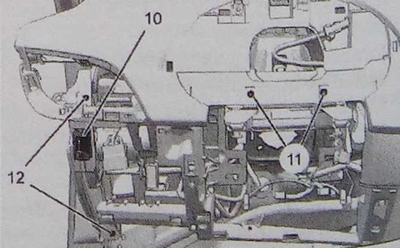

Разкачете регулатора на обхвата на фаровете (10).

Изключете конектора от регулатора.

Свалете регулатора на обхвата на фаровете (10).

Разхлабете болтовете (11) и (12) (от всяка страна).

Оригинална публикация на уебсайта: peugeotbook.ru

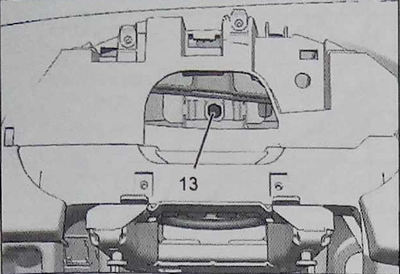

Развийте болта (13).

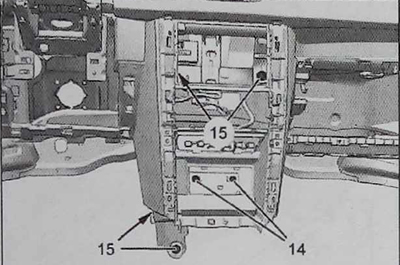

Развийте болтовете (14) и (15).





Разхлабете болтовете (16) (от всяка страна).

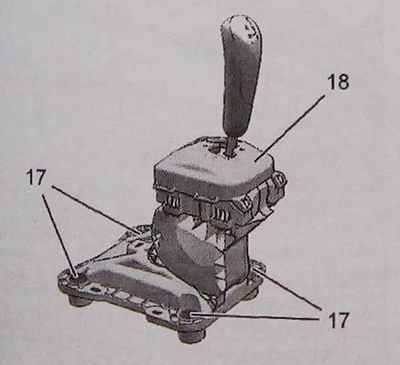

Разхлабете болтовете (17).

Свалете задвижващия модул на скоростния лост (18).





Преместете настрани електрическите кабелни снопове.

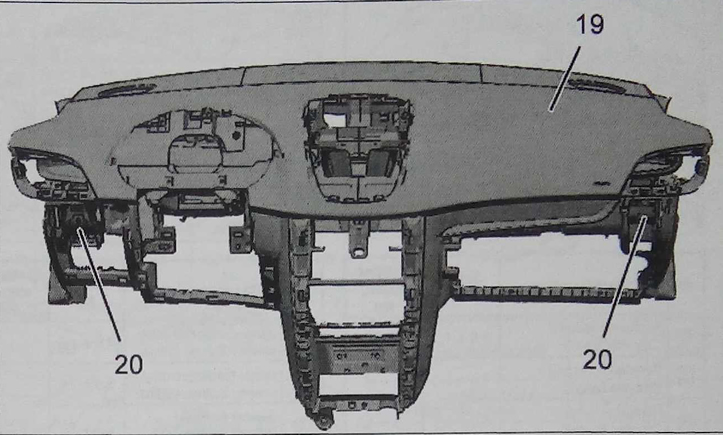

Свалете модула на контролния панел (19) и напречната греда (20).

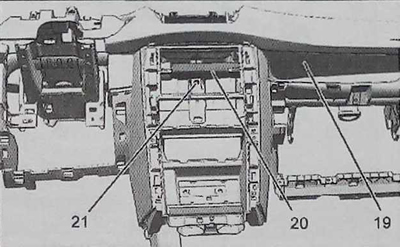

Разхлабете болта (21) и свалете въздушната възглавница за пътника.



Издърпайте и свалете контролния панел (19).

Монтиране

Монтирайте частите в обратен ред.

Затегнете:

• болтове (6 - 11 - 12 - 14 - 21) с въртящ момент 3 Nm;
• болтове (17) с въртящ момент от 8 Nm;
• болтове (13-15-16) с въртящ момент 10 Nm.
