Съдържание: Жълт 20-пинов електрически конектор…🠇 Черен 6-пинов електрически конектор 🠇 Кафяв 6-пинов електрически конектор 🠇

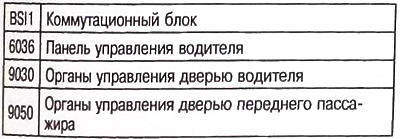

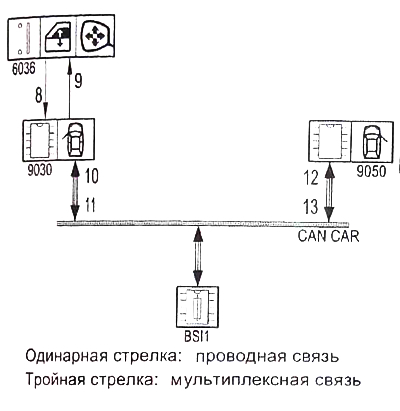

Блокова схема на повдигане на прозореца на шофьорската врата

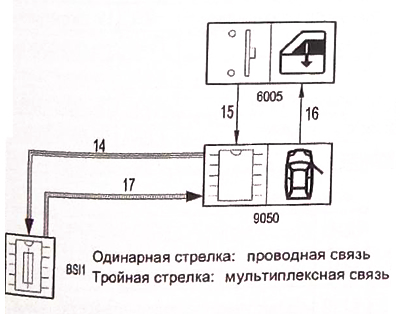

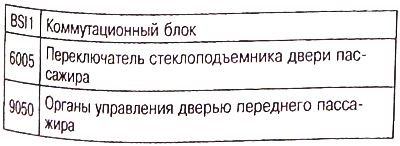

Блокова схема на повдигача на прозореца на пътническата врата
 |
 |

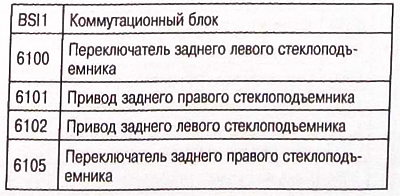

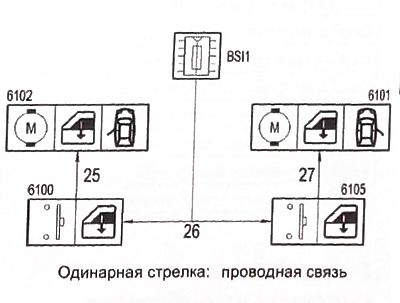

Блокова схема на повдигачи на задното стъкло

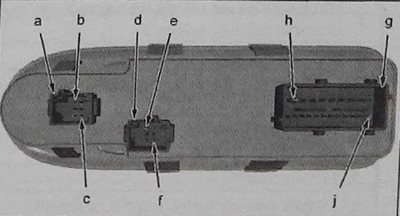

Конектори на панела за управление на електрическия прозорец от страната на водача и огледалото
Черен 6-пинов електрически конектор "a":
- "b" — щифт 6;
- "c" - изход 1.
Кафяв 6-пинов електрически конектор "d":
- "e" - изход 6;
- "f" — щифт 1.
Жълт 20-пинов електрически конектор "g";
- "h" — щифт 1;
- "j" — щифт 20.

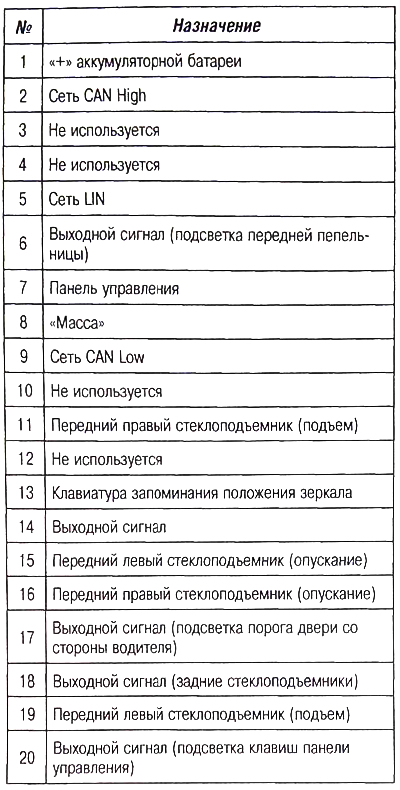

Жълт 20-пинов електрически конектор "g"

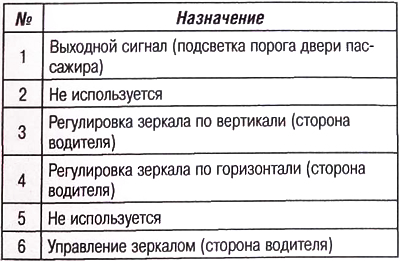

Черен 6-пинов електрически конектор
Кафяв 6-пинов електрически конектор
