Диагностика на системи за управление на отварящи се елементи на купето (Peugeot 207)

Контролът на отварящите се елементи на автомобила включва заключване/отключване на предните и задните врати и вратата на багажника.

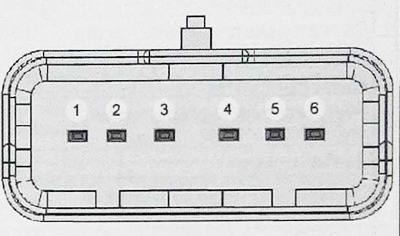

Разпределение на щифтовете на 6-пиновия конектор:

• 1 - "маса";
• 2 - сигнално заключени врати / активирана система за безопасност на децата*;
• 3 - сигнал за отворена врата / дезактивирана система за безопасност на детето*;
• 4 - заключващ двигател;
• 5 - Заключващ мотор / суперблокиращ мотор;
• 6 - електродвигател със суперзаключване (в зависимост от версията).

Електрически характеристики

Номинален ток: 5 mA.


Максимална стойност: 100 mA.

Максимален ток (отворен краен изключвател): 10 mA при 12 V.

(Оригиналът се съдържа на портала: «peugeotbook.ru»)

Съпротива (отворен краен изключвател): повече от 100 000 ома.

Съпротива (крайният изключвател е затворен): 0 ома.
