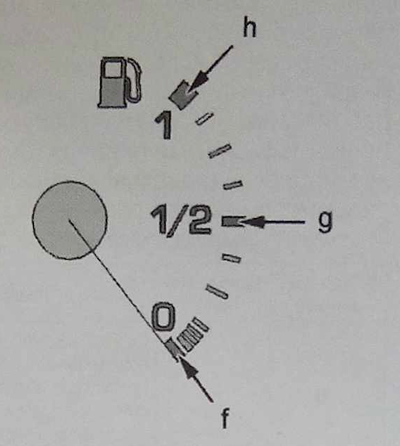

Манометър за гориво:
f - 0 литра;
g - 25 литра;
ч - 50 литра.
Когато се запали, стрелката може да се колебае от 1 до 3 секунди, преди да достигне фиксирана позиция.
Фаза на работа на автомобила без движение
11 секунди след изключване на запалването нивото на горивото се измерва и записва. Нивото, показано на арматурното табло, също се регистрира. При повторно включване на запалването нивото на горивото се измерва отново.
Ако измерената стойност се различава от стойността, получена при последното изключване на запалването, ECU приема, че е извършено зареждане с гориво и взема предвид новото количество гориво.
Ако стойностите са идентични, ECU приема последната стойност, показана на арматурното табло.
Фаза на работа на превозното средство по време на шофиране
ECU определя нивото на горивото, което да се показва на дисплея в зависимост от:
- от разхода на гориво от компютъра на двигателя;
- от информация от сензора за ниво на гориво.
Предупреждение за минимално ниво на гориво
Предупрежденията за минимално ниво на гориво (аларми, звукови сигнали, съобщения) се подават, когато нивото на горивото е под 5 литра.
Авариен режим
В случай на мрежова грешка или невалидна стойност, получена от арматурното табло, показалецът отива на нула 5 секунди след възникване на грешката. През този период дисплеят показва последната получена стойност.
