Sadržaj: Uklanjanje 🠇 Montaža 🠇
Napomena: Tijekom instalacije moraju se koristiti novi O-prstenovi.
Uklanjanje
1. Odspojite kabel za uzemljenje s akumulatora (pogledajte "Odspajanje baterije").
2. Uklonite sklop pročistača zraka i kanale za usis zraka kako je opisano u poglavlje 4B.
3. Otpustite stezaljku i odvojite vakuumsko crijevo od pumpe.
(Izvornik možete pronaći na stranici: peugeotbook.ru)
4. Odvrnite tri vijka/matice (s podloškama) koje pričvršćuju pumpu na lijevi kraj glave cilindra, a zatim uklonite pumpu zajedno s dva brtvena prstena. Odbacite O-prstenove; prilikom instalacije treba koristiti nove. Na modelima od 2,0 l provjerite stanje mrežastog filtera na stražnjoj strani pumpe i po potrebi ga zamijenite.
Montaža
5. Ugradite nove O-prstenove u utore na pumpi, zatim poravnajte pogonski nastavak s utorom na kraju bregastog vratila i ugradite pumpu na glavu cilindra. Pazite da ne pomaknete brtvene prstenove (slika 21.5).

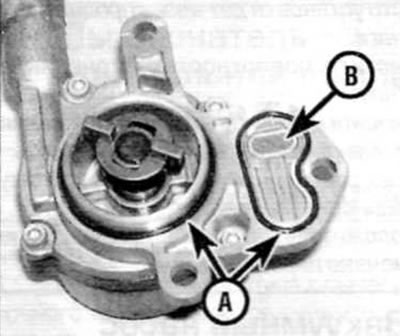

Slika 21.5. Položaj brtvenog prstena (A) i mrežastog filtera (B) vakuumske pumpe
6. Uvrnite vijke/matice (ne zaboravite na perilice rublja) nosače pumpe i zategnite ih navedenim momentom pritezanja.
7. Spojite vakuumsko crijevo na pumpu i zategnite njegovu stezaljku.
8. Ugradite sklop pročistača zraka i kanale za usis zraka kako je opisano u poglavlju 4B ili 4B, a zatim spojite bateriju.
