Uklanjanje
1. Odspojite sajlu gasa s grebena na kućištu leptira za gas ili od senzora položaja papučice gasa, a zatim izvucite kućište sajle iz odgovarajuće gumene ušice na nosaču. Uklonite opružnu kopču s kućišta kabela (slika 3.1).

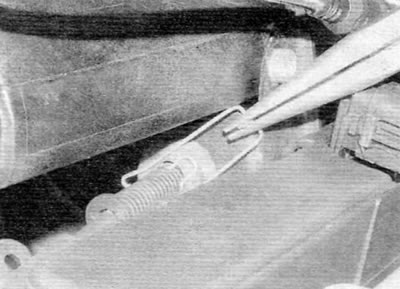

Slika 3.1. Uklonite opružnu kopču s kućišta sajle gasa
Izvor se nalazi na web stranici peugeotbook.ru
2. Pratite kabel cijelom njegovom duljinom i otpustite ga redom iz svih stezaljki ili vezica, pazeći na to kako je postavljen.
3. Unutar vozila uklonite poklopac kutije s osiguračima i donji dio obloge ispod vozačeve strane.
4. Posegnite ispod prednje ploče, stisnite kraj kabela i odvojite kabel s vrha papučice gasa. Ako je primjenjivo, uklonite kopču za pričvršćivanje brtve pregrade.
5. Zavežite komad ribarske linije na kraj užeta.
6. Idite u motorni prostor, otpustite brtvenu ušicu kabela s pregrade i uklonite kabel. Kad se pojavi kraj užeta, odvežite konop i ostavite ga na mjestu; može se koristiti za uvlačenje kabela tijekom instalacije.
Montaža
7. Zavežite ribarsku liniju na kraj užeta, a zatim pomoću ribarske linije provucite uže kroz pregradu. Kad se pojavi kraj kabela, odvežite ribolovnu liniju i spojite kabel na pedalu. Ako je primjenjivo, ugradite stezaljku pregradne ušice.
8. Radeći sa strane motornog prostora, pravilno pričvrstite plašt kabela u ušicu pregrade, zatim ispravno usmjerite kabel i pričvrstite ga cijelom duljinom pomoću odgovarajućih stezaljki i vezica.
9. Provucite kućište kabela kroz ušicu u nosaču i spojite kabel na senzor položaja papučice gasa ili papučice gasa. Podesite položaj kabela kako je opisano u nastavku.
Podešavanje
10. Uklonite opružnu kopču s kućišta sajle gasa (slika 3.1). Pomaknite greben gasa ili senzor položaja u krajnji položaj i pažljivo izvucite kabel iz odgovarajućeg ušnog prstena dok se ne ukloni sav labavi položaj.
11. Dok držite kabel u ovom položaju, ugradite opružnu kopču u posljednji otvoreni utor na plaštu kabela prije gumene brtvene ušice. Nakon što je stezaljka postavljena i plašt kabela otpušten, kabel bi trebao imati samo mali zazor.
12. Neka pomoćnik pritisne papučicu gasa i provjeri pomiče li se greben gasa ili senzor položaja u potpuno otvoreni položaj i glatko vraća li se u granični položaj.
