2. Scoateți bateria și tava acesteia, precum și suportul care o ține.

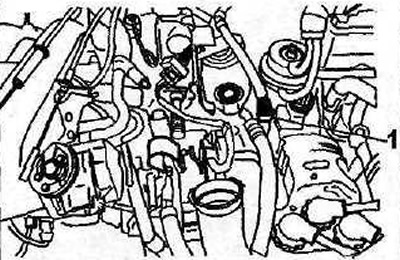

3. Deconectați ștecherul 1 (vezi ilustrația).
4.3 Deconectați ștecherul 1
4. Goliți uleiul de transmisie.

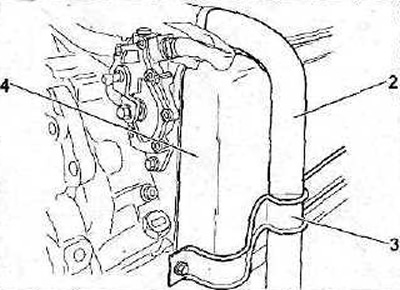

5. Eliberați furtunul 2 din dispozitivul de fixare 3 (vezi ilustrația).
4.5 Eliberați furtunul 2 de pe suportul 3
6. Scoateți capacul de protecție 4 pentru a avea acces la modulator (vezi ilustrația 4.5).

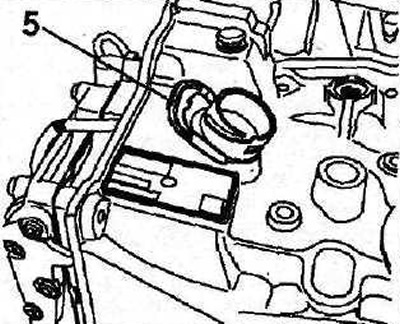

7. Scoateți inelul de reținere 5 (vezi ilustrația)
4.7 Scoateți inelul de reținere 5

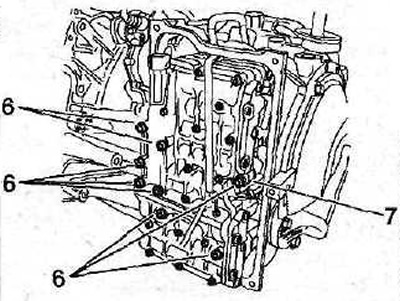

8. Mai întâi slăbiți strângerea și apoi deșurubați șuruburile 6 ale suportului modulatorului (vezi ilustrația).
4.8 Mai întâi slăbiți strângerea și apoi deșurubați șuruburile 6 ale suportului modulatorului
9. Scoateți senzorul vitezometrului 7 (vezi ilustrația 4.8).

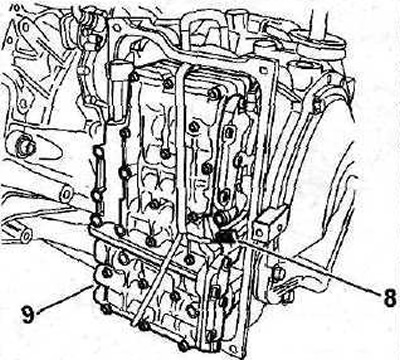

10. Deconectați mufa senzorului de viteză de intrare8 (primar) arborele (vezi ilustrația).
4.10 Deconectați ștecherul 8 al senzorului de viteză de intrare (primar) arborele
11. Scoateți modulatorul 9 (vezi ilustrațiile 4.10 și 4.0).

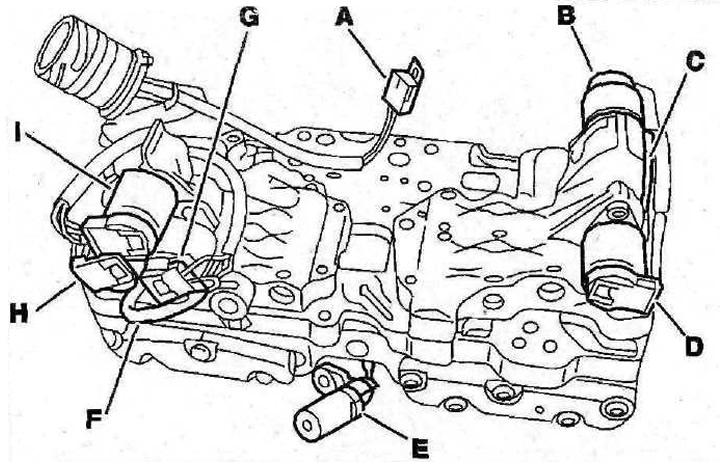

modulator 4.0
A - mufa senzorului de viteza de iesire (secundar) arborele
B - regulator
C - supapă electromagnetică MV1
D - regulator
E - senzor de viteză de intrare (primar) arborele
F - senzor de temperatură ulei de transmisie
G - regulator
H - supapă electromagnetică MV2.
I - regulator
Atenție. Toate regulatoarele sunt identice și interschimbabile, la fel ca ambele electrovalve. Regulatoarele sunt indicate prin semne inelare negre. Electrovalvele sunt marcate cu semne galbene.

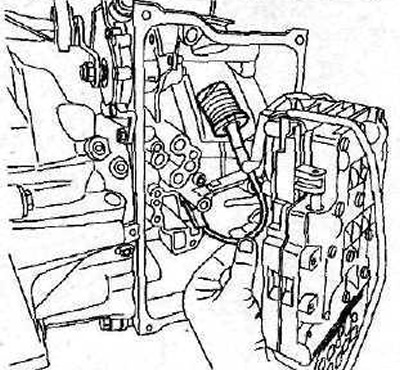

12. Deconectați mufa senzorului de viteză a arborelui de ieșire (vezi ilustrația).
4.12 Deconectați mufa senzorului de viteză a arborelui de ieșire
