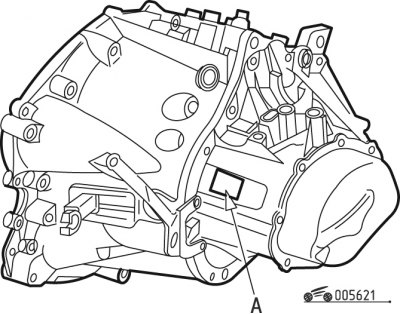

Kreslenie. 6.21. Miesto označenia prevodovky BE4/5
Prevodovka je označená v oblasti znázornenej na obr. 6.21. Je uvedené označenie jednotky a výrobné sériové číslo.
Pri demontáži a montáži prevodovky v servisných strediskách Peugeot sa používa nasledujúci špeciálny nástroj:
- nástroje na demontáž guľového čapu - 0216G1, 0126G2;
- tŕne na montáž tesnenia príruby hriadeľa nápravy — 0317U, 0317T;
- nástroj na demontáž nápravy zavesenia prevodovky — 0317 AB;
- priečny nosník na uchytenie pohonnej jednotky;
- tŕň na centrovanie hnaného spojkového kotúča.
Demontujte prevodovku v nasledujúcom poradí:
- odstráňte vzduchový filter s potrubím na prívod vzduchu;
- vyberte batériu;
- vyberte priehradku na batérie;
- odstráňte ľavý blatník;
- odpojte, uvoľnite z upevňovacích prvkov a posuňte nabok káblové zväzky pripojené k prevodovke;

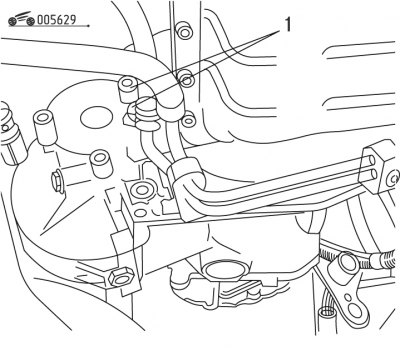

Kreslenie. 6.22. Demontáž snímača otáčok kľukového hriadeľa motora: 1 - snímač
- odstráňte snímač 1 (obr. 6.22) otáčok kľukového hriadeľa motora;
- odskrutkujte tri skrutky zaisťujúce štartér a posuňte ho nabok bez odpojenia vodičov;

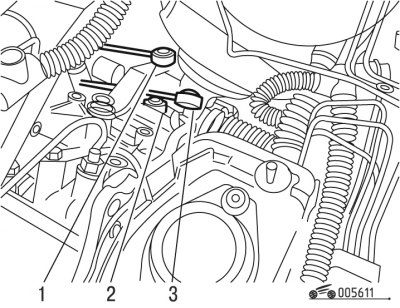

Kreslenie. 6.23. Demontáž tyčí radenia: 1 - tyč radenia prevodových stupňov; 2 - prúdový ťah; 3 - páka vodítka
- pomocou nástroja odpojte radiacu tyč 1 (obr. 6.23);
- odpojte páku pohonu 3 pomocou zariadenia;
- odpojte prúdový ťah 2 pomocou zariadenia;

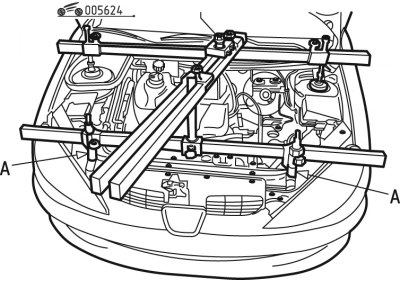

Kreslenie. 6.24. Inštalácia priečky: A - miesto inštalácie zarážok
- nainštalujte priečku, ako je znázornené na obr. 6.24;
Pozor! Nainštalujte zarážky na miesta A (pozri obr. 6.24).

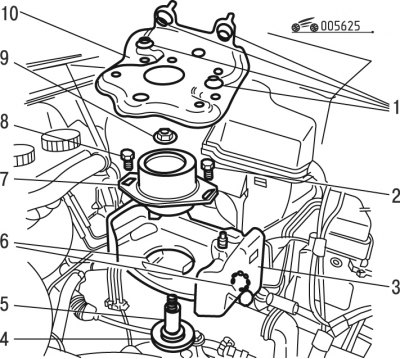

Kreslenie. 6.25. Podpora prevodovky: 1, 2, 6, 8 - skrutky; 3 - konzola nápravy prevodovky; 4 - náprava prevodovky; 5 - rozperka; 7 - gumený vankúš; 9 - skrutka; 10 - podpora
- odskrutkujte skrutky 1 (obr. 6.25) zaisťujúce držiak batérie;
- odstráňte podperu 10 batérie;
- odskrutkujte maticu 9 nosnej osi prevodovky s podložkou;
- odskrutkujte 8 skrutiek zaisťujúcich vankúš;
- odstráňte gumenú podložku prevodovky;
- odskrutkujte skrutky 6;
- demontujte držiak 3. nápravy podpery prevodovky;
- odstráňte rozperku 5;
- odstráňte osku 4 podpery prevodovky s podložkou pomocou nástroja;
Pohon lankovej spojky

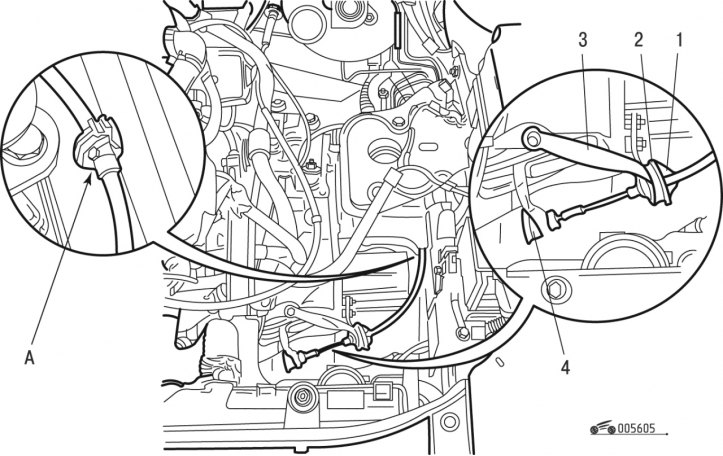

Kreslenie. 6.5. Pohon lankovej spojky (prevodovka BE4): 1 - hrot plášťa kábla; 2 - priechodka; 3 - podpora; 4 - puzdro
- pohybový tip 1 (pozri obr. 6.5) a priechodka 2 podporuje 3 káble;
- vyberte puzdro 4 z vidlice na uvoľnenie spojky;
(Originál sa nachádza na stránke: PeugeotBook.ru)
Hydraulický pohon spojky

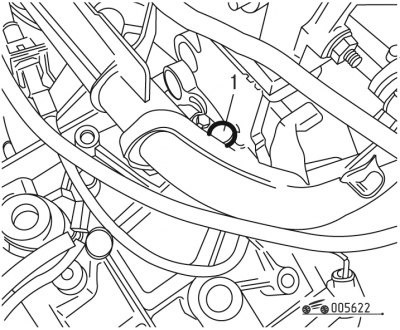

Kreslenie. 6.26. Demontáž pomocného valca spojky: 1 - pracovný valec
- odpojte pomocný valec 1 (obr. 6.26) spojkového pohonu od kľukovej skrine bez odpojenia od hadice;
Všetky pohony
- - demontujte predné kolesá;
- odstráňte hnacie hriadele predných kolies;

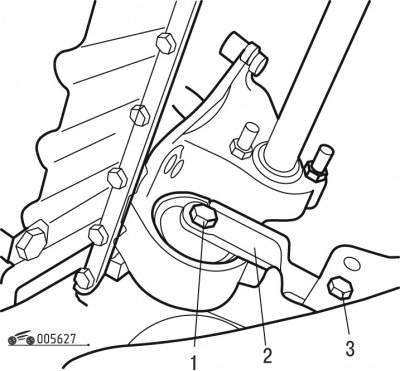

Kreslenie. 6.27. Obmedzovač výkyvu hnacieho ústrojenstva: 1, 3 - skrutky; 2 - obmedzovač
- odskrutkujte skrutky 1 a 3 (obr. 6.27) a odstráňte obmedzovač výkyvu pohonnej jednotky;

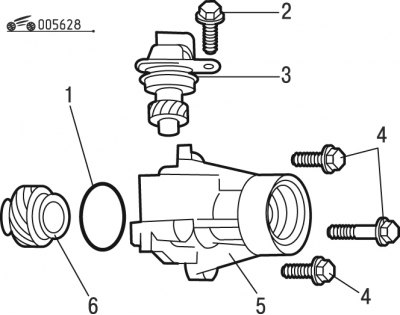

Kreslenie. 6.28. Predĺženie diferenciálu: 1 - tesniaci krúžok; 2, 4 - skrutky; 3 - podpora hnacieho prevodu rýchlomera; 5 - predĺženie diferenciálu; 6 - hnacie koleso rýchlomera
- odskrutkujte skrutku 2 (obr. 6.28) držiaka hnacieho kolesa rýchlomera a vyberte ozubené koleso 6 z kľukovej skrine;
- odskrutkujte skrutky 4 a vyberte predĺženie diferenciálu;
- odstráňte tesniaci krúžok 1;
Kreslenie. 6.29. Spodné upevňovacie skrutky prevodovky: 1 - skrutky
- odskrutkujte spodné skrutky 1 (obr. 6.29) zaisťujúce prevodovku;
- pomocou priečnika mierne spustite pohonnú jednotku (pozri obr. 6.24);
- zaveste zdvíhacie laná na prevodovku;

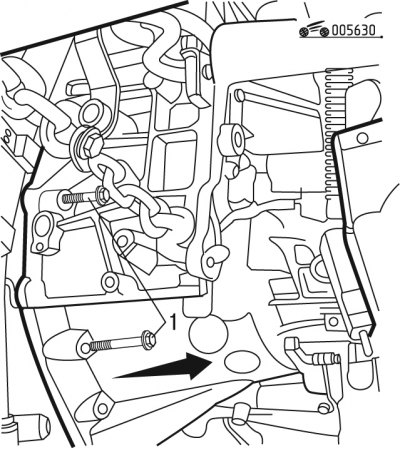

Kreslenie. 6.30. Upevňovacie skrutky hornej prevodovky: 1 - skrutky
- odskrutkujte horné skrutky 1 (obr. 6.30) pripevňujúce skriňu prevodovky k motoru a vyberte prevodovku;

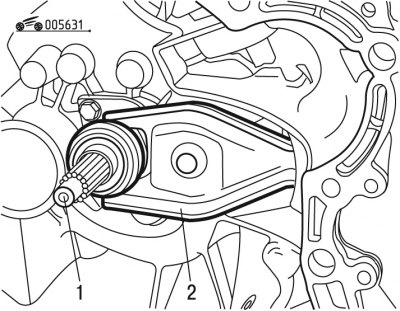

Kreslenie. 6.31. Ložisko s vypínacou vidlicou spojky: 1 - ložisko; 2 - vidlica na uvoľnenie spojky
- odstráňte ložisko 1 (obr. 6.31) vypínacej spojky a vidlice 2.
