Obsah: Ventily 🠇 Ventilové pružiny 🠇 Vodiace púzdra ventilov 🠇 Obrábanie hlavy valcov 🠇 Ubytovanie 🠇 Sedadlá ventilov (nasávacia strana) 🠇 Strana výfukového ventilu 🠇
Ventily
Poznámka: Ventily motorov TU5JP4 a TU5JP4S sú identické a zameniteľné.
Ventilové pružiny
Poznámka: Pružiny sacích a výfukových ventilov sú rovnaké.
Poznámka: Na motor TU5JP4 je povolené inštalovať pružiny rôznych farieb.
Vodiace púzdra ventilov
Obrábanie hlavy valcov
- D: strana výfukového ventilu.
- E: Strana prívodného ventilu.
- F: nominálna veľkosť - 11 (+ 0,027; 0) mm.
Ubytovanie
Nominálna veľkosť G:
- výfuková strana - 12,18 ±0,9 mm
- strana sacieho ventilu - 13,53 ±0,9 mm

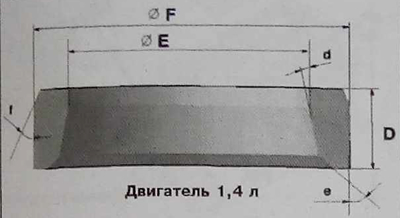

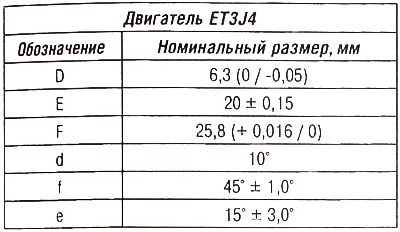

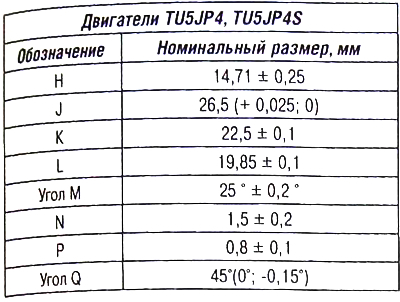

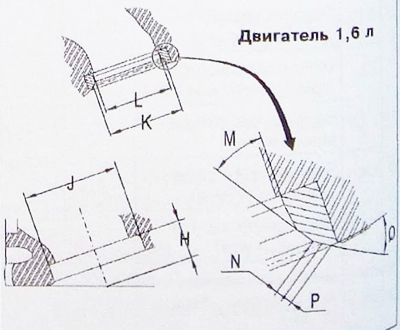

Sedadlá ventilov (nasávacia strana)
 |
 |
 |
 |

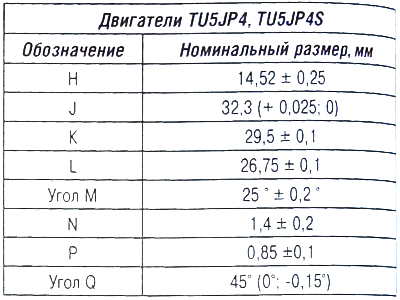

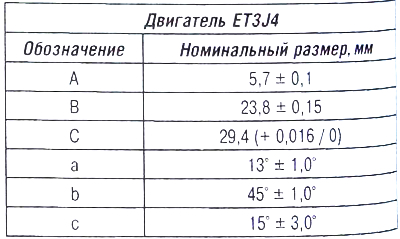

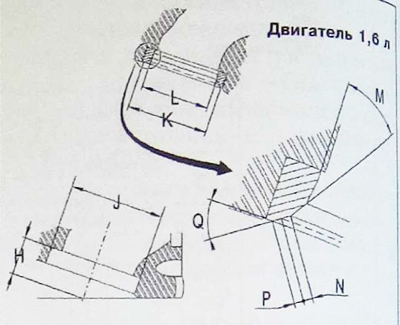

Strana výfukového ventilu
 |
 |
 |
 |
