Odstránenie (valec ovládača spojky)
Zaistite a zdvihnite vozidlo na dvojstĺpovej zdvíhacej plošine.
Odstrániť:
- ochranný štít pod motorom;
- zostava čističa vzduchu (v závislosti od typu motora).

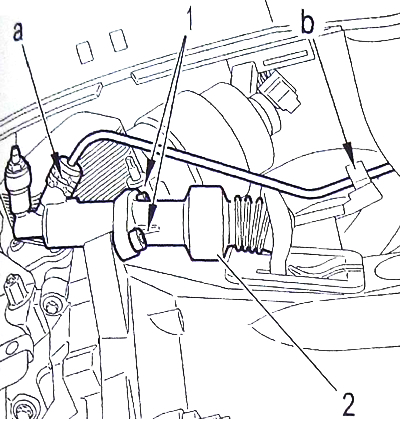

Odpojte zámok v oblasti "b".
Odskrutkujte a odstráňte dve skrutky (1)
Odpojte pripojenie v zóne "a".
Odstráňte pomocný valec spojky (2).
Poznámka: Umiestnite nádobu na zachytávanie brzdovej kvapaliny z hydraulického vedenia spojky.
Pozornosť. Odpojte pomocný valec opatrne, aby ste zabránili príliš rýchlemu vysunutiu piestnej tyče.
Nestláčajte spojkový pedál, keď je pomocný valec odstránený.
Hlavný valec spojky
Zaistite a zdvihnite vozidlo na dvojstĺpovej zdvíhacej plošine.
Odstrániť:
- predné ľavé koleso;
- ochranný štít pod motorom;
- predný ľavý blatník;
- guľový kĺb riadiacej tyče (ľavá strana).

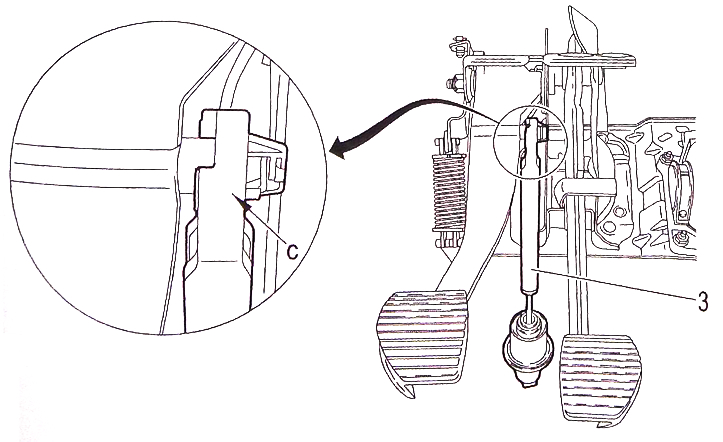

Odpojte kĺb hlavného valca spojky (3) (v oblasti "c").

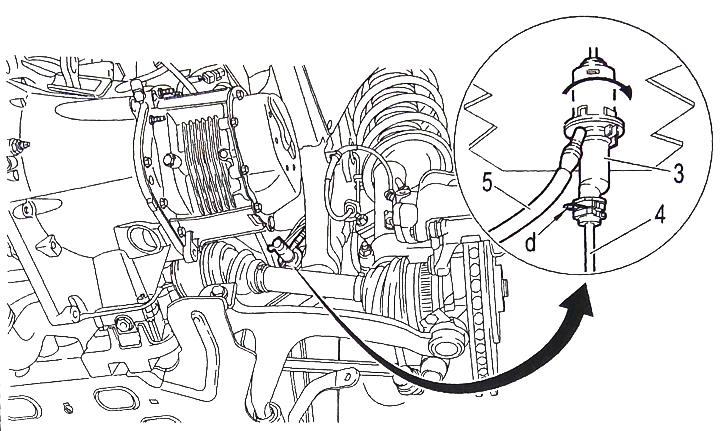

Otáčaním odblokujte hlavný valec spojky (3) (ako ukazuje šípka).
Poznámka: Umiestnite nádobu na zachytávanie brzdovej kvapaliny pod hlavný valec spojky (3).
Odpojte pripojenie v zóne "d". Odpojte rúrky (4) a (5).
Zatvorte otvor rúrky (5).
Demontujte hlavný valec spojky (3).
Inštalácia (valec ovládača spojky)
Jemne namažte koniec tyče pomocného valca spojky (namažte tukom "Molykote BR2 Plus").
Zaistite pracovný valec spojky v poradí. Vymeňte dve skrutky (1). Pripojte hydraulickú hadicu.
Utiahnite spojenie v oblasti "a".
Odvzdušnite hydraulický systém spojky (pozrite si príslušnú operáciu).
Inštalovať:
- ochranný štít pod motorom;
- zostava čističa vzduchu (v závislosti od typu motora).
Hlavný valec spojky
Nainštalujte hlavný valec spojky (3) vykonaním operácií v opačnom poradí, ako pri demontáži.
Zaistite hlavný valec spojky (3) otáčaním.
Pripojte guľový kĺb k pedálu spojky a rúrkam (4) a (5).
Utiahnite spojenie v oblasti "d". Odvzdušnite hydraulický systém spojky (pozrite si príslušnú operáciu).
Inštalovať:
- guľový kĺb riadiacej tyče (ľavá strana);
- predný ľavý blatník;
- predné ľavé koleso;
- ochranný štít pod motorom.
