Prevodovka so systémom blokovania 5. prevodového stupňa/spiatočky
Umiestnite rukoväť zariadenia 5 na priehlbinu pre prst (39).
Upevnite rukoväte v zóne "c" zariadenia 5 na drážke pre prsty (39).
Nainštalujte zariadenie 5, dodržujte poradie montáže "A".
Otáčaním matice zariadenia 5 v zóne "d" vytlačte kolík (39).
Prevodovka bez systému blokovania 5. prevodového stupňa/spiatočky
Umiestnite hriadeľ radenia (41) na kľukovú skriňu.

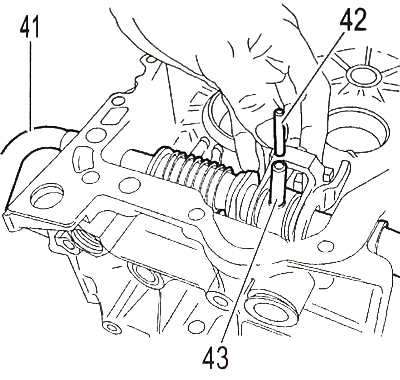

Vytiahnite čapy (42) radiacej páky (43) (natiahnite prsty jeden po druhom).

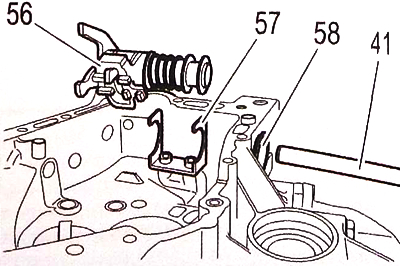

Demontujte hriadeľ radenia (41) a zostavu kazety (56).
Pozornosť. Zostava kazety nie je oddeliteľná.
 |
 |
Odstráňte tesnenie hriadeľa radiacej páky (58).
Odstráňte podperu pružiny voliča prevodov (57).
