Снятие
Приемная труба выпускного коллектора передней головки блока цилиндров
1. Укройте радиатор ветошью или плотным картоном и снимите защиту моторного отсека.
2. Отвинтите гайки 1, которыми приемная труба с предварительным катализатором крепятся к выпускному коллектору (см. иллюстрацию).

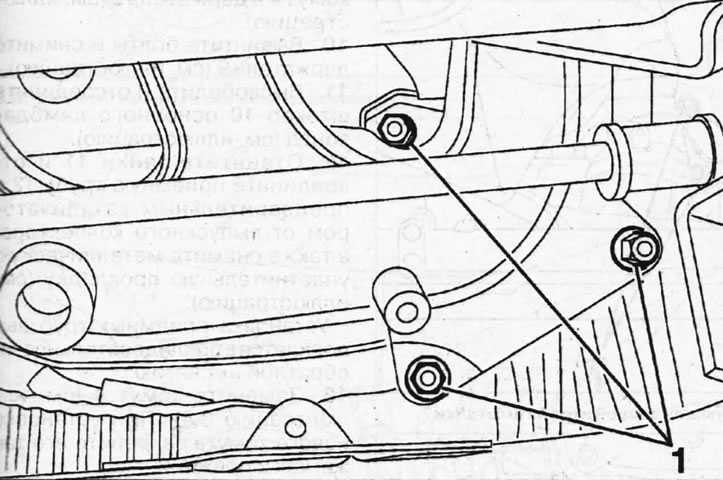

3.2. Отвинтите гайки 1, которыми приемная труба с предварительным катализатором крепятся к выпускному коллектору
3. Отсоедините штекер 2 предварительного лямбда-зонда (см. иллюстрацию).

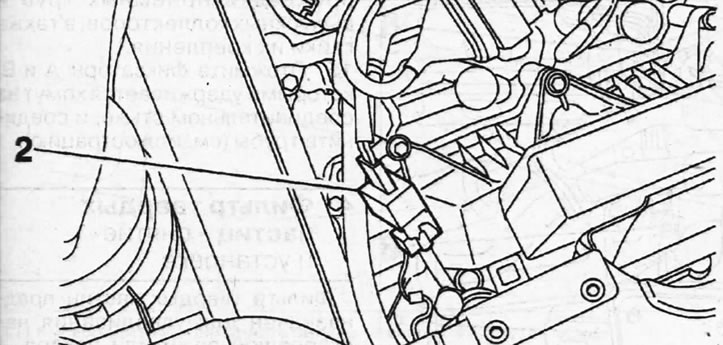

3.3. Отсоедините штекер 2 предварительного лямбда-зонда
4. Отсоедините штекер 3 основного лямбда-зонда (см. иллюстрацию).

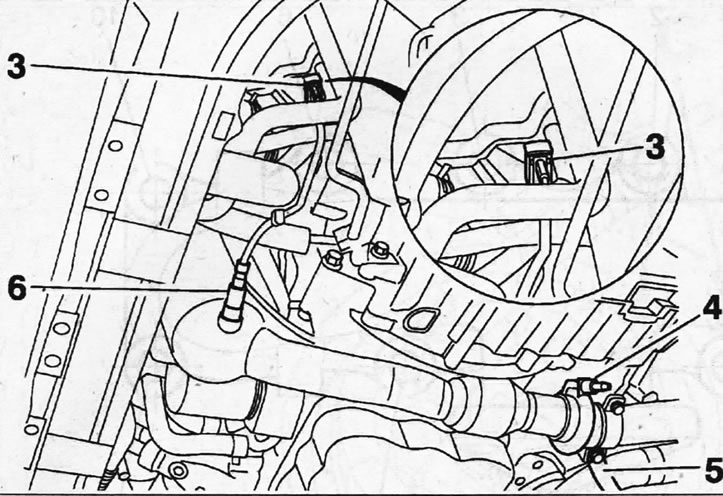

3.4. Отсоедините штекер 3 основного лямбда-зонда
5. Отвинтите гайку и снимите хомут 4 и хомут 5, которым приемная труба соединена с трубой глушителя (см. иллюстрацию 3.4).
6. Отсоедините приемную трубу и предварительный катализатор 6 от выпускного коллектора, а также снимите металлическую уплотнительную прокладку приемной трубы и коллектора (см. иллюстрацию 3.4).
Внимание! Соблюдайте требования касающиеся обращения с гибким соединительным элементом на приемной трубе (см. иллюстрацию 1.0г).
Приемная труба выпускного коллектора задней головки блока цилиндров
7. Снимите теплозащитный щиток.
8. Подоприте трубы выпуска ОГ соответствующей опорой и отвинтите гайки 7 (см. иллюстрацию).

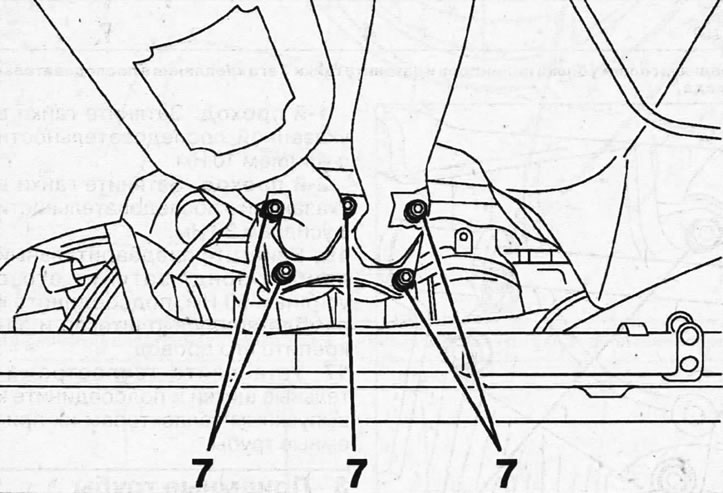

3.8. Подоприте трубы выпуска ОГ соответствующей опорой и отвинтите гайки 7
9. Отвинтите гайки 8, снимите хомут 4 и держатель 6 (см. иллюстрацию).

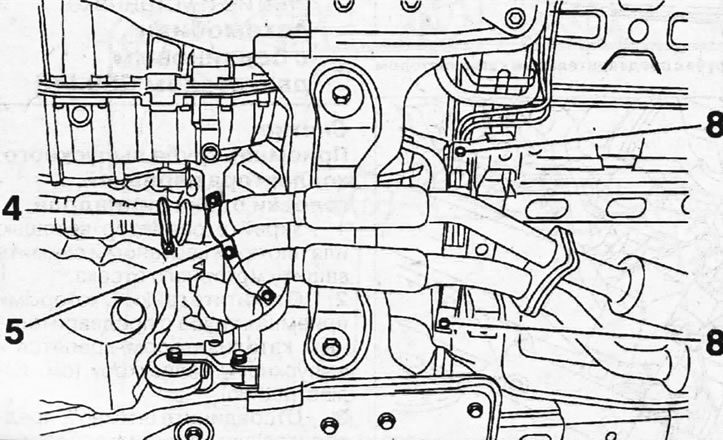

3.9. Отвинтите гайки 8, снимите хомут 4 и держатель 5
10. Вывинтите болты и снимите держатель 9 (см. иллюстрацию).

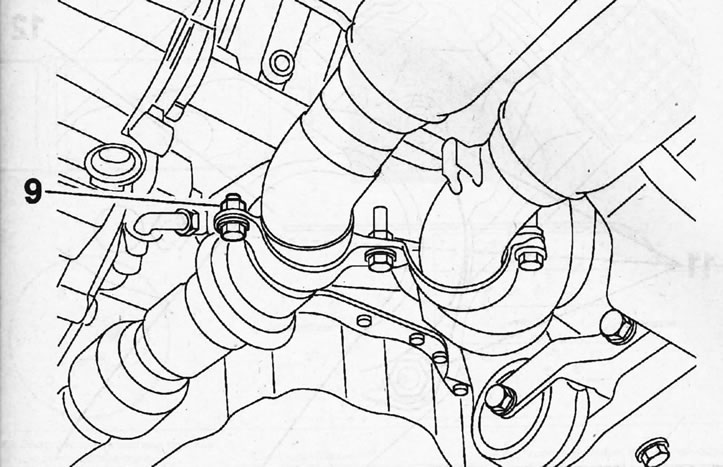

3.10. Вывинтите болты и снимите держатель 9
(Статья републикована с сайта: www.peugeotbook.ru)
11. Высвободите и отсоедините штекер 10 основного лямбда-зонда (см. иллюстрацию).

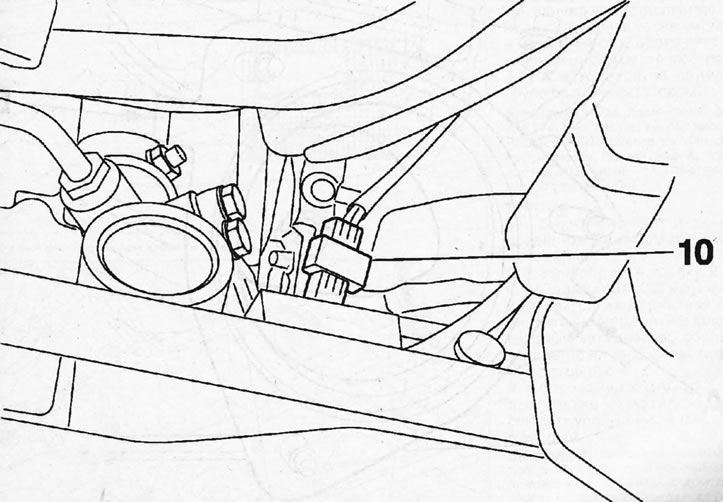

3.11. Высвободите и отсоедините штекер 10 основного лямбда-зонда
12. Отвинтите гайки 11 и отсоедините приемную трубу 12 с предварительным катализатором от выпускного коллектора а также снимите металлическую уплотнительную прокладку (см. иллюстрацию).

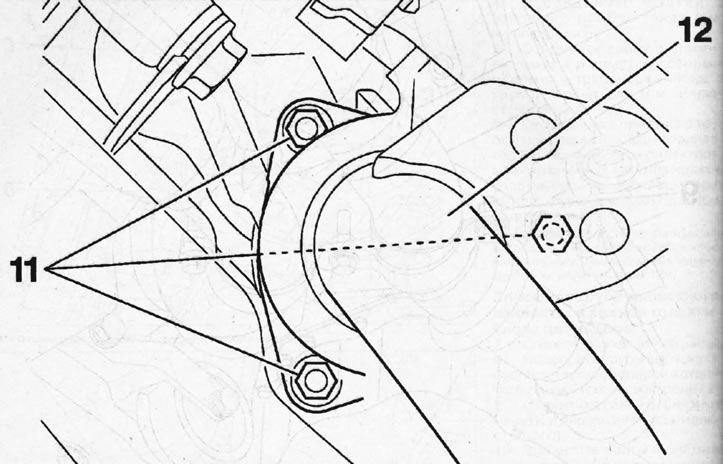

3.12. Отвинтите гайки 11 и отсоедините приемную трубу 12 с предварительным катализатором от выпускного коллектора
Установка приемных труб выполняется в последовательности обратной их снятию.
13. Замените хомут 4 (см. иллюстрацию 3.4). При установке нового хомута закрепите его так же, как и прежний.
14. Замените на новые металлические уплотнительные прокладки приемных труб и выпускных коллекторов, а также гайки их крепления.
15. Отожмите фиксаторы А и В. которыми удерживается хомут на соединительном стыке, и соедините трубы (см. иллюстрацию).

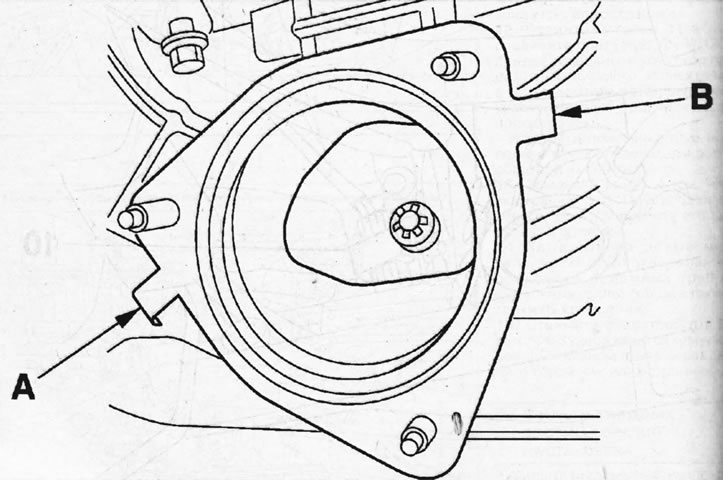

3.15. Отожмите фиксаторы А и В, которыми удерживается хомут на соединительном стыке, и соедините трубы
