Снятие
1. Снимите впускной коллектор, см. соответствующую главу.
2. Сбросьте давление в топливной системе, см. соответствующую главу.
3. Отсоедините топливопроводы 1 и сместите в сторону жгут проводов 2 (см. иллюстрацию).

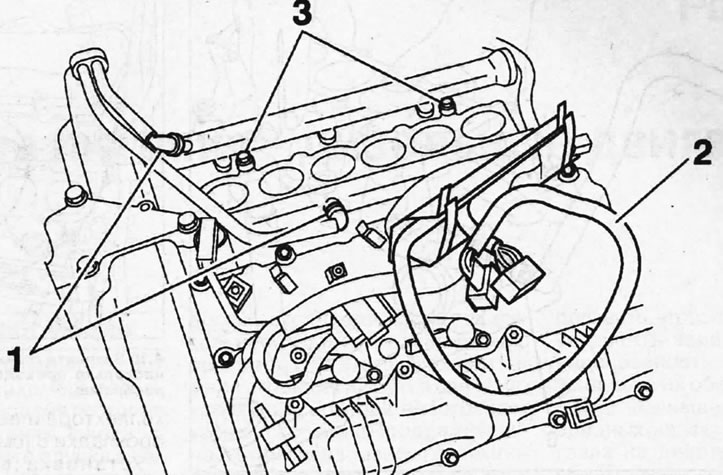

4.3. Отсоедините топливопроводы 1 и сместите в сторону жгут проводов 2
4. Вывинтите болты 3 крепления топливной рампы (см. иллюстрацию 4.3).
5. Снимите топливную рампу 4 вместе с форсунками с посадочного места, отсоедините штекеры и уложите рампу чистую ветошь, заглушив отверстия (см. иллюстрацию).

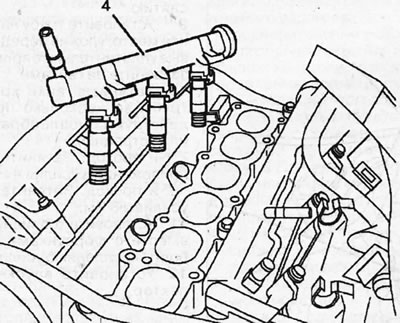

4.5. Снимите топливную рампу 4 вместе с форсунками с посадочного места, отсоедините штекеры и уложите рампу чистую ветошь
6. Отвинтите восемь гаек 5, которыми крепится впускная труба коллектора (см. иллюстрацию).

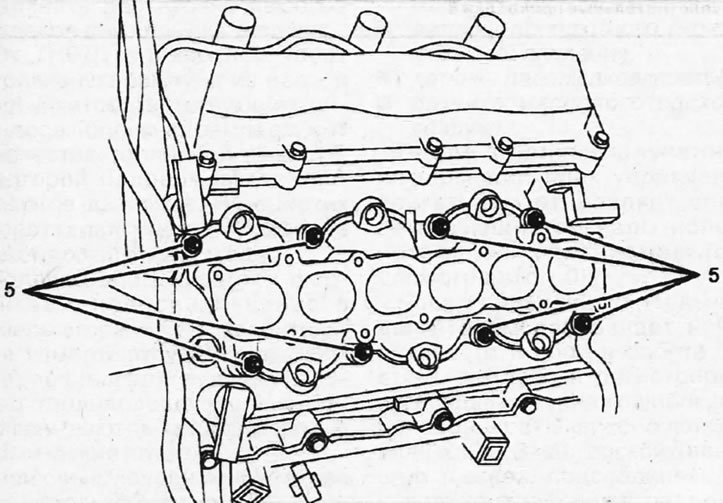

4.6. Отвинтите восемь гаек 5, которыми крепится впускная труба коллектора
7. Вывинтите болт 6 (см. иллюстрацию).

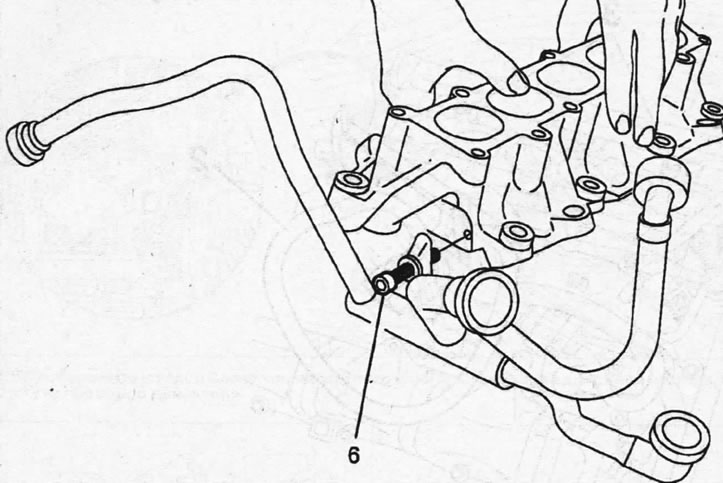

4.7. Вывинтите болт 6
8. Снимите впускную трубу 7 коллектора и ее уплотнительные прокладки 8 (см. иллюстрацию).

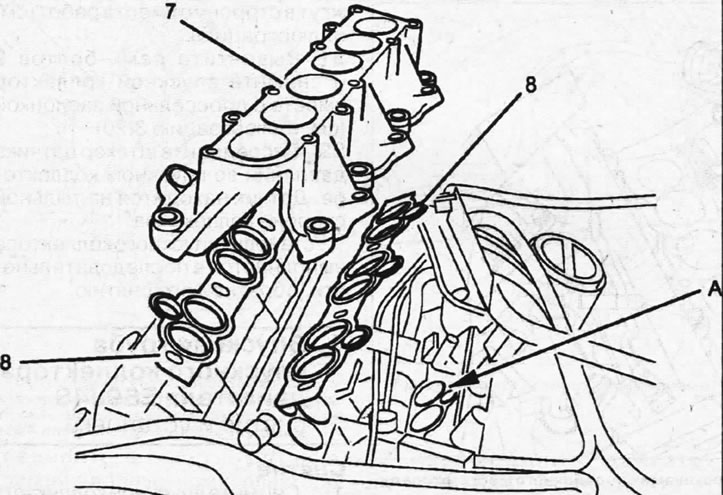

4.8. Снимите впускную трубу 7 коллектора и ее уплотнительные прокладки 8
Установка впускной трубы коллектора выполняется в последовательности, обратной снятию.
9. Установите трубу на монтажное место, уложив перед этим новые уплотнительные прокладки, закрепите её гайками.
10. Затяните гайки крепление трубы за несколько проходов действуя спиралеобразно (см иллюстрацию).

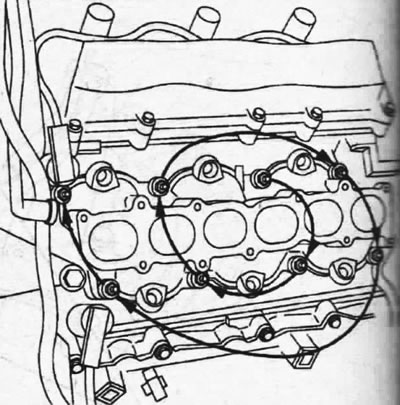

4.10. Затяните гайки крепления трубы в несколько проходов, действуя спиралеобразно
- 1-й проход. Затяните гайки : приложением усилия 4 Нм.
- 2-й проход. Затяните гайки с усилием 8 Нм.
11. Установите топливную рампу вместе с форсунками, затянув болты крепления с усилием 8 Нм.
12. Установите впускной коллектор.
