- източете горивото от резервоара с помощта на устройството за евакуация;
- поставете колата на асансьор, като окачите задните колела;
- свалете задното дясно колело;
- свалете калника;

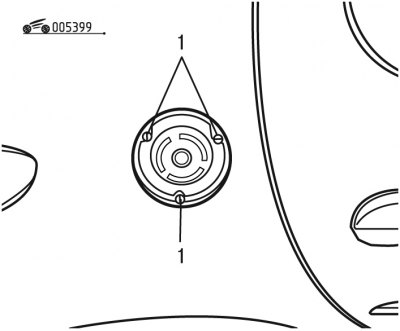

Фиг. 3,99. Закрепване на пълнежа: 1 - болтове
- развийте болтовете 1 (фиг. 3.99), закрепващи гърловината на резервоара за гориво;

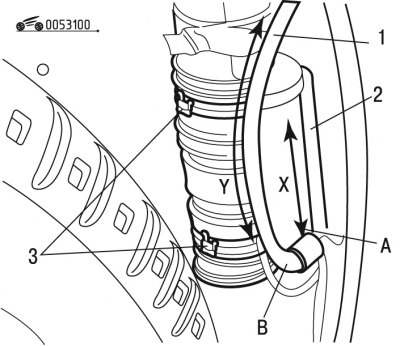

Фиг. 3.100. Отстраняване на гърловината за пълнене на резервоара за гориво: 1, 2 - тръбопроводи; 3 - скоби; A - място на заваряване; B - монтаж; X=55 mm; Y=150 мм
- отстранете скобите 3 (фиг. 3.100);
- етикетиране на тръбопроводи 1 и 2;
- изрежете тръбопровод 1 на разстояние A=55 mm от точката на заваряване A;
- изрежете тръбопровод 2 на разстояние Y=150 mm от фитинг B;
- отстранете гърловината за пълнене на гориво.
Монтирайте гърловината за пълнене в реда, обратен на отстраняването.
Внимание! Не разменяйте тръби 1 и 2 по време на монтажа.
Свързването на тръбопроводите се извършва с помощта на бързоразглобяеми фитинги, доставени като резервни части.
