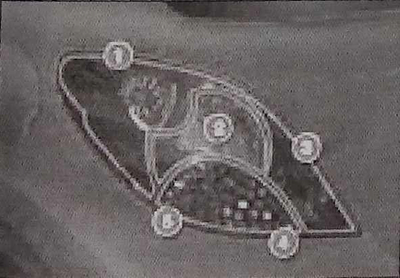

Задни светлини (хечбек)
1 - спирачни светлини (P21 W).
2 - светлини за паркиране (R5 W).
3 - фарове за мъгла (P21 W).
4 - пътепоказатели (PY 21 W с жълта крушка).
5 - светлини за заден ход (P21 W).
Забележка: Лампи с жълти крушки (използвани в пътепоказатели и странични повторители) трябва да бъдат заменени с лампи със сходни технически параметри и крушки от същия цвят.
Ако колата е оборудвана с аудио система JBL, тогава при смяна на лампата! От дясната страна, за да получите достъп до монтажния винт, първо трябва да отворите люка.
Смяна на лампи
Сменени са пет лампи от външната страна на багажното отделение.

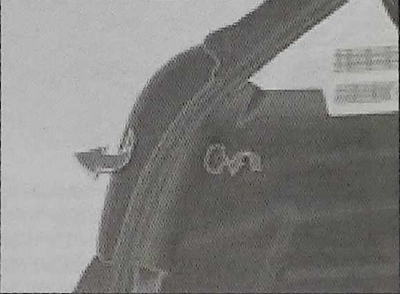

1. Разхлабете винта, закрепващ лампата.
2. Извадете фенерчето отвън.
3. Изключете електрическия конектор от лампата.
4. Свалете уплътнението на фара.

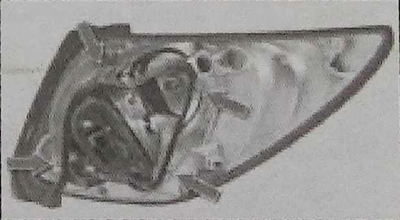

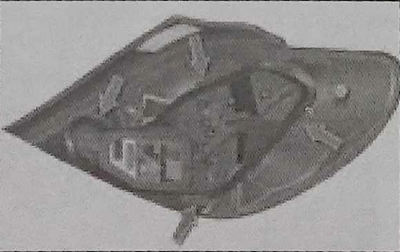

5. Натиснете четирите езичета и извадете платката с лампите.
6. Завъртете крушката на четвърт оборот и я сменете.
Монтажът на фенера се извършва в обратен ред.

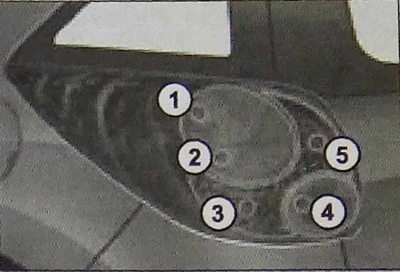

Задни светлини (SW)
1 - спирачни светлини (P21 W).
2 - светлини за паркиране (R 5 W).
3 - пътепоказатели (PY 21 W с жълта крушка).
4 - фарове за мъгла (P21 W).
5 - светлини за заден ход (P21 W).
Сменени са пет лампи от външната страна на багажното отделение.

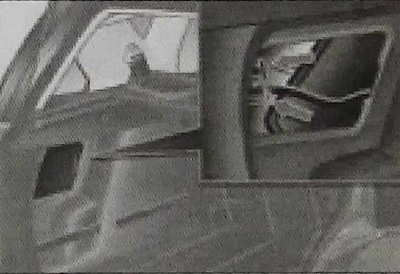

1. Отстранете капака, който покрива достъпа до фенерчето.
2. Изключете електрическия конектор от лампата.
3. Разхлабете винта, закрепващ лампата.
4. Извадете фенерчето отвън.
5. Натиснете четирите езичета и извадете платката с лампите.
6. Завъртете крушката на четвърт оборот и я сменете.
Монтажът на фенера се извършва в обратен ред.
Уверете се, че лампата е позиционирана точно върху своите водачи, като се уверите, че е монтирана в съответствие с надлъжната ос на превозното средство.
Затегнете здраво винта, за да сте сигурни, че светлината е запечатана.
