Схема на дисплея на външната температура, часовник и външно осветление (Peugeot 405)

  • Главна
  • 40X
  • Peugeot 405 (1987-1997)
  • Електрическо оборудване
  • Схеми на свързване
0

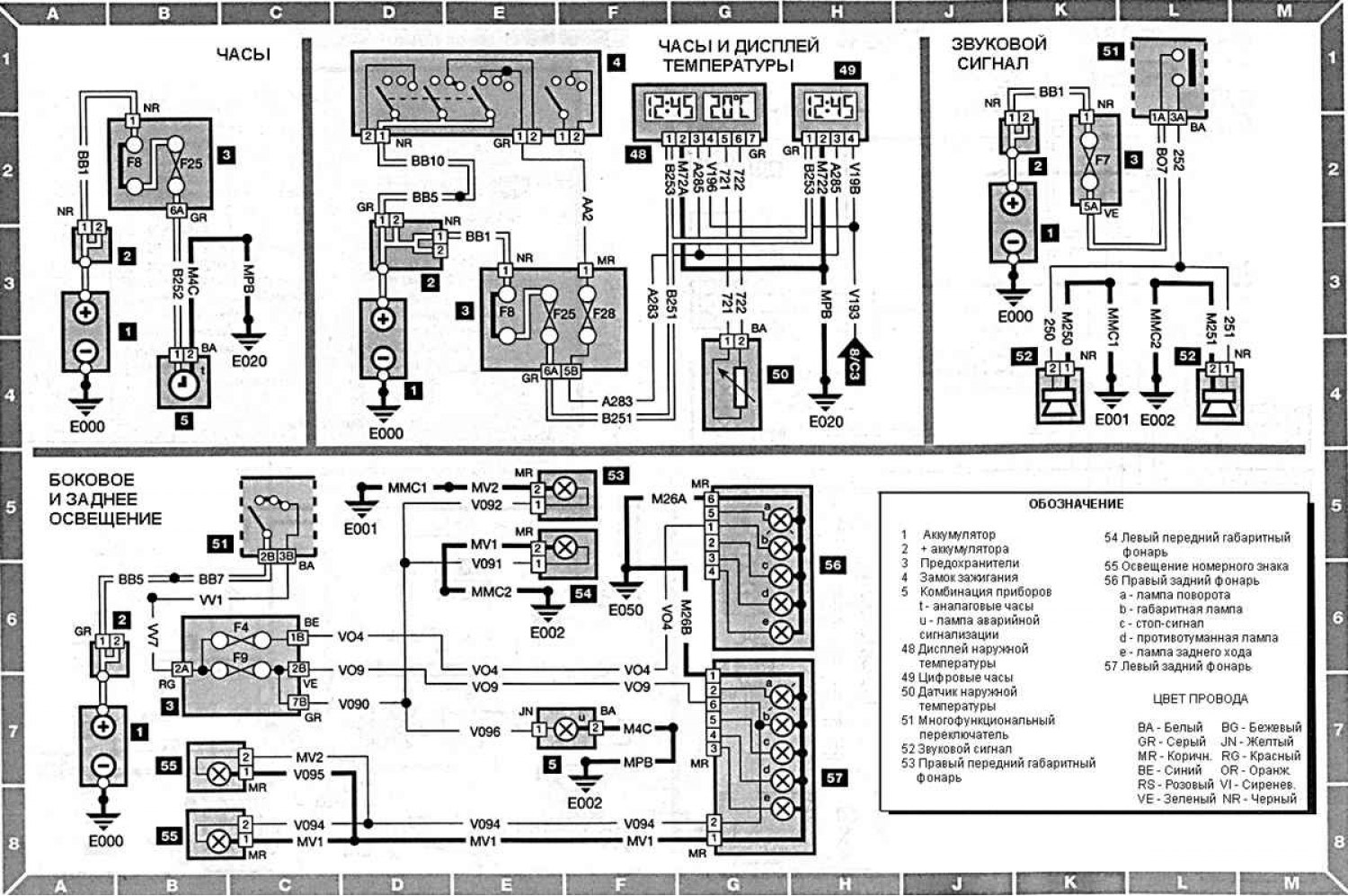

Дисплей за външна температура, часовник и външно осветление (част 1)




Открыть большую картинку в новой вкладке »

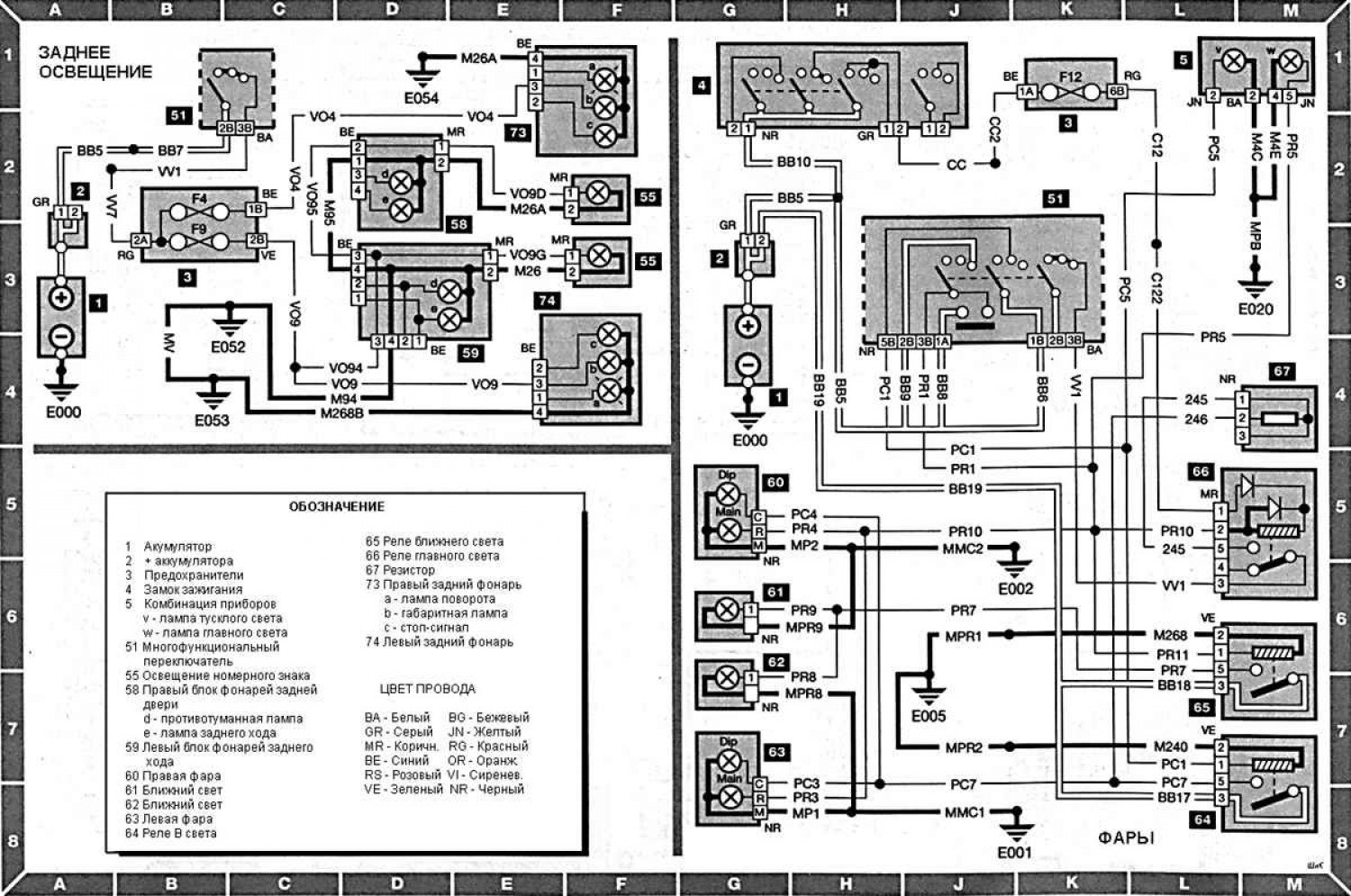

Външно осветление (част 2) (късни модели)




Открыть большую картинку в новой вкладке »

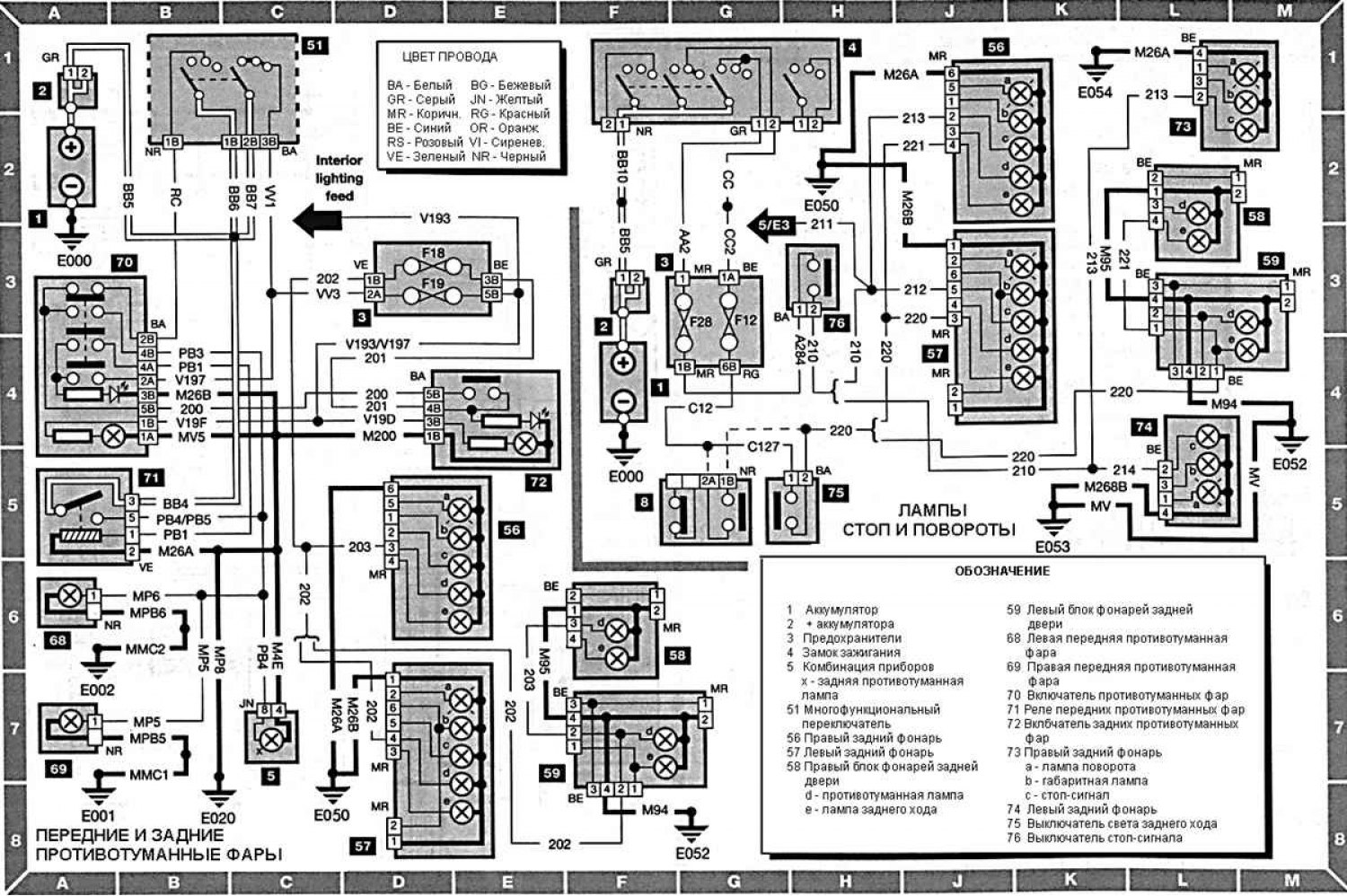

Външно осветление (част 3) (късни модели)




Открыть большую картинку в новой вкладке »

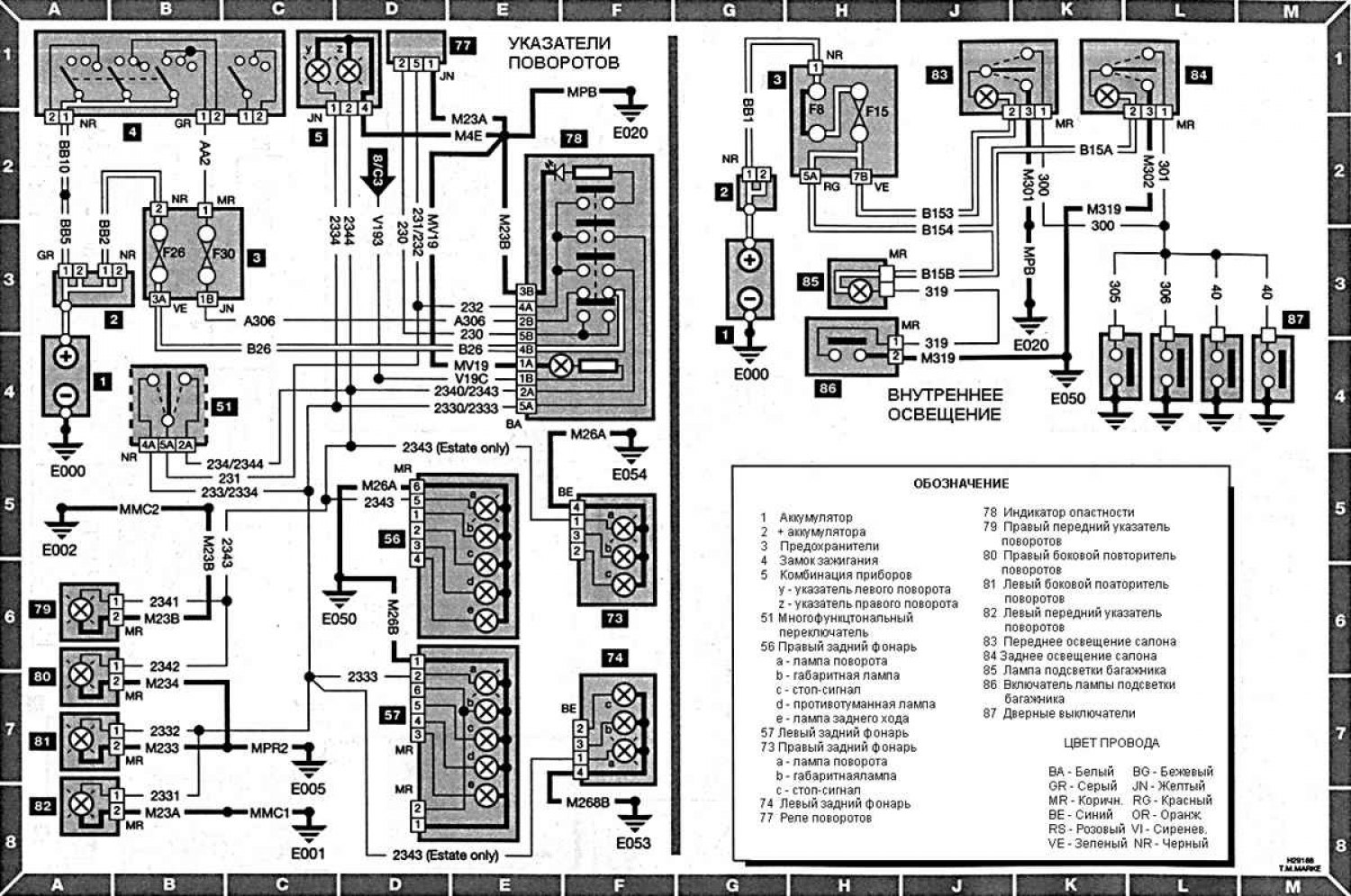

Външно (част 4) и вътрешно осветление (част 1) (късни модели)




Открыть большую картинку в новой вкладке »

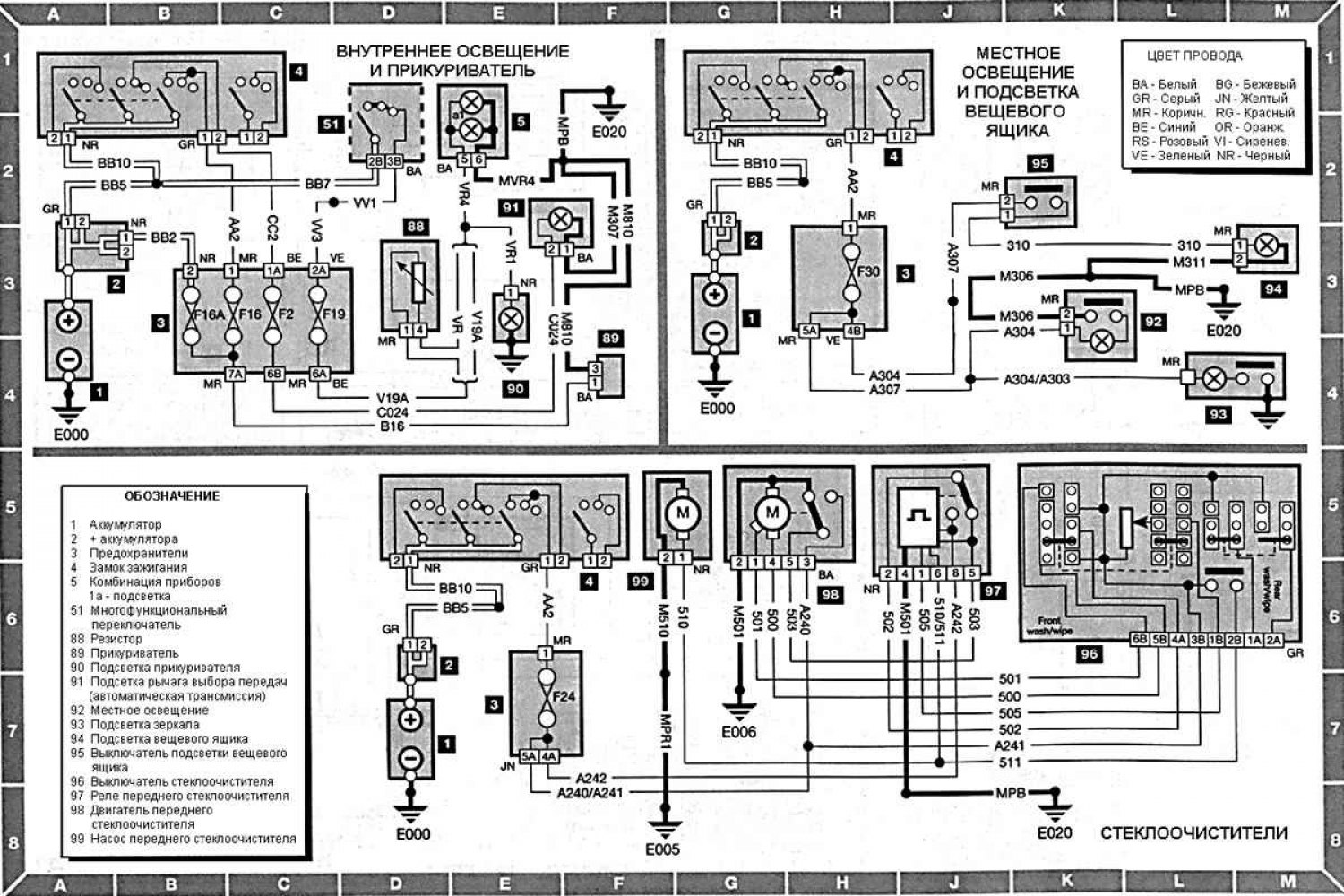

Вътрешно осветление (част 2) и предни чистачки/миялки (късни модели)




Открыть большую картинку в новой вкладке »

Вижте символите на диаграмата и масовите точки тук →
