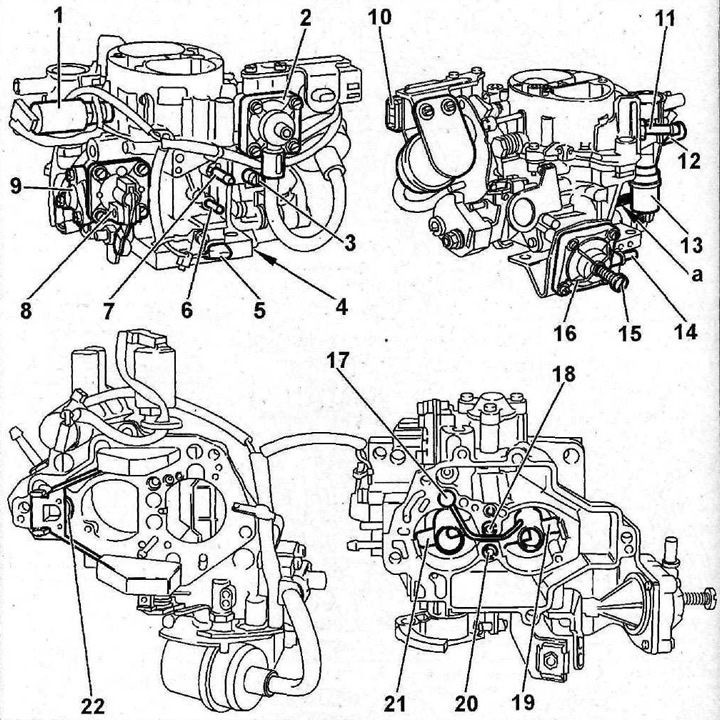

3.0 карбуратор. Автомобили с двигател XU102C/K
1 - искрогасител
2 - вентил за обогатяване на празен ход на двигателя
3 - винт за регулиране на оборотите на празен ход на двигателя
4 - винт за регулиране на качеството (състав) на сместа
5 - нагревател на карбуратора
6 - клон на маркуча за ниско налягане
7 - тръба за продухване на маркуча на адсорбера
8 - ускорителна помпа
9 - клапан за богата смес
10 - щепсел
11 - клон на захранващия маркуч
12 - разклонителна тръба на вентилационния маркуч на резервоара
13 - вентилационен клапан на поплавъчната камера
14 - табелка
15 - разклонителна тръба на ускорителя на празен ход
16 - винт за регулиране на скоростта на бърз празен ход
17 - струя на ускорителната помпа
18 - струя на клапана за автоматичен контрол на качеството на сместа в първичната камера
19 - дифузьор на вторична камера
20 - вторична камера автоматична струя на клапана за контрол на качеството на сместа
21 - дифузьор на първичната камера
22 - клапан на поплавъчната камера
