Tip - automatski, 4-stupanjski s mogućnošću vožnje unatrag
Preporučeno ulje za mjenjač: ESSO LT 71141
Momenti zatezanja za navojne spojeve automatskih mjenjača BVA AL4 (vidi ilustraciju 0.0)

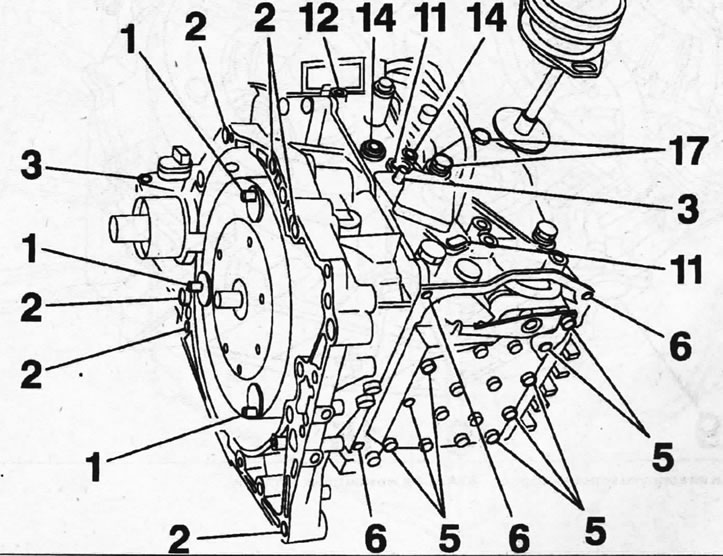

0.0 Vijci mjenjača BVA AL4 i njihovi momenti pritezanja
- vijci za montažu pretvarača zakretnog momenta 1 — 30 Nm. Zatezanje se vrši u dva prolaza. 1. prolaz sa zatezanjem od 10 Nm, 2. - 30 Nm
- 2 vijka koji pričvršćuju mjenjač na motor - 52 Nm
- pogonski zupčanik brzinomjera 3 - 8 Nm
- elektromagnetski ventili 4 prema modulatoru - 9 Nm (vidi ilustraciju 0.0a)
- 5 vijaka modulatora - 8 Nm
- vijci kućišta modulatora 6 – 8 Nm. Zatezanje vijaka se izvodi u tri prolaza. 1. prolaz - 9 Nm; tijekom drugog prolaza vijci su potpuno otpušteni, a treći prolaz je 8 Nm
- vijci 7 senzora brzine ulaznog vratila - 10 Nm (vidi ilustraciju 0.0b)
- vijci 8 senzora brzine sekundarnog vratila - 10 Nm (vidi ilustraciju 0.0b)
- vijci senzora tlaka ulja u mjenjaču 9 - 9 Nm (vidi ilustraciju 0.06) vijci 10 senzora tlaka tekućine
- u hladnjaku - 10 Nm (vidi ilustraciju 0.0b)
- vijci 11 za pričvršćivanje selektora - 15 Nm
- potisak 12 - 15 Nm
- vijci 13 hladnjaka ulja mjenjača - 50 Nm
- čep za punjenje 14 - 24 Nm
- čep 15 kontrolnog otvora - 24 Nm (vidi ilustraciju 0.0b)
- čep za ispuštanje 16 - 40 Nm (vidi ilustraciju 0.0b)
- vijci 17 nosača mjenjača - 45 Nm
- matica osovine - 325 Nm

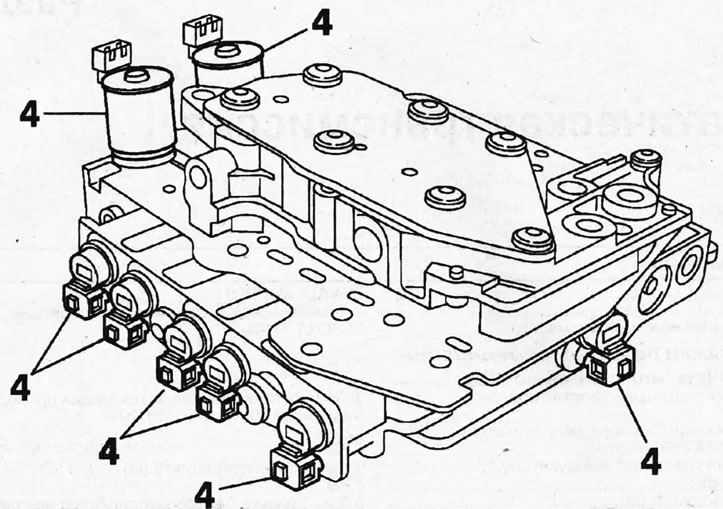

0.0a Ventili na modulatoru mjenjača BVA AL4 i njihovi momenti pritezanja

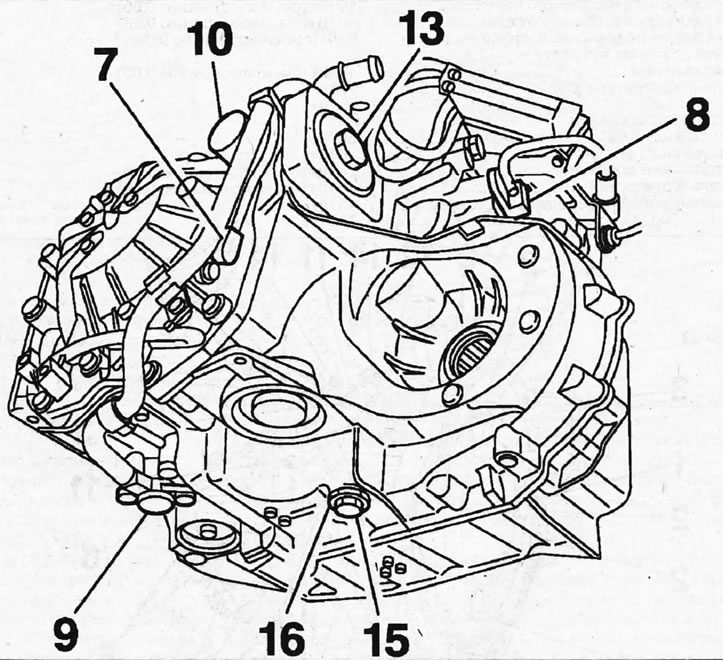

0.0b Senzori i utikači na kućištu mjenjača BVA AL4 i njihovi momenti pritezanja
Momenti zatezanja navojnih spojeva automatskog mjenjača 4HP20
- vijci poklopca mjenjača - 18 Nm
- vijci pretvarača okretnog momenta – 60 Nm. Zatezanje vijaka vrši se u dva prolaza. 1. prolaz - 20 Nm, 2. prolaz - 60 Nm
- vijci za pričvršćivanje mjenjača na motor - 65 Nm
- čep za inspekcijski otvor - 15 nm
- vijci modulatora - 8 nm
- vijci kućišta modulatora - 6 Nm
- vijci senzora brzine ulaznog vratila - 8 Nm
- vijci senzora brzine sekundarnog vratila - 10 Nm
- vijci za pričvršćivanje mjenjača - 21 Nm
- graničnik 11 - 35 Nm
- vijci za montažu hladnjaka ulja mjenjača - 45 Nm
- elektromagnetski ventili na modulatoru - 6 Nm
- čep za ispuštanje - 45 Nm
